散装零件全自动高度检测设备结构设计

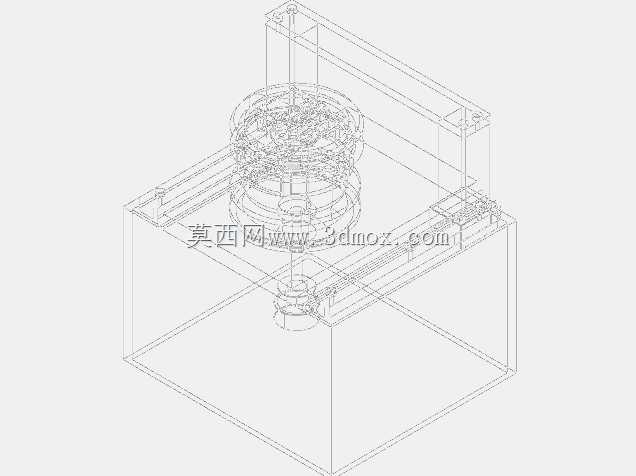

　　在3C电子、精密五金、汽车零部件的批量生产环节中，散装来料的尺寸一致性管控一直是产线质检的痛点，这类零件往往通过振动盘散料上料，没有统一的定位基准，传统人工抽检不仅效率低下，还容易因为视觉疲劳出现漏检、错判，无法匹配高速产线的全检需求，这款全自动高度检测机正是针对这类场景开发的专用质检设备。从结构布局来看，设备采用立式框架搭配回转式载料台的设计，整体安装边界控制在1200mm×1000mm×1600mm范围内，可直接对接现有散料上料线与合格品出料输送带，不需要对原有产线做大规模改造，适配多数中小零件加工车间的产线排布空间。设备核心的检测执行单元采用双直线导轨导向的升降模组，搭配接触式位移传感组件，

　　检测头的下压行程预留了120mm的可调空间，可兼容高度在5mm到80mm区间内的盘类、轴类、异形冲压件的高度尺寸检测，检测重复精度可控制在0.01mm以内，完全满足精密零件的尺寸公差管控要求。设计过程中，载料台采用了多工位等分回转结构，每个工位都设置了可快换的零件定位治具，针对不同外形的散装零件，只需要更换对应治具就能完成产品切换，换型时间控制在15分钟以内，适配多品种小批量的生产检测需求。上料位置对接振动盘的直振送料轨道，零件通过轨道末端的分料机构逐个落入载料台的定位治具中，回转台间歇转动将零件依次输送到检测工位、不良品剔除工位、合格品出料工位，整个流程不需要人工介入，单工位检测节拍可达到1.2秒每件，

　　每小时可完成近3000件零件的全尺寸高度检测，效率是人工检测的8倍以上。在结构刚性设计上，设备的检测立柱采用加厚方管焊接结构，安装底板经过磨削加工保证平面度，避免设备长期运行出现结构形变影响检测精度，导轨安装面额外增加了加强筋结构，抵消检测头下压过程中的反作用力，减少检测数值的波动。不良品剔除工位采用高压气吹加导料槽的结构，当检测单元判定零件高度超差时，对应工位的气阀会在零件转到剔除位时自动开启，将不良品吹入专用的不良品收集盒中，合格品则随着载料台转动到出料位自动落入出料输送带，流入下一道工序。设备的外围预留了传感器安装位与走线槽，可根据实际需求额外增加外径检测、外观瑕疵检测的组件，拓展设备的检测功能，不需要对主体框架做二次改动。

　　考虑到车间现场的粉尘、切削液残留问题，所有直线运动部件都配备了防尘折布，电气接线端都做了防水密封处理，可适应加工车间相对恶劣的运行环境，日常维护只需要定期给导轨加注润滑脂、清洁检测头端面即可，维护难度低，不需要专业的技术人员就能完成日常保养。从实际落地的场景来看，这类设备可直接集成到零件加工的末端工序，替代人工完成全检工作，不仅能降低质检岗位的人工成本，还能通过检测数据的自动记录，反向追溯加工工序的刀具磨损、设备参数偏移问题，帮助生产端及时调整工艺参数，减少批量不良的产生。
