双层方管焊接桌架支撑结构设计

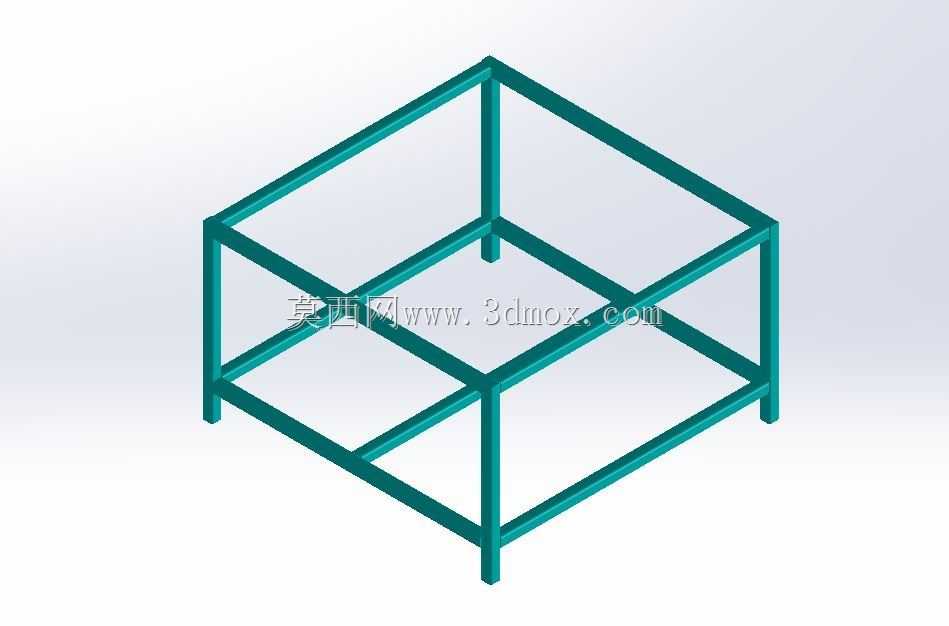

　　日常车间操作工位、仓储分拣区域、实验室检测台面的搭建中，这类双层方管框架是最常用的基础支撑载体，区别于一次性冲压成型的薄型桌架，全方管焊接的结构在承载冗余量、抗形变能力上有明显优势，能适配多数需要放置重型工装、检测仪器、堆叠物料的使用场景。从结构受力逻辑来看，整体采用等截面方管作为主材，四根竖直立柱作为主要的承重传力构件，上下两层的矩形边框通过焊接与立柱形成封闭的框体结构，中间层额外增设的十字交叉横撑，是整个框架抗扭性能的核心设计——当台面承受偏载时，交叉撑能将局部的弯曲应力快速分散到相邻的立柱上，避免单根立柱受力过载出现弯折，同时也能减少上层边框在长期载荷下的下挠变形。设计这类框架时，首先要确认的是安装边界尺寸，

　　上层边框的内空尺寸需要匹配常用的台面板规格，常规适配1200mm800mm的标准防静电台面或实木工作台面时，外框尺寸会预留出台面的搭边量，保证台面安装后不会超出框架边缘过多，避免边角磕碰时台面受力崩边；竖直立柱的高度通常设定在750mm到800mm之间，符合站立操作的人体工学高度，若需要搭配坐姿使用，可在立柱预设的安装孔位上加装层板拖架，调整中层置物板的高度，用来放置工具盒、检测辅具等常用物品，减少操作时的取物动线。底部的四根立柱底端会预留脚轮安装孔或者可调脚杯的连接螺纹，在需要频繁移动工位的场景下，安装带刹车的万向脚轮就能实现工位的快速转场，在固定工位使用时，安装橡胶可调脚杯可以抵消地面的不平整度，避免框架放置时出现晃动，

　　同时橡胶材质也能隔绝地面的振动传导，保证台面上放置的精密检测仪器读数稳定。从焊接工艺的角度考虑，所有管材的连接节点都采用满焊处理，焊后打磨焊渣并做喷塑防锈处理，相比螺栓拼接的框架，焊接结构的连接间隙更小，长期使用不会因为螺栓松动出现框架异响，整体刚性更强，在需要承受冲击载荷的工位，比如小型零件的敲击整形、工装夹具的装夹作业场景下，不会因为框架晃动影响操作精度。中层的十字横撑除了提升抗扭性能外，也可以作为中层置物板的支撑骨架，铺设钢板或者密度板后就能形成额外的置物层，用来放置不常用的工具、待加工的工件，提升工位的空间利用率，不需要额外加装独立的置物柜，减少工位的占地面积。在实际选型应用中，若用于轻型装配工位，可选用2020mm壁厚1.

　　2mm的方管制作，整体重量轻便，移动方便；若用于重型钳工工位、放置小型冲压设备的场景，则需要选用40*40mm壁厚2.0mm以上的方管，同时在立柱与横撑的连接节点处加装三角加强筋，进一步提升节点的抗剪能力，避免大载荷下焊口开裂。这类框架的结构没有复杂的曲面造型，所有构件都是标准直型方管，下料时只需要按照定长切割，不需要做复杂的弯管、冲压工序，加工门槛低，普通的焊接班组就能完成制作，后期维护也十分方便，若出现单根管材变形，只需要切割更换对应管材后重新焊接即可，不需要整体报废替换，使用成本远低于定制化的一体成型工作台支架。框架的上下层边框上会预设均匀分布的安装孔，用来固定台面板、侧边的工具挂板、电源插排支架等附属配件，不需要后期在管材上重新钻孔，减少现场安装的工作量，孔位的间距按照标准配件的安装尺寸设定，能适配市面上多数通用的工位配件，拓展性较强。在仓储场景中，这类框架也可以作为多层置物架的基础单元，通过拼接连接片将多个框架并排连接，就能形成连续的置物货架，用来存放轻型的仓储物料，相比专用的仓储货架，这类框架的制作成本更低，尺寸调整更灵活，能适配仓库内不规则的边角空间，提升仓储空间的利用率。
