工业级旋风分离器结构设计方案

项目分类:除尘设备 发布时间:2022-02-05 ID:544627
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案
  • 工业级旋风分离器结构设计方案

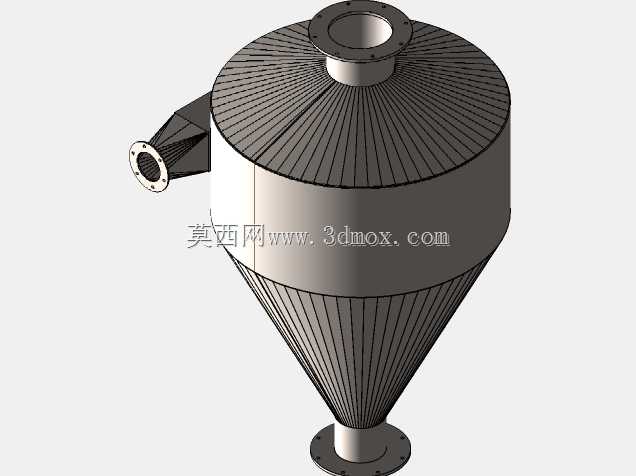

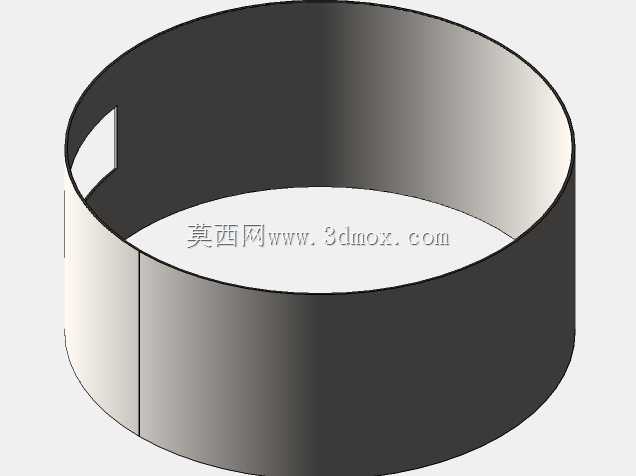

  在粉体加工、木工车间、粮食输送、燃煤锅炉尾气处理这类含尘气体工况里,旋风分离器是无需滤材的初级分离核心设备,靠离心力实现气固两相分离,运行阻力低、无易损耗材,能处理高浓度含尘气流,常作为布袋除尘、滤筒除尘的前置预处理单元,先把80%以上粒径大于10μm的固体颗粒分离下来,降低后端精过滤设备的负荷,延长滤材使用寿命。这套旋风分离器的结构采用上圆下锥的经典构型,上部直筒段是离心流场的稳定形成区,含尘气流从筒体侧部的切向入口进入后,会沿筒壁形成向下旋转的外旋流,颗粒在离心加速度作用下被甩向筒壁,随旋流沿壁面滑落至下部锥段,最终从底部的排料口排出;净化后的气流在锥段底部折返形成向上的内旋流,从顶部中心的排气口引出,完成整个分离过程。

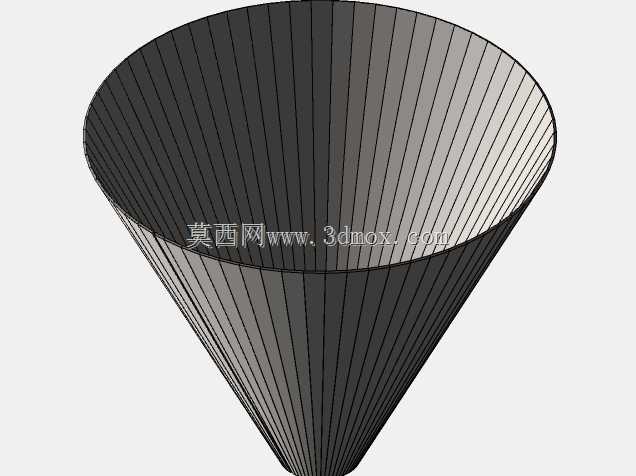

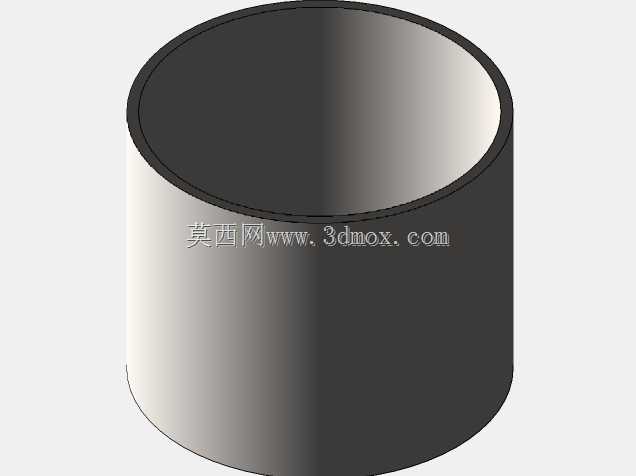

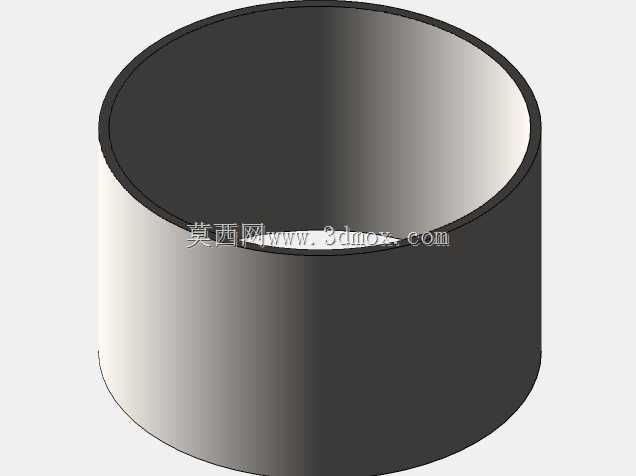

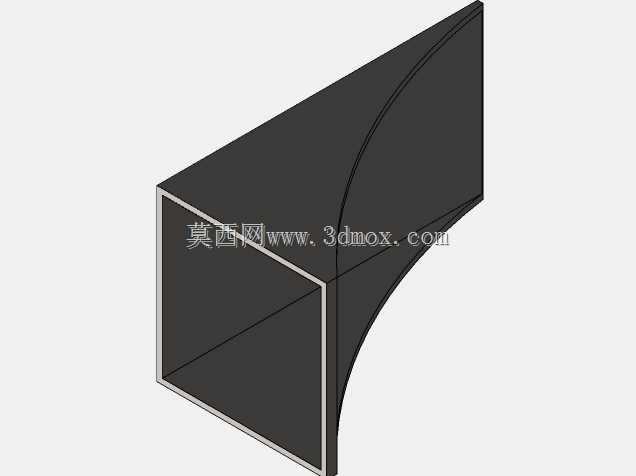

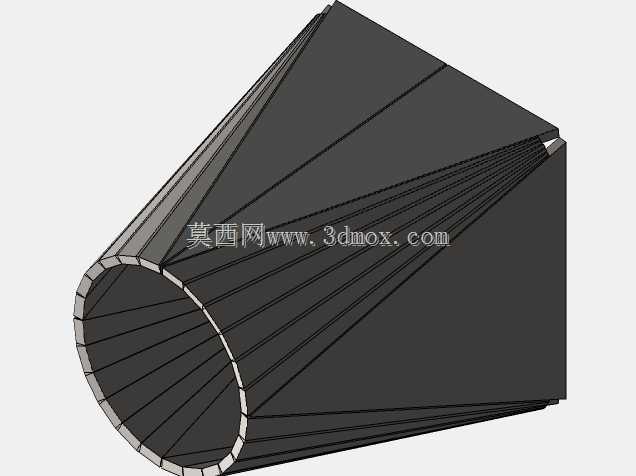

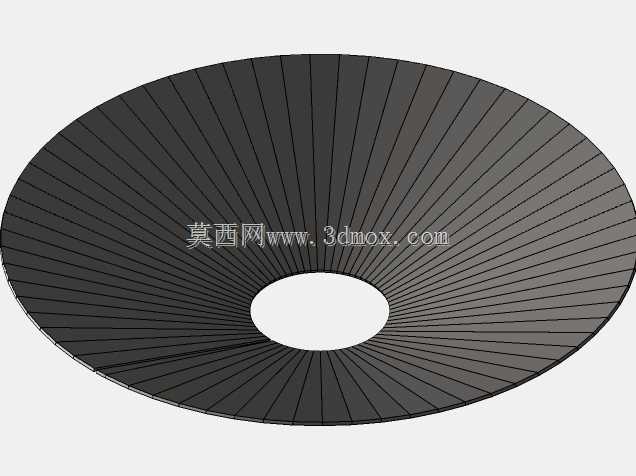

  设计时首先要匹配处理风量确定筒体直径,直筒段的高度通常取筒体直径的1.5-2倍,保证外旋流有足够的行程完成颗粒迁移,避免气流短路直接从排气口走短路带尘;锥段的锥角控制在15°-20°之间,角度过大会导致锥段壁面的颗粒滑落时被上升内旋流卷吸,出现二次返混降低分离效率,角度过小则会让设备整体高度过高,增加安装空间占用和制造成本。切向入口采用矩形截面设计,入口宽高比控制在1:2到1:4之间,入口风速设计在12-22m/s区间,风速过低会导致离心力不足,细颗粒无法有效分离,风速过高则会让设备阻力陡增,还会把已经沉降到壁面的颗粒重新卷起,反而降低分离效率。顶部的排气口采用插入式结构,插入深度控制在直筒段高度的0.5-0.7倍,

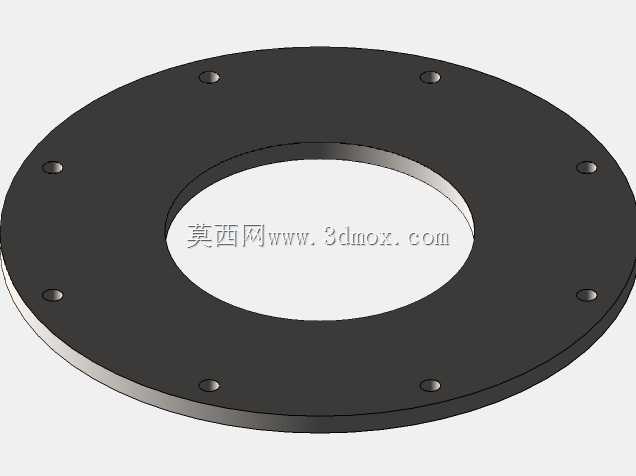

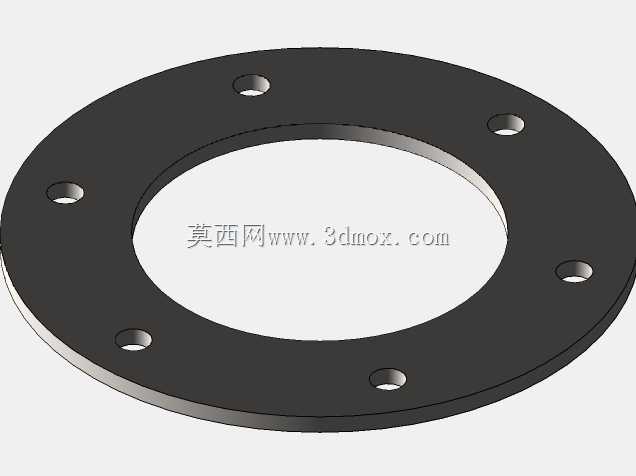

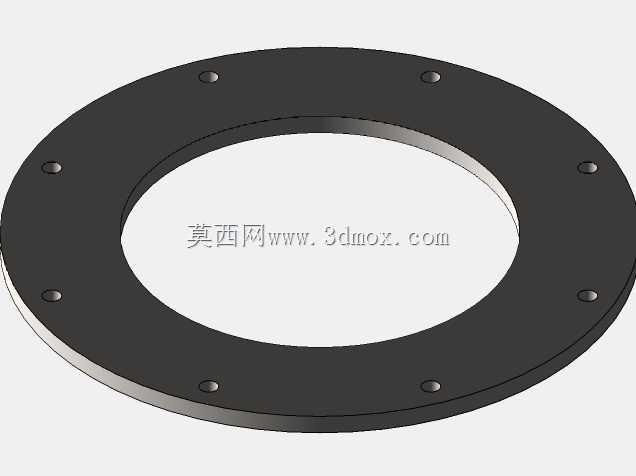

  排气口直径取筒体直径的0.5-0.6倍,这个尺寸区间能有效避免入口气流直接窜入排气口造成短路,同时控制内旋流的流通面积,保证上升气流的流速稳定。三个连接法兰分别设置在侧部入口、顶部排气口、底部排料口,法兰的螺栓孔分布、密封面尺寸都匹配通用工业管道标准,现场安装时可以直接和对应管径的风管、卸料阀对接,不需要额外制作过渡连接件;安装时需要保证设备整体垂直度偏差不超过千分之一,避免锥段壁面倾斜导致颗粒堆积滑落不畅,长期运行出现堵料问题。设备的安装边界需要预留足够的检修空间,侧部入口方向要和现场风管走向匹配,底部排料口下方要预留安装关风器或者卸料阀的空间,顶部排气口的连接管道要做软连接,避免管道振动传递到分离器本体导致焊缝开裂。

  针对不同工况的颗粒特性,这套结构可以做针对性调整,比如处理磨琢性强的颗粒时,可以在直筒段和锥段内壁贴耐磨衬板,减少高速颗粒对壁面的冲刷磨损;处理纤维性粉尘时,可以适当加大锥段底部的排料口直径,避免纤维缠绕搭桥造成堵料。流场设计上规避了传统旋风分离器常见的上灰环问题,在直筒段顶部的排气口外侧做了微小的倒角过渡,减少顶部涡流区的卷吸带尘,对于5μm以上的颗粒分离效率能稳定在90%以上,运行阻力控制在1000-1500Pa区间,适配常规工业离心风机的压头范围,不需要额外配置高压风机就能稳定运行。
