ETP及STP工厂用卧式离心机组件结构

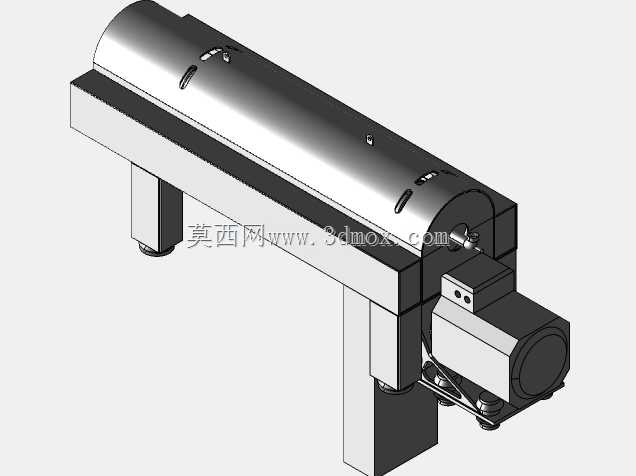

　　在污水处理厂的ETP（废水处理）与STP（污水处理）工艺段里，这类卧式离心机组件是固液分离环节的核心执行单元，不同于常规立式离心设备的安装逻辑，该组件采用卧式悬臂布局，核心转鼓段沿水平方向布置，配套的驱动单元直接集成在转鼓的出料端侧，省去了传统长联轴器传动带来的同轴度调校成本，也压缩了设备整体的轴向安装空间。从结构设计逻辑来看，整个组件的支撑框架采用型钢焊接后整体去应力处理，底部的四个支脚预留了设备调平的调节余量，支脚安装孔的孔距按照常规工业平台的预埋螺栓间距做了适配，安装时不需要额外做过渡底座，直接将支脚与平台预埋板通过螺栓锁紧即可，支脚与框架的连接位置做了加强筋补强，避免设备高速运行时的振动传导到平台面引发共振。

　　转鼓部分是整个组件的核心功能段，筒体采用分段式加工后热装拼接，内壁做了耐磨堆焊处理，应对污水中夹带的砂粒、污泥絮团的长期冲刷，转鼓上的开孔位置经过动平衡调校，每段筒体的拼接端面都做了止口定位，保证高速旋转时的径向跳动控制在允许范围内，转鼓的进料端设置了导流腔，待处理的混合液通过进料管进入导流腔后，在离心力作用下沿转鼓内壁均匀铺展，密度较大的固相颗粒被甩到转鼓内壁，通过螺旋输送叶片推送到出料端排出，分离后的清液则通过转鼓另一端的溢流口流出，完成整个固液分离过程。驱动单元采用直联式结构，电机与转鼓主轴之间通过高精度联轴器连接，电机的安装座与主框架做成一体化结构，安装座上预留了电机位置调节的长圆孔，

　　方便日常维护时调整皮带张紧度或者更换联轴器弹性体，电机的接线盒位置做了防水处理，适配污水处理厂高湿度、偶尔有喷淋水的工况环境。组件上还集成了转速检测、振动检测的传感器安装位，不需要后期在现场额外焊接支架，出厂时已经预留了对应的安装螺孔与走线槽，现场安装时只需要将传感器拧入对应螺孔，线缆沿预留的走线槽布置即可接入厂区的自控系统。从安装边界来看，整个组件的轴向总长度控制在常规污水处理车间的设备预留间距范围内，径向宽度不超过同处理量带式压滤机的安装宽度，设备顶部预留了检修口，日常维护时不需要拆除整体外壳，只需要打开顶部的检修盖板就可以检查转鼓内部的磨损情况、清理堵塞的溢流孔，底部的排料口位置做了锥形导料结构，

　　分离出的固相物料可以直接落入下方的输送设备，不需要额外接导料溜管。在实际工艺适配性上，该组件针对ETP工艺中含油废水、化学污泥的处理场景做了密封结构优化，转鼓两端的密封采用双端面机械密封，避免运行过程中物料泄漏污染车间环境，同时密封件的材质选用耐腐耐磨的氟橡胶材质，适配污水处理过程中常见的弱酸碱腐蚀环境；针对STP工艺中剩余活性污泥的处理，转鼓的锥段角度做了调整，提升污泥的脱水效率，降低出泥的含水率，减少后续污泥处置的成本。整个组件的结构设计没有冗余的装饰性部件，所有外露的结构件都承担对应的功能，框架的外侧预留了外壳安装的卡扣位，现场可以根据需求加装隔音外壳，降低设备运行时的噪音影响，进料管与出料管的接口都采用标准法兰连接，法兰尺寸与常规污水处理工艺的管道标准匹配，现场配管时不需要额外做变径接头。
