L型DG室与变电站组合建筑结构

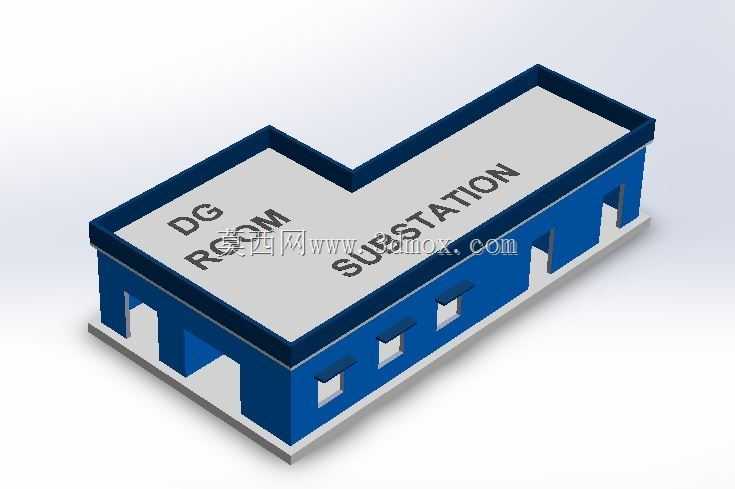

　　在厂区配电系统规划、工业场地电力配套布局的实际场景中，这类L型组合式DG室与变电站建筑是电力输配环节的核心地面载体，承担着区域电能转换、分配、现场运维值守的复合功能，区别于独立布置的单一变电设施，该组合结构将柴油发电机室与变电站整合为连通的整体建筑，可大幅缩短高压进线、低压出线以及应急电源的连接路径，减少线缆敷设的工程量与线路损耗，同时压缩独立建筑的占地指标，适配用地紧张的老旧厂区改造、中小型工业园区配套等场景的布局需求。从实际功能分区来看，建筑标注DG ROOM的区域为柴油发电机室，主要布置应急柴油发电机组、配套储油设施、机组排烟与降噪结构，在市政供电中断时可快速启动为一级负荷提供备用电源；

　　标注SUBSTATION的区域为变电站功能区，内部可布置高压开关柜、变压器、低压配电柜、电容补偿装置等核心配电设备，完成高压进线的降压、电能分配、回路保护等核心配电功能，两个区域通过内部连通结构衔接，运维人员可在建筑内部完成两个功能区的巡检与操作，无需绕行室外，适配雨雪、高温等恶劣天气下的运维作业需求。设计阶段首先结合场地的边界条件确定了L型的平面轮廓，这种非矩形的平面布局并非刻意做造型设计，而是为了适配场地内已有的地下管线走向、周边道路的转弯半径、相邻建筑的消防间距要求，通过转角布局避让场地内无法迁改的给排水主管道与通信管沟，同时让建筑的两个长边分别对接厂区的高压进线方向与低压负荷出线方向，优化线缆的进出线路径。

　　建筑的外围护结构采用蓝色模块化墙板设计，墙板预留的嵌入式窗洞为设备间的自然通风采光口，每个窗洞的位置对应内部设备的散热需求点位，无需额外在外墙开孔调整通风位置，墙板与主体框架采用装配式连接结构，现场施工时可快速拼接完成外围护施工，缩短建设周期。建筑底部的挑出式支撑结构将建筑主体抬离地面一定高度，一方面可避免场地积水倒灌进入设备间，适配南方多雨区域、地势低洼场地的建设需求，另一方面抬升的底部空间可作为电缆夹层使用，方便高低压线缆的分层敷设与后期检修，无需额外开挖深度较大的电缆沟，降低土建施工的成本与难度。屋顶采用平顶带围边的设计，围边结构可遮挡屋面布置的排烟管、通风设备、避雷带等附属设施，避免附属设施直接外露影响厂区整体观感，

　　同时平顶结构可预留后期加装分布式光伏板的安装条件，为厂区提供部分清洁电能补充。从安装边界的角度来看，该建筑的平面转角处做了45度的切角处理，可满足厂区内部道路的消防车转弯半径要求，建筑外墙与周边道路、相邻建筑的间距严格符合配电建筑的防火规范要求，预留的设备吊装口位于建筑临道路侧的长边位置，可满足大型变压器、发电机组的吊装作业需求，吊装作业时无需占用厂区的主通行道路，减少对厂区正常生产通行的影响。建筑的入口设置在两个功能区的衔接位置，入口处预留了门禁系统、防鼠板的安装位置，可满足配电房的安全防护要求，内部的隔墙位置可根据实际选用的设备尺寸做灵活调整，适配不同容量的变压器、不同功率的发电机组的布置需求，无需对主体结构做大规模改动。在三维建模过程中，对建筑的墙板拼接缝隙、窗洞的边框结构、底部支撑的立柱位置、屋面的排水坡度都做了等比例还原，可直接用于厂区总平布置的可视化校验、施工前的管线综合碰撞检查、运维阶段的建筑信息查询，避免传统二维图纸中平面布局与实际场地冲突的问题，比如在前期布局阶段可直接将该模型导入厂区总装模型中，校验建筑转角与周边管线的净距、吊装口与道路的位置关系、通风窗与夏季主导风向的匹配度，提前调整布局方案，减少施工阶段的设计变更。
