摩托车YTX9-BS蓄电池及配套固定托盘结构

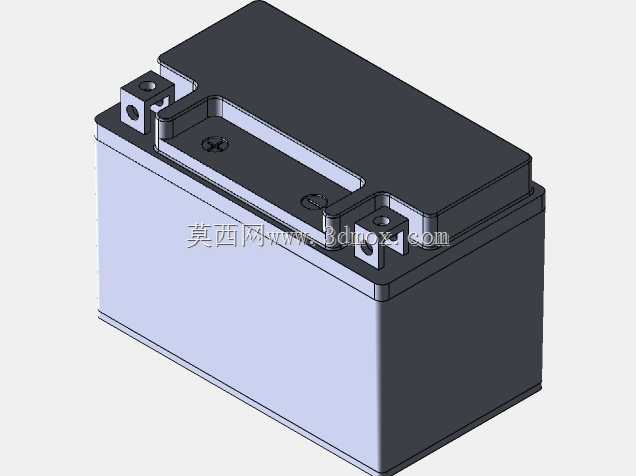

　　在两轮摩托车的电气系统布局中，启动蓄电池是承担启动电机供电、车载低压电器稳压储能的核心部件，YTX9-BS作为跨骑、踏板类中大排量车型通用的铅酸蓄电池规格，其安装固定的可靠性直接关系到复杂路况下的供电稳定性，配套托盘的设计则是解决电池与车架安装位适配、缓冲减震、快速拆装的关键结构。这套三维结构完整还原了蓄电池本体与配套固定托盘的配合关系，建模过程中优先还原了实际装车场景下的装配逻辑，没有做冗余的外观美化，所有结构特征都对应实际量产部件的功能需求。从实际应用场景来看，这类蓄电池多用于125cc到250cc排量区间的民用摩托车，安装位置通常在座椅下方的车架空腔内，日常使用中会持续承受路面传递的振动、发动机运转带来的持续共振，同时还要兼顾维修保养时的快速拆装需求，因此托盘的结构设计并非简单的承托结构，而是集成了定位、紧固、缓冲、适配通用快装配件的多重功能。蓄电池本体的外形遵循该规格的通用尺寸边界，壳体采用上下扣合的密封结构，顶部的提手结构兼顾搬运提取与上盖压紧的功能，极柱位置的固定凸台预留了接线端子的安装空间，两个接线端的间距、凸台高度都匹配常规摩托车线束端子的压接尺寸，避免装车时出现接线干涉、端子无法贴合的问题。壳体侧面的加强筋并非装饰结构，而是对应托盘侧壁的定位卡槽，装入托盘后可以限制电池前后左右的窜动，避免振动过程中电池与托盘发生相对位移磨损壳体。配套托盘的设计充分考虑了售后改装与原厂适配的双重需求，

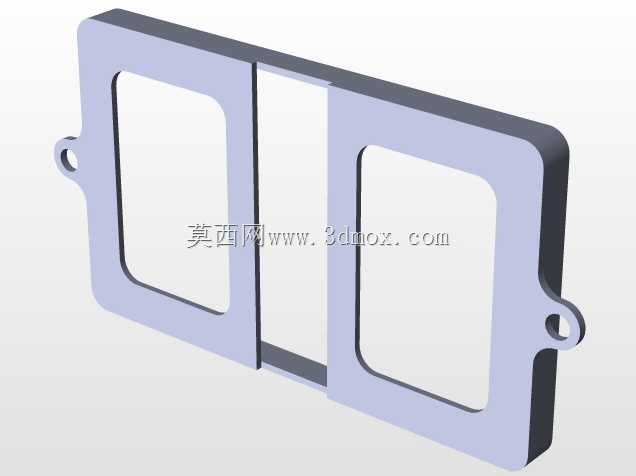

　　紧固位预留了1/4-20英制螺纹与M6公制螺纹的兼容安装空间，不管是原厂标配的螺栓还是售后市场的通用紧固件都能实现可靠锁紧，不需要额外扩孔或者更换紧固件。托盘底部预留的间隙结构，是专门适配家装市场常见的尼龙搭扣固定方案，很多用户在自行更换电池时不会采用原厂的螺栓紧固方案，而是通过尼龙扎带或者魔术贴穿过托盘底部间隙将电池绑定在车架上，这个预留间隙可以让这类非原厂固定方式也能获得足够的绑定强度，避免用户自行改装时需要在托盘上打孔破坏结构强度。托盘的边缘做了卷边处理，一方面提升托盘自身的结构刚度，避免长期受电池重压出现变形，另一方面卷边的圆角结构可以避免安装时划伤电池壳体或者操作人员的手部，托盘与电池接触的内壁预留了0.8mm的间隙，

　　刚好可以容纳常规的缓冲橡胶垫，既可以填充装配间隙减少振动异响，也能避免硬质塑料托盘与电池壳体直接摩擦导致壳体磨损漏液。建模过程中对安装边界做了严格的尺寸校核，托盘的底部安装孔位间距匹配该规格电池通用的车架安装点尺寸，不需要修改车架原有孔位就能直接安装，电池装入托盘后整体的高度、宽度尺寸都控制在原车电池舱的容纳范围内，不会出现顶到座椅、与周边线束干涉的问题。顶部的压片结构与托盘的连接位做了沉孔设计，螺栓锁紧后螺栓头不会突出压片表面，避免与上方的座椅底板发生磕碰。对于结构设计从业者来说，这套模型可以直接用于摩托车电气系统的布局校核，也可以作为同类车载蓄电池固定结构的设计参考，所有配合间隙、安装位的尺寸都遵循实际量产部件的公差要求，

　　不需要做额外的尺寸修正就能用于装配模拟；对于改装选型的用户来说，可以通过模型提前核对自己车型的电池舱尺寸，确认该规格电池与托盘是否能够顺利装入，避免买回来的配件出现尺寸不匹配的问题。在细节处理上，蓄电池顶部的排气阀结构、极柱的倒角、托盘底部的排水凹槽都做了还原，排水凹槽可以让进入托盘的积水及时排出，避免电池长期泡在积水中导致壳体腐蚀、接线端子生锈，这些容易被忽略的细节结构，恰恰是实际使用中影响部件使用寿命的关键。整个结构没有采用复杂的异形设计，所有特征都服务于实际功能，没有为了视觉效果添加无用的装饰结构，完全符合车载零部件设计中功能优先的设计原则，不管是做新车型的电池舱设计，还是做售后替换配件的开发，都可以基于这套结构做适配性调整，减少从零开始建模的重复工作量。
