CR927纽扣式锂锰电池三维结构建模

　　在消费电子、小型工控传感、便携医疗检测设备的结构设计环节，板载备用电源的选型与空间预留往往是容易被忽略却直接影响整机可靠性的细节，CR927这类薄型扣式锂锰电池，是很多低功耗待机场景下的主流供电选择。做这类小型元件的三维建模，不能只做个示意性的圆柱凑数，得贴合实际量产元件的真实外形边界，不然PCB Layout阶段预留的电池座焊盘空间、外壳避让间隙出了偏差，开模后要么装不进去，要么电池晃动接触不良，返工成本极高。

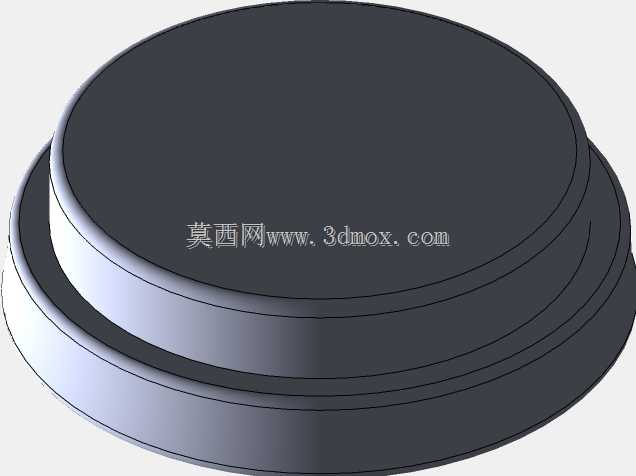

　　这次的CR927建模，完全参照量产通用规格的实体尺寸做全特征还原，整体直径9.5mm，总厚度2.7mm，这个尺寸边界是结构设计里最核心的安装参考——不管是选用贴片式电池座还是直插焊脚的座子，电池本体的径向和轴向尺寸公差都要在建模时预留合理的装配间隙，通常径向预留0.1-0.15mm的间隙，轴向因为要考虑电池正极接触弹片的压缩量，要多留0.2mm左右的余量，避免外壳压合后挤到电池表面，造成封装破损漏液。

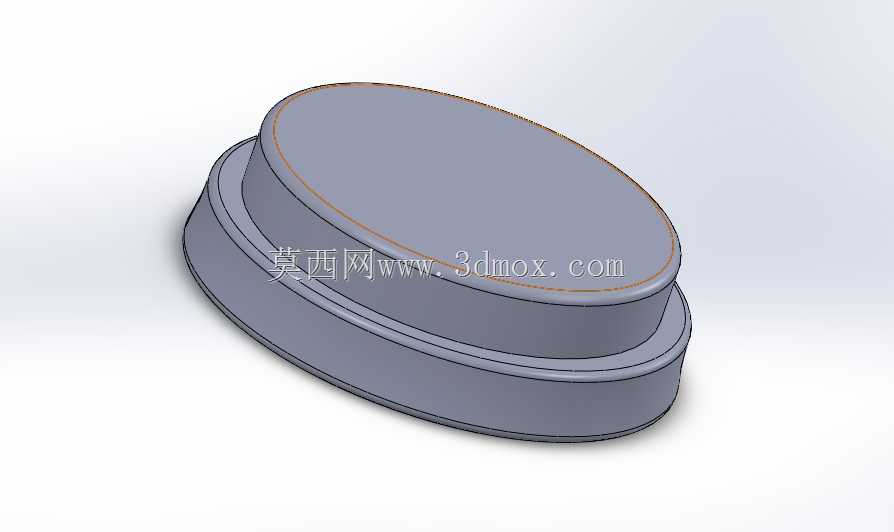

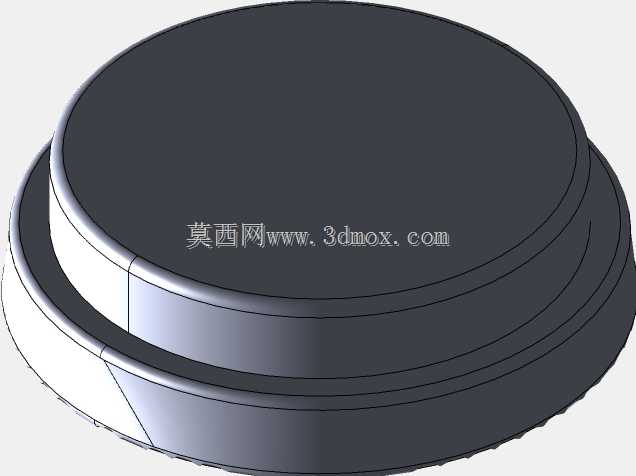

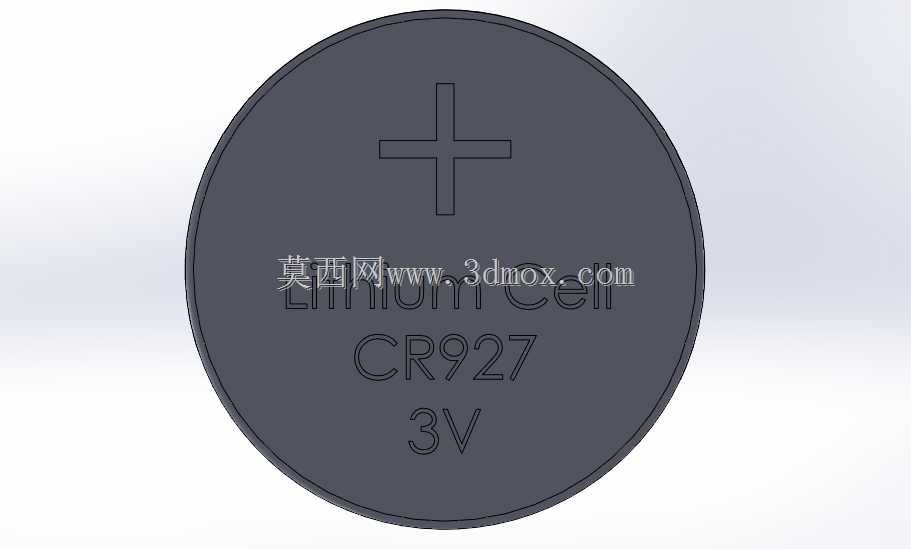

　　模型表面还原了正极面的十字标识、型号刻印、电压参数刻印这些细节，别觉得这些外观特征没用，在做整机装配的干涉检查、产线装配可视化指导文件的时候，这些标识能帮产线工人快速识别电池安装方向，避免正负极装反烧坏板上元器件。很多新手建模的时候会把电池上下两个端面做成完全平整的平面，实际上量产的CR927电池正极面是有轻微的凸起弧度，负极面边缘有一圈封装压合的台阶，这些细节如果省略，做接触弹片的受力仿真时结果会完全失真，毕竟扣式电池的接触可靠性全靠弹片和电池正负极表面的贴合压力，外形不准的话，仿真出来的接触压力要么过大压坏电池封装，要么过小容易出现断电故障。

　　从应用场景来说，CR927的适用范围非常广，比如电脑主板的CMOS备用电源、蓝牙低功耗信标、小型温湿度记录仪、汽车遥控钥匙、电子价签、穿戴式健康监测设备，这些产品的内部空间都极其紧凑，很多时候电池的安装位置是卡在PCB和外壳之间的狭窄缝隙里，没有多余的空间做调整，这就要求三维模型的尺寸精度足够高，能直接导入装配体做空间校核。建模的时候特意把电池的边缘圆角做了还原，实际量产的扣式电池边缘不是锐利的直角，是有R0.2左右的圆角，这个细节在做外壳拔模分析的时候很重要，如果按照直角去做避让槽，注塑的时候容易出现尖角缺胶的问题，装配的时候电池边缘也容易刮伤外壳内壁的防静电涂层。

　　设计思路上，这个模型采用参数化建模逻辑，所有尺寸都关联全局变量，要是后续项目里需要用到同系列不同厚度的扣式电池，比如CR920、CR1025这类，只需要修改全局参数里的直径、厚度数值，就能快速生成对应规格的模型，不用从头开始画，能大幅提升结构设计的效率。模型的正负极端面做了单独的面分组，在做整机安规仿真的时候，可以直接给两个端面赋予对应的电极属性，不用再额外拆分面，减少仿真前处理的工作量。

　　很多结构工程师在选型初期，习惯直接调用元件库的简化模型，结果到打样阶段才发现电池的实际厚度比模型厚了0.3mm，外壳合不上，只能临时改模具，耽误项目进度。这个CR927模型完全按照量产通用规格做全细节还原，不管是前期方案阶段的空间评估，还是详细设计阶段的干涉检查，抑或是后期做产品说明书、装配指导的渲染素材，都能直接使用，不用再二次修改。另外要注意的是，这类扣式电池在安装时要远离板上的发热元件，比如功率MOS、稳压芯片这些，建模的时候可以直接把电池模型放到装配体里，模拟高温环境下的电池与发热元件的安全距离，通常要求电池表面工作温度不超过60摄氏度，留足3mm以上的安全间距，避免高温加速电池电解液挥发，缩短使用寿命。
