14螺栓全浮子桥壳桁架组装结构件

　　该结构件为重型车辆驱动桥配套的全浮式桥壳桁架组装单元，主要应用于非公路重载作业车辆、工程运输车辆的驱动桥承载系统中，作为桥壳主体的受力传力构件，承担桥壳与悬架、车架之间的载荷传递作用，同时为半轴、轮毂轴承组件提供安装定位基准。从实际装车场景来看，这类桁架式桥壳单元多用于载荷波动大、行驶路况恶劣的作业场景，相比整体铸造式桥壳，桁架式结构在保证整体刚性的前提下能有效降低自重，减少非簧载质量，提升车辆在颠簸路面的行驶平顺性与轮胎抓地性能。

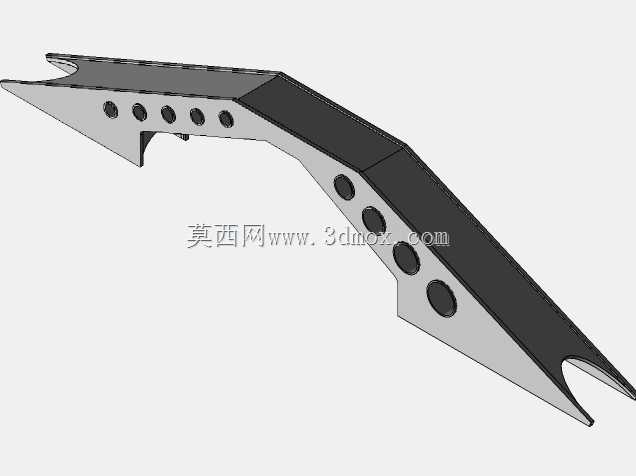

　　结构设计上，该单元采用弯折成型的主承力板作为主体框架，沿构件长度方向均匀布置多组圆形减重孔，这些减重孔并非随意开设，其孔径、孔位间距均经过受力仿真校核，在不削弱截面抗弯、抗扭强度的前提下，尽可能去除非受力区域的材料，同时孔位边缘预留了足够的翻边余量，避免应力集中导致的构件疲劳开裂。构件两端设置叉形安装接口，接口处的圆弧开口尺寸与桥壳两端的轴头安装座完全匹配，14组螺栓连接孔沿接口结合面周向均匀分布，保证连接预紧力均匀施加，避免局部应力过大导致的连接面滑移或螺栓断裂。

　　从安装边界来看，该桁架单元的弯折角度与桥壳整体的离地间隙设计直接相关，构件下边缘的弯折弧度预留了足够的悬架跳动空间，避免车辆在极限压缩行程时桁架与悬架导向臂、减震器发生运动干涉。构件上平面为平面加工基准面，平面度公差控制在0.2mm以内，用于安装桥壳的上盖板、制动管路固定支架等附属组件，侧面的多组安装孔位用于固定半轴套管的定位抱箍，保证半轴与桥壳的同轴度符合装配要求。

　　设计思路上，该结构充分考虑了全浮式桥壳的受力特点：车辆行驶过程中，桥壳承受垂直方向的载荷冲击、纵向的驱动力与制动力矩、横向的转向侧向力，桁架式的变截面设计让构件在弯矩最大的中部区域拥有更高的截面高度，提升抗弯能力，而靠近两端轴头的区域截面逐渐收窄，匹配轴头安装座的尺寸要求，同时让应力传递路径更加平滑，避免截面突变带来的应力集中。构件表面的黑色区域为焊接结合面，用于与桥壳的另一侧桁架板、加强筋板焊接为整体，焊接坡口预留了3mm的钝边，保证焊透深度符合焊接工艺要求，焊接后整体需经过去应力退火处理，消除焊接残余应力，避免后续使用过程中出现焊接变形导致的桥壳同轴度超差。

　　在实际装配流程中，该桁架单元需先与半轴套管进行预装，通过侧面的抱箍孔位调整套管的同轴度，确认同轴度误差在0.1mm以内后再进行焊接固定，之后再安装两端的轴头连接法兰，通过14组高强度螺栓将法兰与桁架单元紧固连接，螺栓预紧力按照工艺要求分三次对称拧紧，保证结合面压力均匀。组装完成后的桥壳总成需经过1.5倍额定载荷的台架疲劳测试，验证桁架结构在循环载荷下的抗疲劳性能，确保在整车全生命周期内不会出现结构开裂、变形等失效问题。

　　相比传统的冲压焊接桥壳，这种桁架式单元的模块化设计更便于生产过程中的质量管控，每个桁架单元可单独进行尺寸检验与缺陷探伤，合格后再进入总装工序，减少总装后的返修成本。同时，桁架结构的镂空设计也便于后期车辆使用过程中的检修维护，维修人员可直接通过镂空区域观察桥壳内部半轴的运行状态，检查齿轮油的渗漏情况，无需拆卸额外的覆盖件。在轻量化设计趋势下，该结构通过拓扑优化确定材料分布，在保证承载能力不低于同规格铸造桥壳的前提下，整体重量降低约22%，有效提升了车辆的燃油经济性与有效载荷能力。
