扫描量仪仪表板外防护壳体结构设计

　　在工业现场计量检测场景中，扫描量仪作为工件形位公差、轮廓尺寸快速采集的核心设备，其外露仪表板区域长期面临车间切削液飞溅、金属粉尘侵入、操作磕碰剐蹭的风险，外防护壳体的结构合理性直接决定量仪核心显示与操作模块的使用寿命。这款壳体的设计完全围绕现场使用痛点展开，没有做多余的装饰性结构，所有曲面与折边都服务于防护与安装需求。

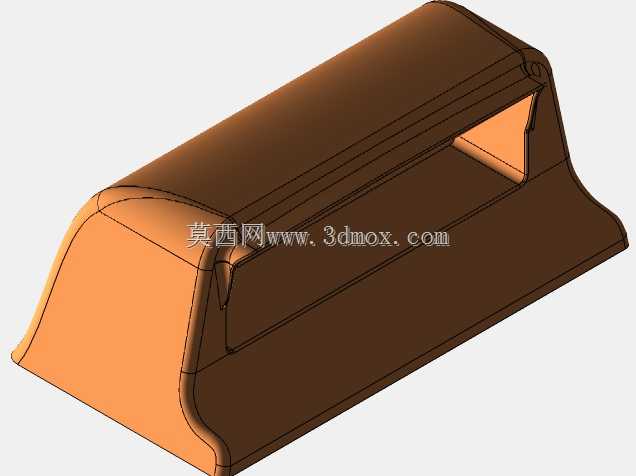

　　从实际安装边界来看，壳体整体采用半包式包覆结构，适配扫描量仪操作端的外轮廓尺寸，安装时不需要对原有量仪的仪表板基体做额外打孔改造，壳体侧边预留的卡扣安装位与量仪基体上的原有凸台完全匹配，装配时只需对准卡位按压即可完成固定，后期维护拆卸也不需要动用专用工具，单人即可在30秒内完成壳体拆装，适配车间现场快速检修的需求。壳体正面预留的长条形开口完全对齐仪表板的显示与操作区域，开口边缘做了向内收的1.5mm折边，既可以避免粉尘、切削液从开口缝隙渗入仪表内部，也能强化开口处的结构强度，避免日常操作时按压按键导致开口边缘变形。

　　壳体的曲面过渡设计充分考虑了现场操作的人机需求，顶部的圆弧过渡没有尖锐棱角，操作人员在调整量仪扫描参数、挪动工件时即使手臂碰到壳体边缘，也不会出现磕碰划伤的情况；壳体两侧的向内收窄弧度，刚好贴合操作人员手持操作时的手掌贴合角度，长时间操作也不会出现硌手的问题。壳体壁厚做了差异化设计，安装卡扣、开口边缘等受力集中区域壁厚比主体平面区域厚0.8mm，既保证了整体结构强度，又尽可能控制了壳体的整体重量，不会因为加装外护壳导致量仪操作端出现重心偏移的问题。

　　从功能特性上看，这款壳体除了基础的物理防护作用，还兼顾了一定的电磁屏蔽辅助作用，壳体材质选用常规的工程塑料时，内壁预留的导电涂层喷涂位可以在需要时做抗干扰处理，避免车间内焊机、大型机床运行时的电磁干扰影响量仪的测量精度。壳体底部预留的微小排水槽结构，可以让不慎溅入壳体缝隙的液体顺着槽道自然流出，不会在壳体内部积存腐蚀仪表板的电路元件。

　　设计过程中也充分考虑了加工工艺性，所有曲面的拔模角度都控制在1.5度以上，没有倒扣结构，采用常规注塑工艺即可一次成型，不需要做复杂的抽芯结构，能有效降低批量加工的成本；壳体外表面做了细晒纹处理，既可以避免日常使用时留下指纹、划痕影响外观，也不会因为表面过于光滑导致操作人员手上沾有切削液时出现打滑的问题。不同于市面上通用的仪表外护壳，这款壳体完全匹配扫描量仪的特定使用场景，没有多余的安装孔位与冗余结构，安装后与量仪本体的贴合缝隙控制在0.3mm以内，既不会因为缝隙过大导致防护失效，也不会因为尺寸公差过小导致装配困难。在实际测试中，壳体装配后可以承受1.2米高度自由跌落的冲击不会出现开裂，日常操作中频繁的按键按压、工件剐蹭都不会导致壳体变形或脱落，完全能满足机加工车间、计量室等不同场景下的扫描量仪防护需求。
