14螺栓适配Eaton车轴后盘式制动支架

　　在商用车底盘改装、重载车轴制动系统升级的实际作业场景中，这类适配14螺栓规格、匹配eaton ho702系列车轴后部的盘式制动器支架，是实现鼓式制动转盘式制动、不同规格制动卡钳适配安装的核心承载连接件。不同于原厂一体式铸造的制动安装基座，这类转换支架的核心作用，是在不改动原车轴桥壳本体安装孔位、不破坏桥壳结构强度的前提下，为盘式制动卡钳提供符合安装公差要求的固定基准，同时匹配对应规格的制动盘连接法兰，保证制动卡钳与制动盘的同轴度、端面跳动量满足制动系统的装配精度要求。

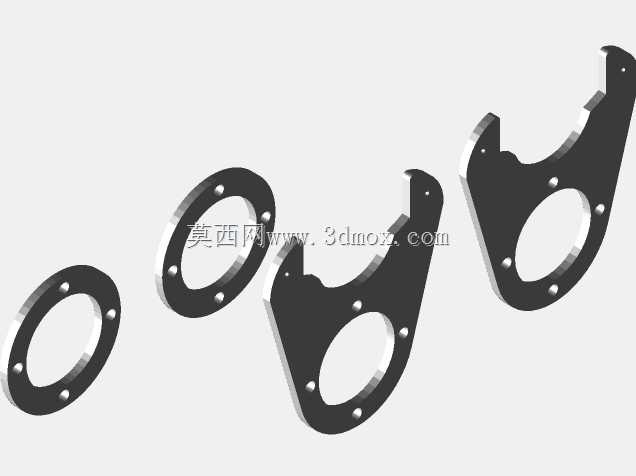

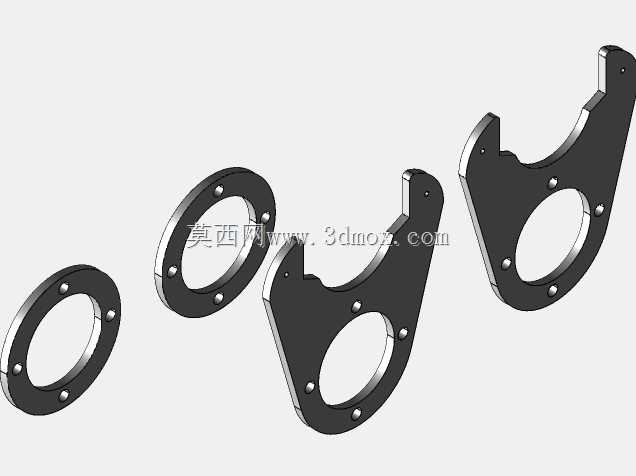

　　从实际功能特性来看，该组支架采用成对对称设计，同时配套对应厚度的连接隔套垫片，支架本体采用弯折式异形承载结构，主体轮廓根据车轴后部的安装空间做了避让型面设计：上部的卡钳安装臂预留了两个卡钳固定螺栓孔，孔位间距严格匹配对应盘式卡钳的安装孔距，下部的环形连接面均匀分布6个固定螺栓孔，与车轴端的14螺栓连接法兰做孔位适配，安装时通过螺栓将支架环形面压紧在车轴端法兰面，靠结合面的摩擦力与螺栓的预紧力共同承受制动过程中卡钳传递的制动力矩。配套的环形垫片一方面用于调整支架与车轴法兰的轴向间隙，保证卡钳安装后与制动盘的轴向间隙均匀，避免出现制动拖滞、偏磨的问题，另一方面可以分散支架安装面的压紧应力，避免长期交变载荷下支架安装孔位出现应力集中开裂。

　　设计这类支架时，首先要完成原车轴端的安装边界测绘：需要精准测量ho702车轴后部法兰的14螺栓分布圆直径、法兰端面到轮毂轴承安装面的轴向距离、车轴后部周边的转向拉杆、减震器、气室管路的运动包络范围，确保支架安装后不会与周边运动部件发生运动干涉。其次要核算制动工况下的载荷：盘式制动器在额定制动压力下，卡钳会对支架安装臂施加数千牛米的翻转力矩，因此支架的弯折过渡位置做了大圆角过渡处理，避免直角位置的应力集中，同时安装臂的截面厚度根据力矩核算结果做了加厚处理，保证在1.5倍额定制动力矩的过载工况下，支架的变形量不超过0.2mm，避免因支架变形导致卡钳错位、制动失效。

　　从安装边界尺寸来看，支架的环形连接面内径与车轴轴头外径做间隙配合，配合间隙控制在0.1-0.3mm之间，既保证安装时可以顺利套入轴头，又能避免支架安装后出现径向窜动；卡钳安装臂的伸出长度根据所选制动盘的半径、卡钳的中心高做匹配，保证卡钳安装后，摩擦片的有效摩擦面完全覆盖制动盘的摩擦环带，不会出现摩擦片偏磨、制动盘有效摩擦面积不足的问题。支架的整体外轮廓做了倒角处理，所有安装孔位都做了锪平处理，保证螺栓安装时端面贴合紧密，不会出现螺栓偏载断裂的问题。

　　在实际装车应用中，这类支架多用于老旧重载车辆的制动系统升级、特种作业车辆的定制化制动改装场景，相比重新定制更换整个车轴桥壳，采用专用转换支架的方案可以大幅降低改装成本，缩短改装周期，同时只要支架的加工精度、材料强度满足设计要求，完全可以达到原厂盘式制动系统的性能标准。需要注意的是，安装时必须按照螺栓的额定预紧力矩对角拧紧固定螺栓，同时在支架与车轴法兰的结合面涂抹适量的螺纹锁固胶，避免车辆长期行驶在颠簸路面时螺栓出现松动；首次装车后需要在低速状态下多次试制动，检查卡钳与制动盘的间隙是否均匀，有无摩擦异响，确认制动性能正常后再正式投入使用。
