车轴支撑用钢制千斤顶承载支架结构

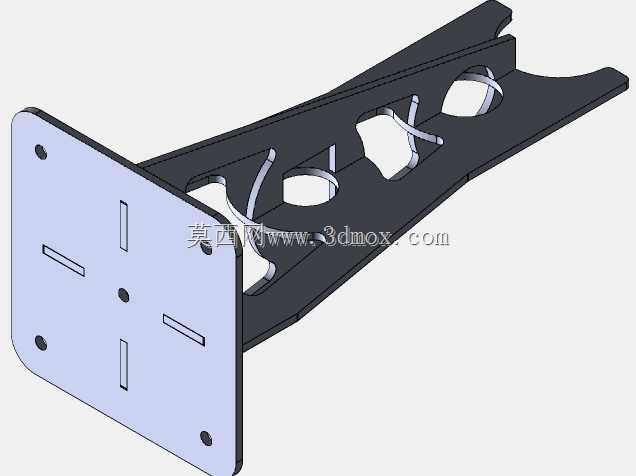

　　在商用车维保、乘用车底盘检修的作业场景里，车轴的临时稳固支撑一直是影响作业安全与效率的核心环节，常规千斤顶直接接触车轴时，容易因接触面积不足、支撑点匹配度差出现滑移、偏载的问题，尤其是带半轴套管、驱动桥壳的车轴结构，曲面接触的不稳定因素会直接给底盘下方作业的人员带来安全隐患，这款车轴千斤顶支架就是针对这类场景设计的适配承载结构。从实际使用逻辑来看，该支架直接安装在立式千斤顶的顶举端，作为千斤顶与车轴之间的传力过渡件，上端的叉形开口直接卡合在车轴的圆柱轴身位置，开口的圆弧轮廓与常规车轴的外径范围做了适配，避免举升过程中车轴出现横向窜动，下端的方形安装底板通过预留的安装孔位与千斤顶顶面实现固定，保证举升力的垂直传递，

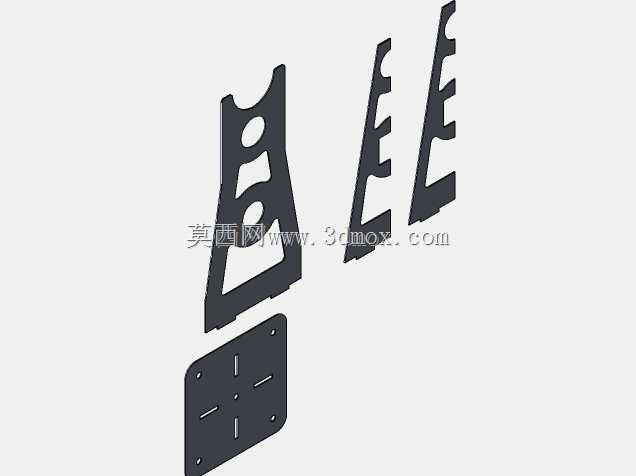

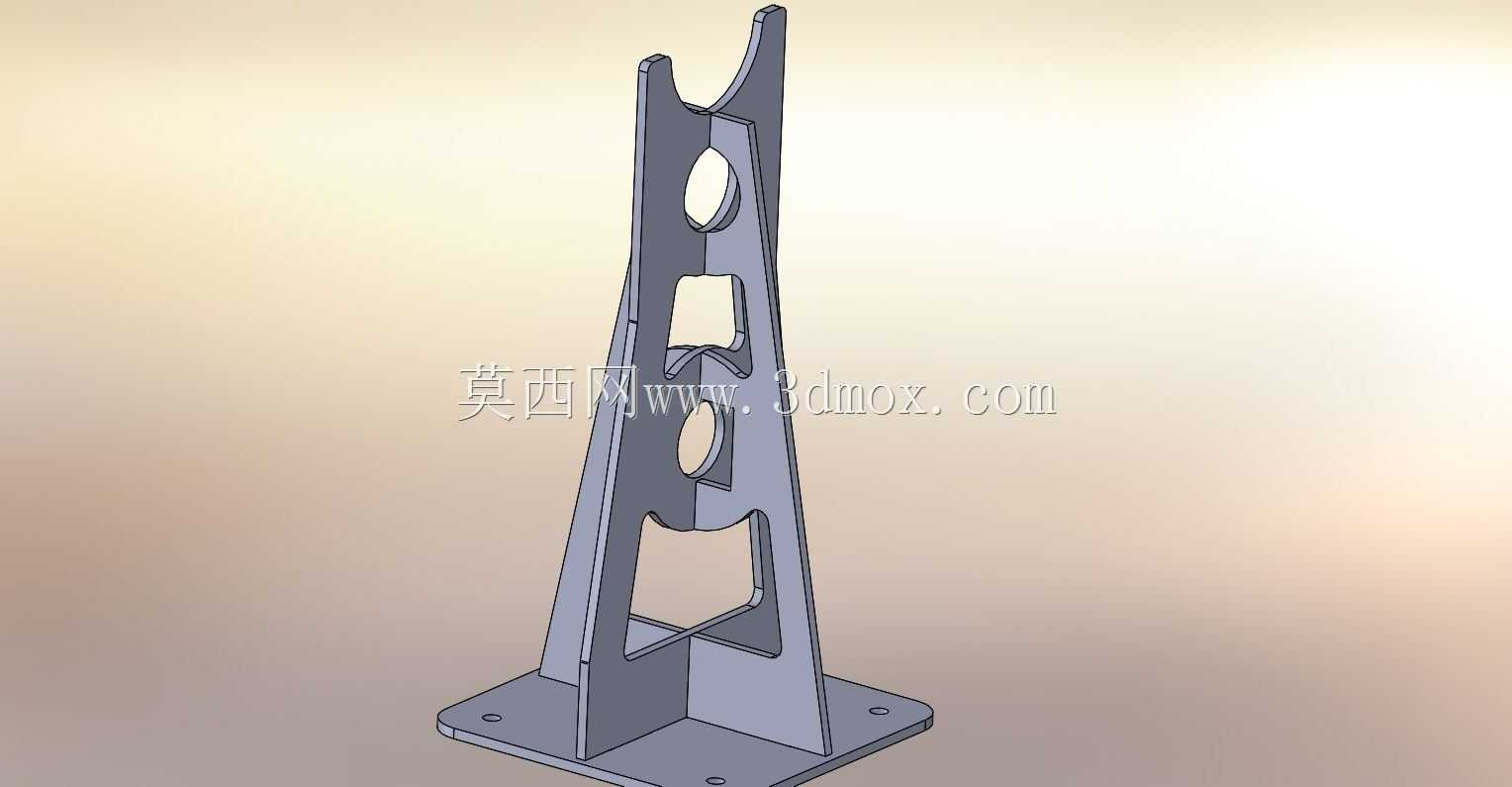

　　不会出现偏载力矩损伤千斤顶密封结构的情况。设计阶段选用1/4英寸厚度的钢板作为加工基材，完全匹配日常汽修场景里的车轴承重需求，不管是紧凑型乘用车的前桥转向节支撑，还是轻型商用车的后桥壳支撑，板材的抗屈服强度都能覆盖常规作业的载荷上限，不会出现承重变形、焊缝开裂的问题。支架的主体采用立式三角支撑的结构逻辑，两侧的立板从底板位置向上逐渐收窄，既减少了不必要的材料冗余，又通过三角受力结构把上端承载的载荷均匀分散到底板的四个安装点位，立板上开设的多组镂空孔并非单纯的减重设计，每一处镂空的位置都经过受力路径的校核，避开了主应力传递的区域，既能够降低支架整体自重，方便维保人员单人取放转移，也能在焊接加工过程中减少板材的焊接变形量，

　　保证支架整体的形位公差符合装配要求。从安装边界来看，下端底板的安装孔位间距适配市面上绝大多数常规立式液压千斤顶的顶面安装尺寸，不需要对千斤顶做额外的改装就能直接装配使用，上端叉形开口的宽度覆盖了从30mm到80mm直径的常见车轴尺寸，不管是实心转向节轴还是空心后桥壳都能稳定卡合，支架整体的高度设计也充分考虑了千斤顶的初始举升高度，不会因为支架本身的高度占用过多举升行程，保证车辆举升后能获得足够的底盘作业空间。在实际作业过程中，这款支架能够替代传统的木块、临时焊接垫块这类非正规支撑件，木块容易被压溃、碎裂，临时垫块的匹配度差，而该钢制支架的接触位置做了钝边处理，不会刮伤车轴表面的防锈涂层，也不会在长期承重后出现形变量超标的问题。

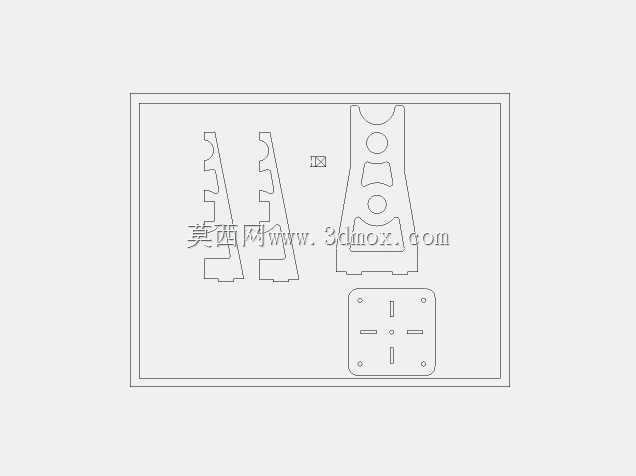

　　结构设计上没有多余的复杂曲面，所有板材都可以通过激光切割下料后焊接成型，加工门槛低，维保班组甚至可以根据自身常用的车型参数，在这个基础结构上微调开口尺寸与整体高度，适配特殊车型的支撑需求。受力传递的路径上，上端叉口承受的车轴载荷会顺着两侧立板直接传递到底板，中间的横向连接筋把两侧立板连为整体，避免单侧受力时立板出现外张变形，每一处焊接位置都设计在应力较低的区域，不会因为焊缝受力集中出现开裂失效的情况。日常使用时不需要做特殊的维护，表面做简单的防锈喷漆处理就能应对汽修车间的油污、潮湿环境，长期使用后如果出现磨损，也可以通过补焊、打磨的方式快速修复，不需要整体更换。对于底盘检修、轮胎拆装、半轴更换这类需要长时间稳固支撑车轴的作业来说，这个支架能够把千斤顶的点接触转换为与车轴匹配的面接触，大幅降低支撑滑移的风险，同时也能避免千斤顶顶头直接挤压车轴表面造成的轴身变形、涂层脱落问题，是汽修维保场景里实用性极强的配套承载结构。
