直流24V外径45mm偏心振动电机结构

　　这款外径45mm的直流24V振动电机，是小型振动驱动场景里的常用执行元件，在各类需要产生可控振动力的设备中承担核心振动输出功能。日常选型中这类小尺寸振动电机的应用覆盖非常广，从民用的小型按摩器具、便携振动提醒装置，到工业场景里的小型料仓防闭塞振动辅助、精密筛分设备的微振动驱动、小型物料输送轨道的振动送料，再到医疗检测设备里的混匀振动模块，都能见到同规格产品的身影。

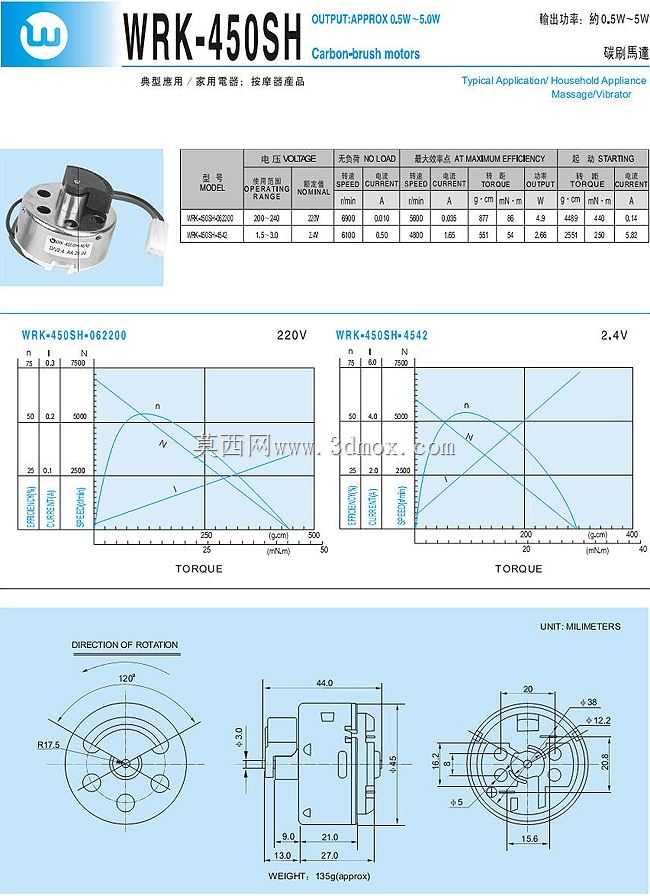

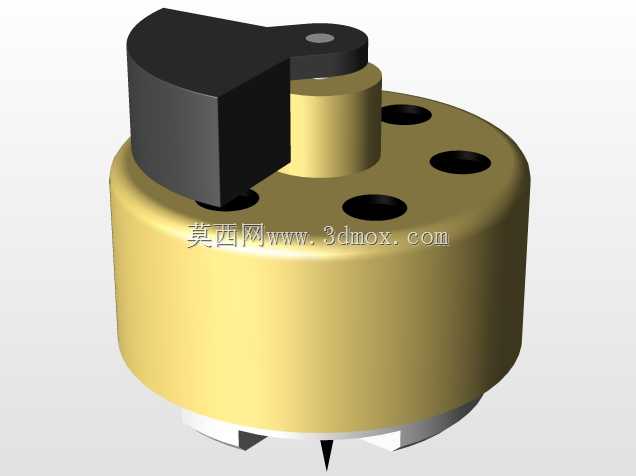

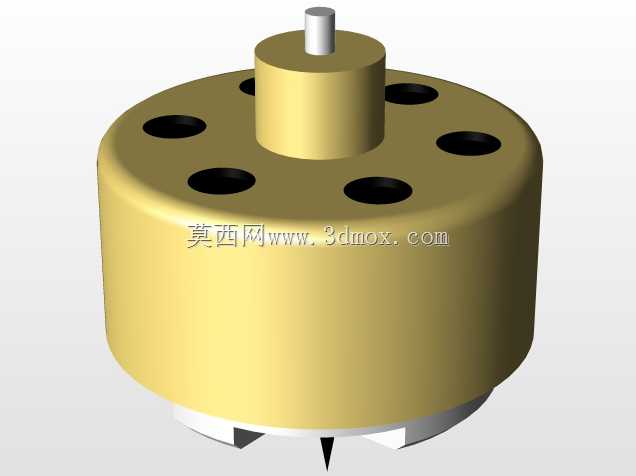

　　从结构设计来看，这款电机采用上端偏心块的布局，偏心块为扇形偏心结构，通过轴端紧固件固定在电机输出轴上，电机运转时偏心块随轴高速旋转，依靠偏心质量产生的离心力输出稳定振动力，这种顶置偏心块的设计相比内置偏心结构的同功率电机，振动力传递路径更直接，振动衰减更小，同时偏心块外露的结构也方便后期根据实际振动力需求，调整偏心块的配重或者更换不同偏心距的块体，适配不同工况下的振动力参数要求。电机主体采用圆柱式外壳设计，外壳端面均匀分布多个安装孔，这类安装孔的布局是为了适配端面法兰式安装，安装时可以通过螺栓直接将电机固定在需要施加振动的设备基板上，相比侧面夹持安装的方式，法兰端面安装的同轴度更好，长期振动工况下连接螺栓不容易出现松脱，也能减少振动传递过程中的不必要损耗。

　　设计这类微型振动电机的三维结构时，首先要明确安装边界的约束，45mm的外径尺寸决定了它可以嵌入到直径50mm以内的安装腔体中，适合安装空间紧凑的小型设备。建模过程中需要重点关注偏心块的质心偏移量，质心到转轴中心的距离直接决定了额定转速下的离心力大小，也就是实际输出的振动力，同时要预留偏心块旋转时的安全间隙，避免偏心块运转过程中与电机外壳或者周边安装结构发生刮碰。电机底部的出线结构做了下沉式设计，既可以保护引出的电源线在振动工况下不会被根部反复弯折断裂，也能减少安装时出线位置占用的轴向空间，让整体安装高度更紧凑。

　　实际应用中选型这类电机时，除了确认外径、供电电压这些基础参数，还要核算安装面的平面度，因为振动电机长期处于高频振动工况，如果安装面平面度不足，螺栓锁紧后电机外壳会产生装配应力，长期运转容易出现外壳开裂或者轴承过早磨损的问题。另外端面安装孔的位置度公差需要严格控制，保证安装时电机转轴与安装面保持垂直，否则偏心块旋转时会产生额外的径向分力，不仅会降低振动力的有效输出，还会加速电机轴承的磨损，缩短整机使用寿命。这款电机的偏心块采用分体式台阶结构，靠近转轴的部分做了轴套定位设计，装配时可以快速套入输出轴，靠轴肩实现轴向定位，不需要额外调整轴向位置，能提升批量装配的效率，外侧的扇形配重块做了倒角处理，避免高速旋转时的风噪和边缘应力集中。

　　从结构可靠性角度考虑，这类小功率直流振动电机的轴承选型一般会选用带防尘盖的深沟球轴承，因为很多应用场景存在粉尘或者细小颗粒，防尘盖可以阻挡杂质进入轴承滚道，保证长期振动运转下的轴承寿命。外壳的圆柱面做了光滑的机加工表面，既可以作为安装时的定位基准，也能在需要侧面辅助固定的时候提供均匀的夹持接触面。顶部偏心块的紧固螺钉采用内六角结构，相比十字槽螺钉，在振动工况下不容易出现滑牙，后期维护调整偏心块时拆装更方便。在做配套设备的结构设计时，围绕这款电机的安装位需要设计相应的防松结构，比如安装螺栓加装防松垫圈，或者在安装结合面涂覆防松胶，避免长期振动导致螺栓松脱，引发设备故障。另外要注意电机的振动传递方向，顶置偏心块的结构产生的振动是沿径向圆周方向扩散的，设计安装位时要根据需要的振动方向，调整电机的安装角度，让振动力的最大输出方向匹配设备的实际需求，比如用于料仓防堵时，要让振动力方向朝向料仓内壁的物料粘附区域，用于振动送料时，要让振动力方向沿送料轨道的前进方向带有一定的倾角，保证物料能够匀速向前移动。
