带法兰安装位内螺纹T形管路转接件

　　这款T形管路转接件，主要应用在中小通径的流体输送管路系统中，常见于气动控制回路、低压液压支路、工业给排水支管、小型化工流体输送管线的节点位置，用来实现三路管路的汇流或者分流，同时借助侧方法兰结构完成节点的固定安装，避免管路接头在长期振动、流体冲击下出现松脱移位的问题。从实际使用场景来看，这类转接件经常出现在设备内部的气路布局、车间压缩空气支管分流、小型水处理设备的管路节点、实验台流体管线转接等位置，相比普通螺纹三通，它自带的法兰安装位可以直接固定在设备壁板、安装支架上，不需要额外加装管卡固定，能有效减少管路节点的支撑零件数量，压缩装配空间。

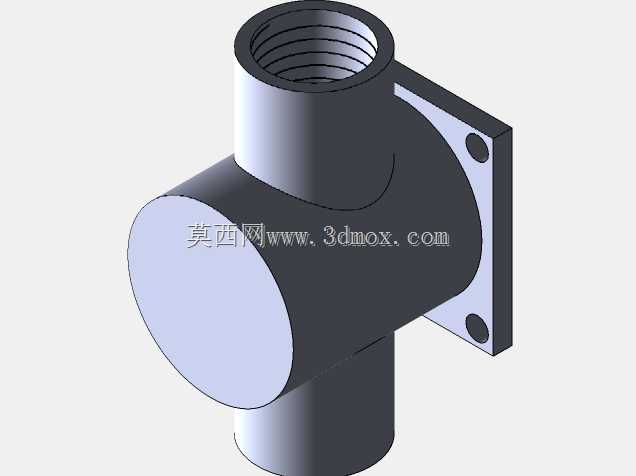

　　从功能特性上看，该转接件三个通口中，两个为同轴对向的直通接口，第三个接口垂直于直通轴线布置，形成标准T形三通结构，其中朝上的接口加工有标准内螺纹，可以直接和外螺纹管路、接头直接旋合连接，侧端的法兰盘上加工有两个对称的安装通孔，用于穿装螺栓完成转接件的位置固定，另外两个直通接口为平口端面，可适配焊接、卡套、快插等不同的连接形式，根据实际管路需求选配对应的连接端头。产品的内部流道做了圆弧过渡处理，在T形交汇位置没有直角突变结构，能有效降低流体经过节点时的局部阻力，减少流道内的湍流、压损问题，同时避免流体中的杂质在直角位置沉积堵塞，提升管路长期运行的稳定性。

　　设计过程中，首先要确定适配的管路通径，匹配对应标准的内螺纹规格，保证螺纹的牙型、螺距、有效旋合长度符合管路压力等级的密封要求，内螺纹的端面加工有退刀槽结构，保证螺纹加工的完整性，同时可以预留密封垫片的安装位置，避免旋合时垫片被挤入流道。侧方法兰的安装孔位置需要和设备壁板的预留安装位严格对齐，两个安装孔的中心距、孔位公差控制在合理范围，保证安装时螺栓可以顺利穿入，法兰盘和主体连接位置做了加厚过渡处理，避免安装螺栓锁紧时产生的应力集中导致法兰根部开裂，同时法兰的贴合面加工有平面度要求，保证和安装面贴合紧密，不会出现安装倾斜导致的接口错位问题。

　　外形尺寸方面，主体的圆柱外径根据通径大小匹配对应的壁厚，满足对应压力等级下的强度要求，不会因为流体压力出现壳体变形、开裂问题，整体T形结构的外轮廓没有尖锐棱角，所有棱边都做了倒角处理，避免装配过程中划伤操作人员，同时也减少零件堆放、转运过程中的磕碰损伤。安装边界上，需要预留足够的操作空间，保证上方内螺纹接口在连接管路时，扳手有足够的活动空间完成旋紧操作，侧方法兰安装时，螺栓的穿装、锁紧方向不能和其他管路、结构件产生干涉，两个直通接口的轴线要保证同轴度，避免对接管路时出现别劲、应力集中的问题，长期受应力作用导致接头断裂、密封失效。

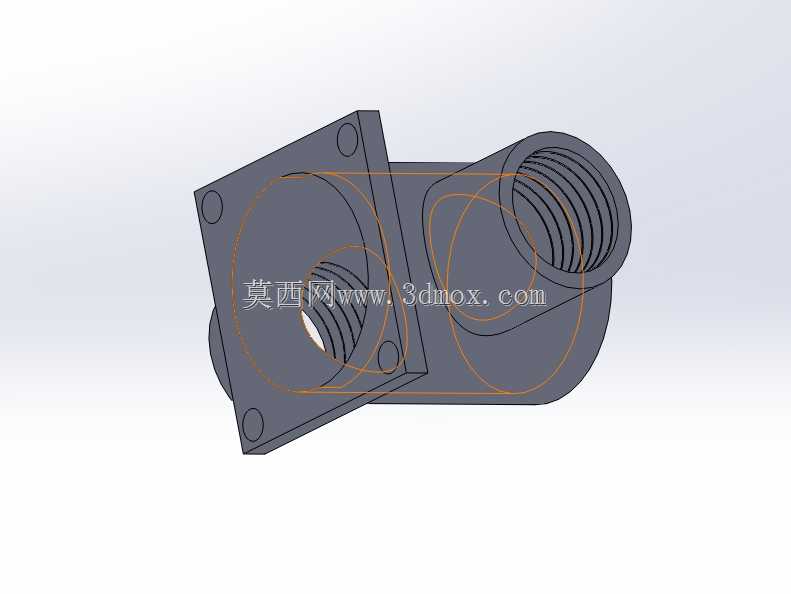

　　从建模逻辑上看，该零件采用回转特征加拉伸切除的方式构建主体结构，首先绘制T形的主体回转截面，生成基础的壳体结构，之后在上方接口位置切除出内螺纹特征，侧端拉伸生成法兰盘结构，切除安装通孔，最后对所有棱边做倒角、圆角处理，完成整体建模。建模过程中需要重点控制内部流道的过渡圆弧尺寸，保证流道顺滑，同时壳体壁厚保持均匀，避免壁厚差异过大导致铸造、注塑加工时出现缩孔、变形等缺陷，法兰和主体的连接圆角要足够大，分散安装时的锁紧应力，提升零件的结构强度。
