T6涡轮增压器连接法兰结构设计

　　在涡轮增压动力系统的管路连接环节，法兰是承担接口密封、载荷传递、定位基准的核心结构件，这款适配T6规格涡轮增压器的法兰，主要应用在乘用车、改装动力设备、小型工程机械的进气与排气侧接口位置，用来衔接涡轮增压器壳体与进排气歧管、中冷管路的对接端面，解决不同部件之间的硬连接密封问题，避免增压工况下出现气体泄漏、压力损失的情况。从实际使用场景来看，这类法兰长期工作在高温、振动、交变压力的环境下，发动机舱内的工作温度跨度极大，冷启动时的低温到全负荷工况下的数百摄氏度高温交替，加上发动机运转带来的持续振动，以及增压过程中0.1-0.3MPa甚至更高的交变气压冲击，都要求法兰本身具备足够的结构强度与形位公差精度，否则很容易出现密封面翘曲、安装孔位错位、连接螺栓松动等故障，直接影响增压系统的工作效率，严重时还会导致动力输出异常、部件损坏。

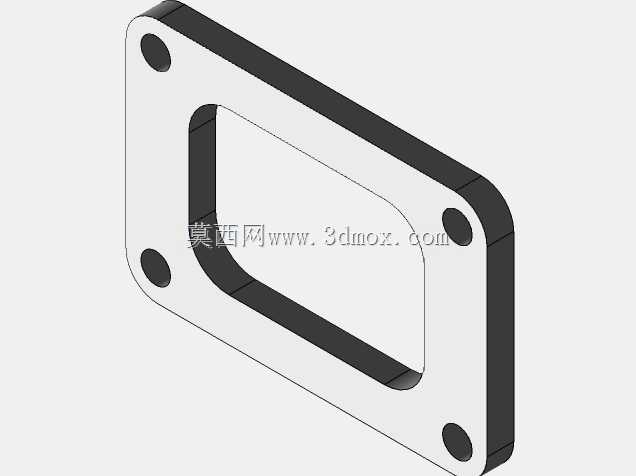

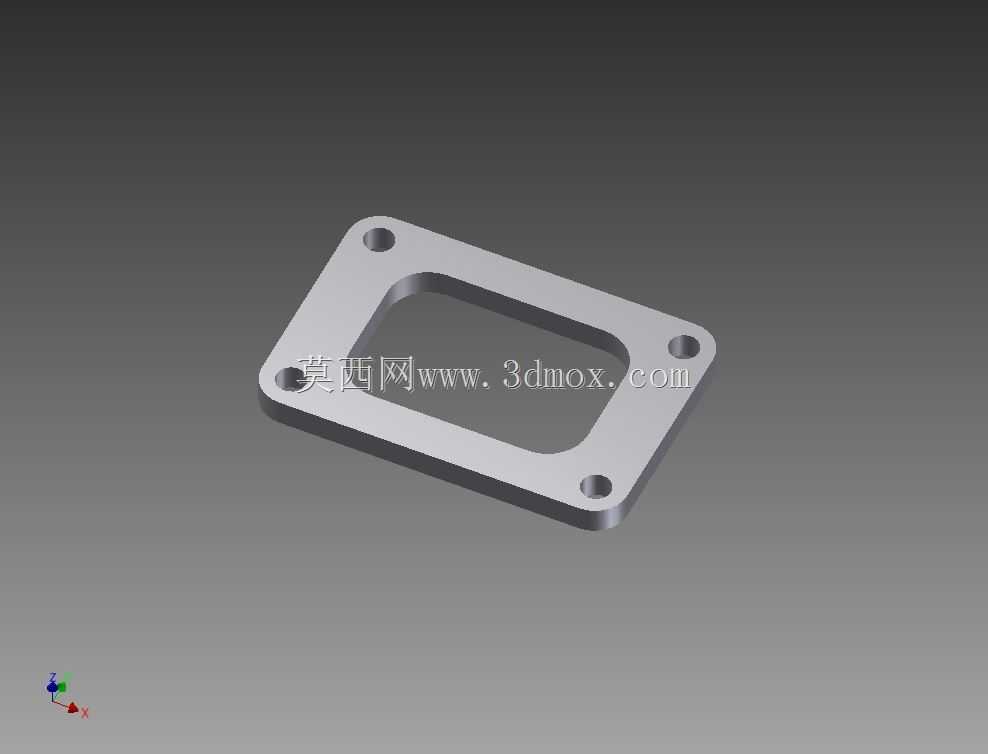

　　这款法兰采用矩形板式结构设计，整体为等厚板材加工成型，中心开设大尺寸矩形通腔，通腔轮廓完全匹配T6涡轮增压器的接口流道尺寸，能够最大程度降低气流通过时的截面突变，减少进气或者排气过程中的流阻损失，避免因为通腔尺寸不匹配造成的气流紊流，影响涡轮的响应速度与充气效率。四个安装孔分别布置在法兰矩形轮廓的四个角位置，孔位的中心距严格匹配T6涡轮增压器原厂接口的安装基准，孔位公差控制在合理的装配间隙范围内，既能够保证安装时螺栓顺利穿入，又不会因为间隙过大造成对接错位，保证密封面能够完全贴合。法兰的密封面为整体平面加工，平面度要求控制在较高精度等级，表面粗糙度满足密封垫片的贴合要求，不需要额外加工密封槽就可以配合金属复合垫片或者石棉垫片实现端面密封，降低加工复杂度的同时，保证高温工况下的密封可靠性。

　　从设计思路上，这款法兰没有采用多余的加强筋或者异形结构，整体采用对称式布局，一方面是为了降低加工难度，无论是采用铣削加工还是冲压成型工艺，都能够快速完成批量生产，降低制造成本；另一方面对称结构能够保证四个安装点的受力均匀，在螺栓拧紧过程中，法兰各个位置的压紧力分布一致，不会出现局部压力过大造成垫片压损，或者局部压力不足造成密封失效的问题。法兰的边角位置做了小半径倒角处理，既能够去除加工过程中产生的毛刺锐边，避免安装过程中划伤操作人员或者损坏相邻的管路部件，也能够减少应力集中的问题，在长期交变载荷作用下，不会因为边角的应力集中点产生裂纹，延长部件的使用寿命。

　　在安装边界方面，这款法兰的整体外轮廓尺寸控制在紧凑范围内，不会过多占用发动机舱的布置空间，对于改装场景下的狭小安装空间有很好的适配性，厚度尺寸经过强度校核，在满足螺栓拧紧力矩要求的前提下，不会出现压紧过程中的法兰变形，同时也不会因为厚度过大增加不必要的重量，符合动力系统轻量化的设计趋势。安装孔的孔径适配常用的连接螺栓规格，不需要特制的紧固件就可以完成装配，后期维护更换时的配件通用性更强。法兰的中心通腔边缘做了微小的倒角过渡，能够引导气流平顺进入对接管路，减少通腔端面的气流冲击，降低高速气流通过时产生的气流噪音。

　　在实际选型应用中，这类法兰需要根据对接部件的材质选择对应的法兰材料，常用的有碳钢、不锈钢、铝合金等不同材质，碳钢材质成本较低，强度足够，适合普通原厂配套场景使用；不锈钢材质耐高温、抗腐蚀性能更好，适合高负荷的性能改装场景；铝合金材质重量轻，导热性好，能够降低进气侧的热量传递，适合追求轻量化的改装需求。不同材质的法兰在加工时的工艺参数略有区别，但核心的安装尺寸、形位公差要求保持一致，保证互换性。在装配过程中，需要按照对角线顺序分次拧紧四个连接螺栓，保证密封面的压紧力均匀，避免单次拧紧单个螺栓造成法兰偏斜，影响密封效果，同时拧紧力矩需要匹配螺栓规格与法兰材质，避免力矩过大造成法兰变形或者螺栓断裂。

　　这类法兰虽然是动力系统中的小型结构件，但直接影响整个涡轮增压系统的工作可靠性，设计过程中需要充分考虑实际工况下的热膨胀量，不同材质的法兰与涡轮壳体、歧管的热膨胀系数差异需要控制在合理范围内，避免高温工作状态下因为热胀冷缩量不同造成密封面间隙变化，出现泄漏问题。同时法兰的表面处理也需要根据使用环境选择，比如氧化、镀锌、喷塑等处理方式，提升部件的抗腐蚀能力，适应发动机舱内的油污、水汽等复杂环境。
