汽车交流发电机适配多楔带传动滑轮

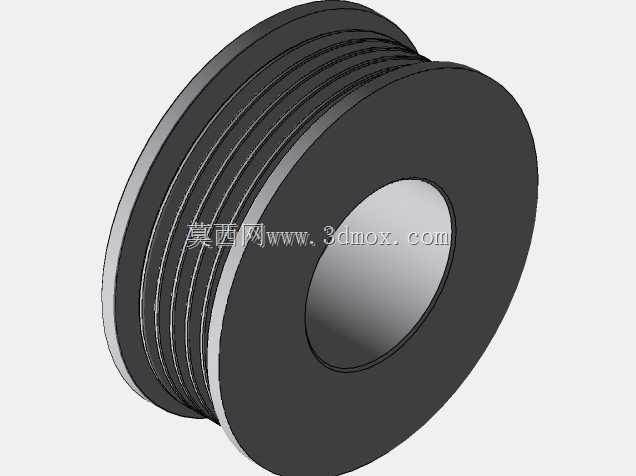

　　在乘用车辆前端附件传动系统的布局中，交流发电机的动力输入滑轮是衔接曲轴皮带轮输出扭矩、保障发电单元稳定转速的核心传动零件，本次设计的滑轮针对通用旗下庞蒂亚克、雪佛兰等车型的464涡轮轮系匹配需求开发，可适配多数同轮系规格通用车型的发电机安装位，无需对原有发电机端盖、锁紧螺母结构做额外改动即可完成替换装配。从功能特性来看，该滑轮采用多楔带啮合型面设计，相比传统V带轮，多楔带的接触面积更大，传动过程中滑差率可控制在1%以内，能够在发动机宽转速区间内稳定传递扭矩，避免怠速工况下发电机转速波动导致的供电电压不稳问题，同时多楔带的楔面啮合结构可降低传动噪音，适配乘用车辆NVH控制要求。设计过程中优先匹配原有发电机轴的安装尺寸，

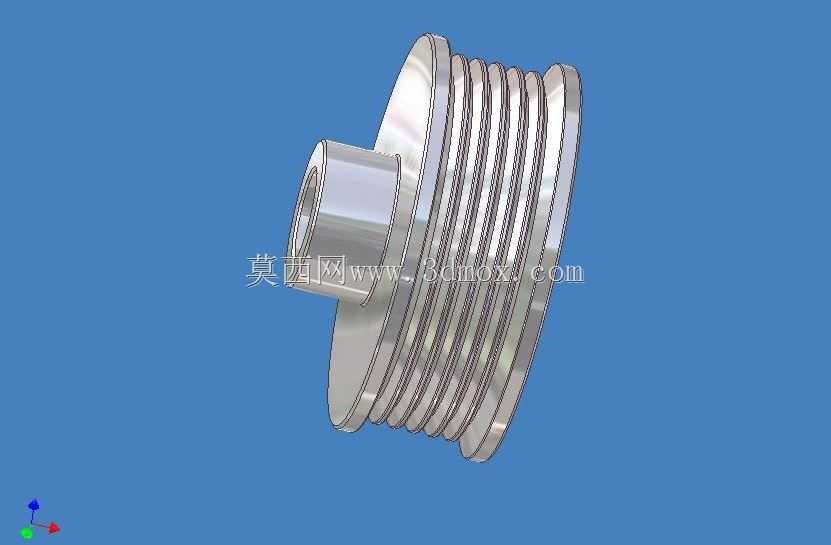

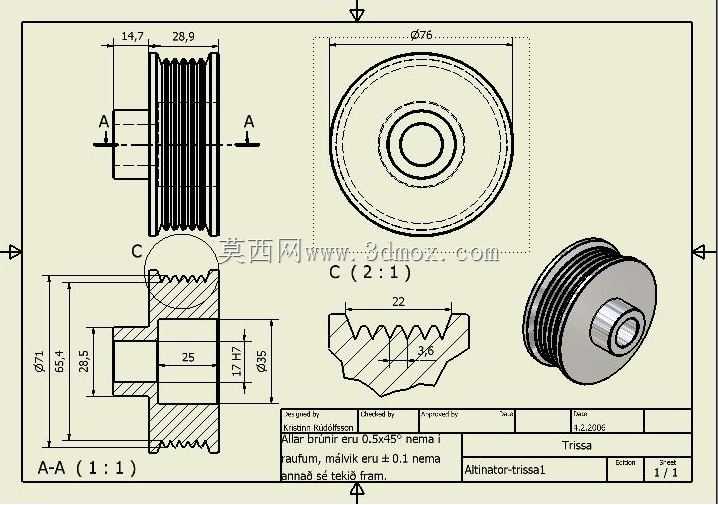

　　内孔直径设定为35mm，轴段配合长度17mm，与发电机输出轴采用过渡配合加端面锁紧的固定方式，可承受发动机急加速、急减速工况下的瞬时冲击载荷，避免滑轮轴向窜动或周向打滑。滑轮的整体外径控制在76mm，带轮有效啮合宽度28.9mm，共设置6道楔型槽，单槽楔角为40度，槽距3.6mm，完全匹配通用车型前端附件系统标配的6PK多楔带规格，安装后带轮的端面跳动量控制在0.1mm以内，可有效降低皮带偏磨风险，延长皮带使用寿命。从结构细节来看，轮毂部分采用阶梯式设计，靠近发电机端的轮毂直径为71mm，轮毂总厚度55.4mm，其中与发电机端盖贴合的定位段长度28.5mm，可保证安装后滑轮与发电机轴的同轴度，带轮轮缘部分做了圆角过渡处理，

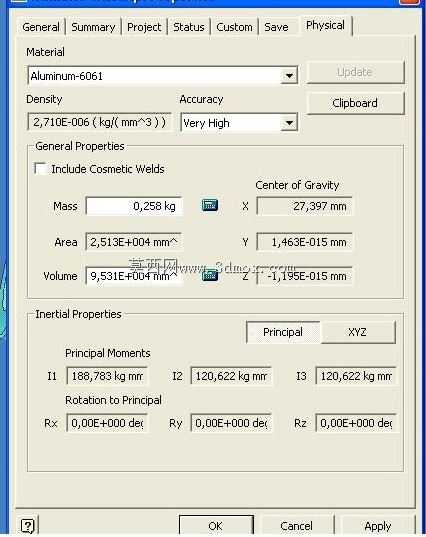

　　避免皮带运转过程中被锐边割伤，局部放大的齿形区域严格按照多楔带轮的标准型线设计，啮合间隙控制在0.2-0.3mm之间，既保证啮合顺畅无卡滞，又不会因间隙过大产生传动异响。在安装边界校核阶段，重点验证了滑轮与周边零部件的间隙，安装后滑轮最外端与发动机舱内周边线束、管路的最小间隙大于10mm，满足整车布置的安全间隙要求，同时滑轮的重量控制在280g以内，转动惯量较小，可降低发动机启动瞬间的附件负载冲击。该滑轮的设计完全逆向匹配成熟车型的轮系参数，同时针对原有配件易出现的楔面磨损、轮毂开裂问题做了结构优化，轮毂与轮辐的过渡圆角从原有R2加大到R3，降低应力集中系数，可承受的最大瞬时扭矩达到120N·m，覆盖1.6L-2.4L排量自然吸气及小排量涡轮增压发动机的发电机传动需求，不仅可用于售后维修替换场景，也可作为同规格发电机改装升级的配套传动部件使用。
