医用试管包装线塑料带插入给料机构

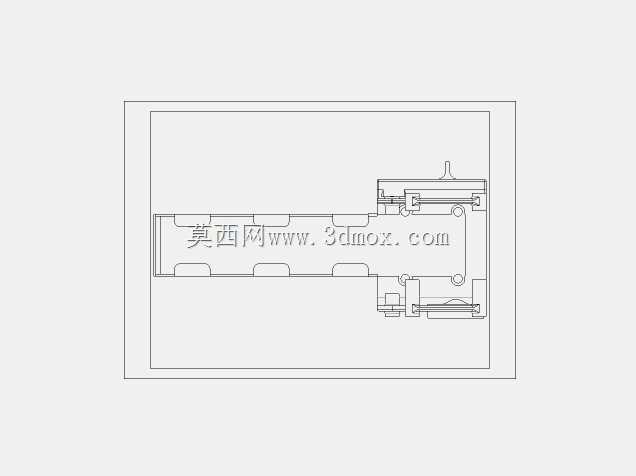

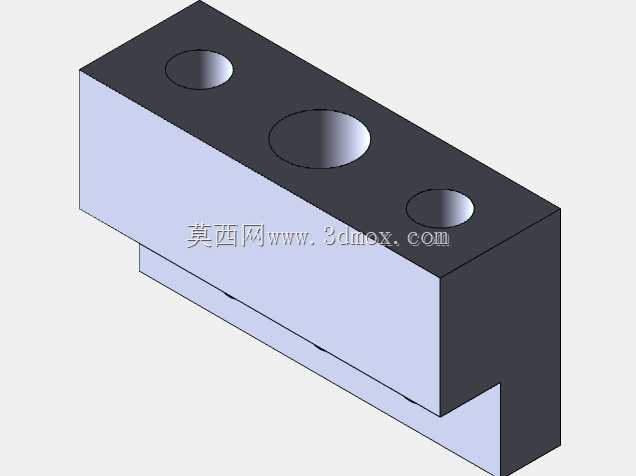

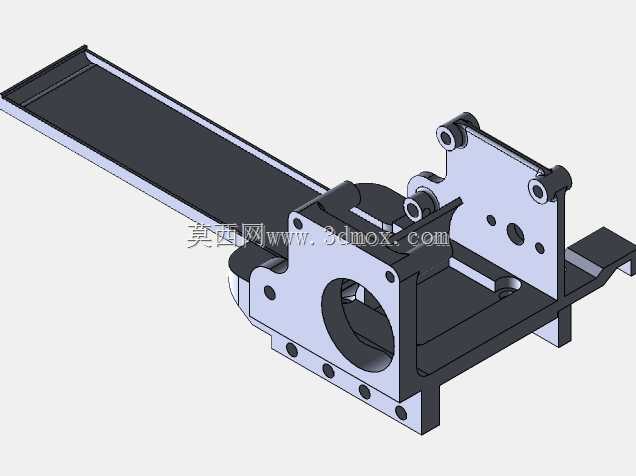

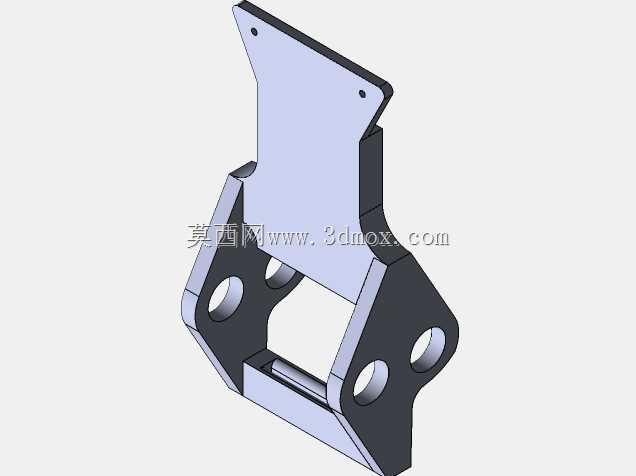

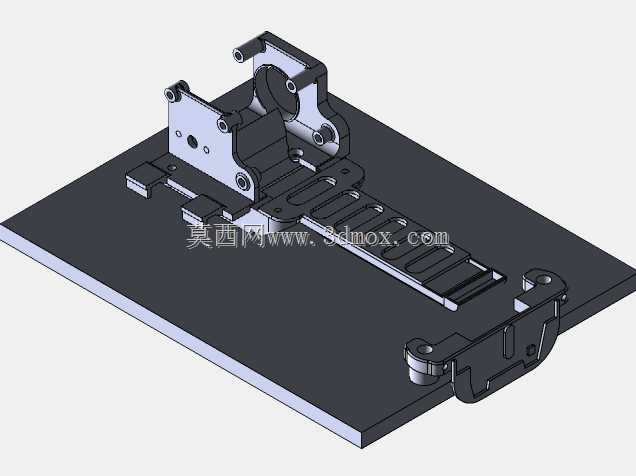

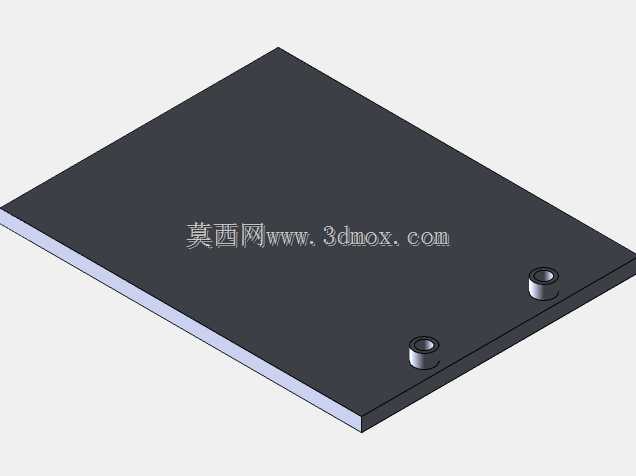

　　这套给料机构是医用试管自动化包装产线上的核心执行组件，核心作用是在完成定位的医用试管外周精准插入配套塑料带，为后续试管的束带封装、标识固定工序做前置准备，适配医用耗材生产车间洁净环境下的连续化作业需求，可对接前端试管理料上料工位与后端封装检测工位，减少人工介入带来的污染风险与操作误差。从结构布局来看，整套机构以一块平整的安装基板作为承载基准，基板上预留了多组标准安装孔位，可直接固定在包装线的型材机架上，安装时需保证基板上平面与产线输送面的平行度误差控制在0.1mm以内，避免送料过程中出现卡滞偏差。基板上集成了两大核心功能模块，靠近前端的是试管定位夹持模块，采用双侧对称立板支撑结构，立板上加工有与试管外径匹配的弧形定位槽，

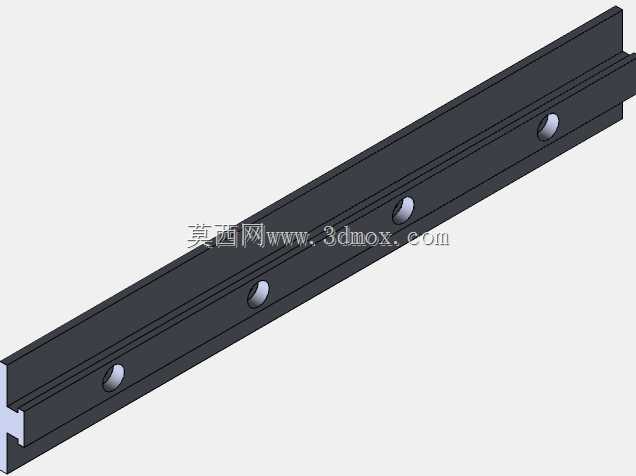

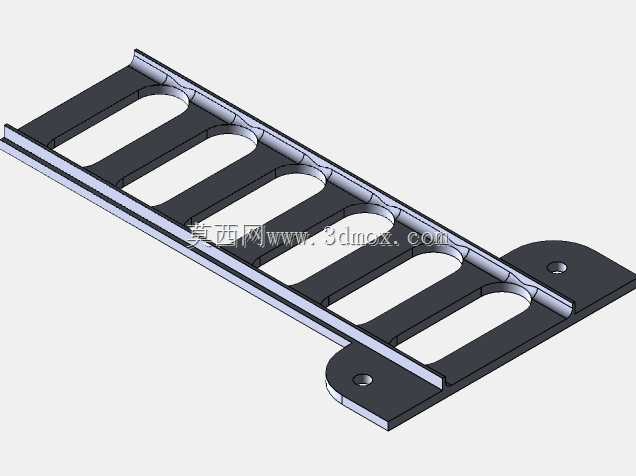

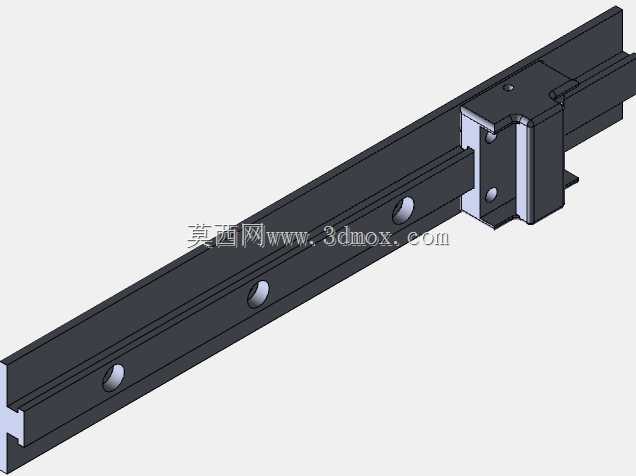

　　槽面做了圆角钝化处理，避免刮伤医用试管的透明管壁，立板之间设置了可微调的压持结构，可适配不同管径规格的医用试管定位，定位重复精度可达±0.05mm，能保证塑料带插入时试管不会出现偏移窜动。基板中部到后端是塑料带送料插入模块，设置了带导向槽的滑动送料轨道，轨道槽宽与所用塑料带的厚度匹配，槽内做了镜面抛光处理，降低塑料带送进过程中的摩擦阻力，轨道末端设置了插入导向嘴，可将平直输送的塑料带顺畅引导至试管外周的预设插入位置，滑动模块采用线性导向结构，送进行程可根据塑料带的插入深度需求做无级调整，行程范围覆盖10mm到50mm，适配不同规格试管的包装需求。设计过程中优先考虑了医用耗材生产的洁净要求，所有结构件均采用易清洁的无死角设计，

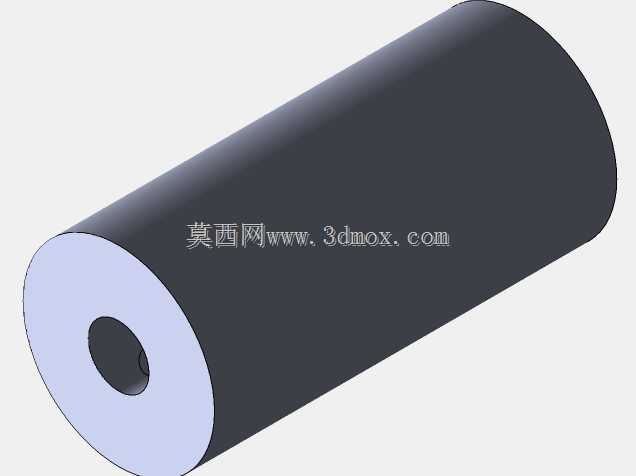

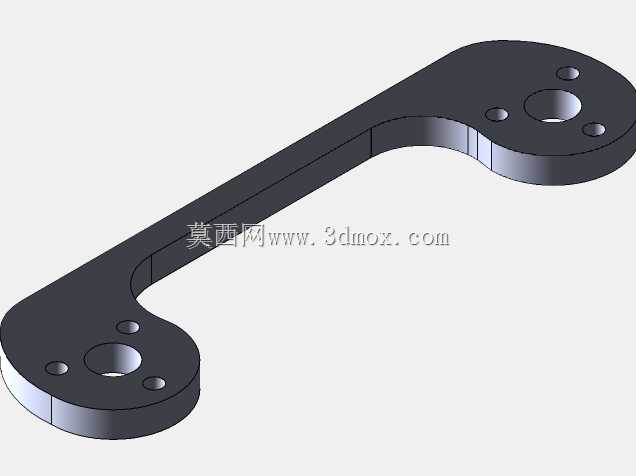

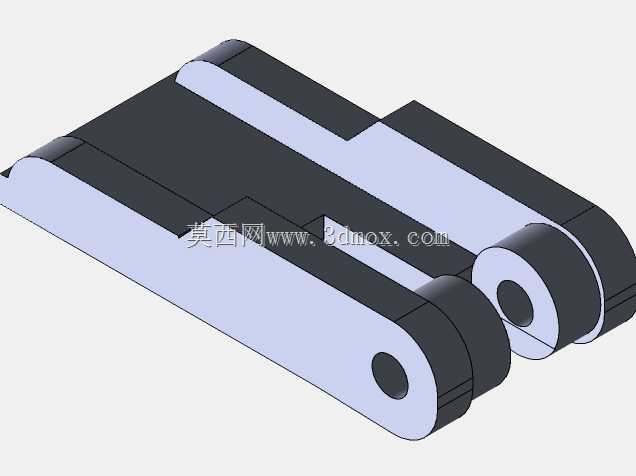

　　不存在积尘积液的隐蔽缝隙，外露零部件均可快速拆卸完成清洁消毒，符合医用生产环境的卫生规范。同时兼顾了机构的运行稳定性，所有铰接转动位置均采用自润滑耐磨衬套，无需频繁加注润滑油即可满足长时间连续运行的磨损要求，减少设备维护频次。机构的动力输入接口预留了标准的连接位，可对接产线的凸轮传动机构或者独立的小型驱动单元，不需要额外做复杂的转接结构，安装调试时仅需调整定位槽与输送线试管工位的同轴度，以及送料轨道的行程终点位置，即可快速投入使用。整套机构的外形轮廓规整，安装基板的长宽尺寸适配常规包装线的工位安装间距，不会与周边的理料、检测、封装机构产生空间干涉，侧向预留了传感器安装位，可加装到位检测传感器，实现塑料带送料到位、

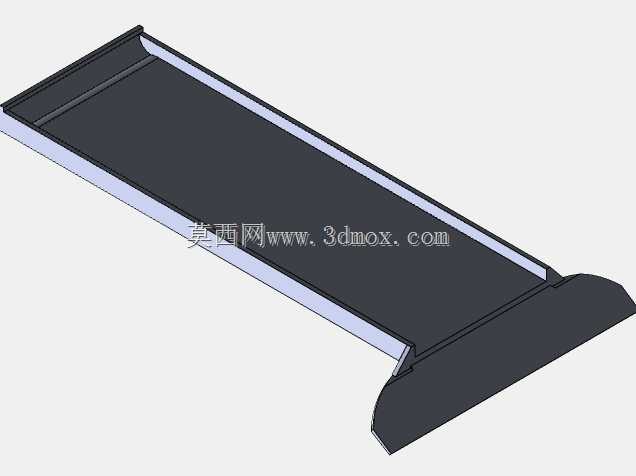

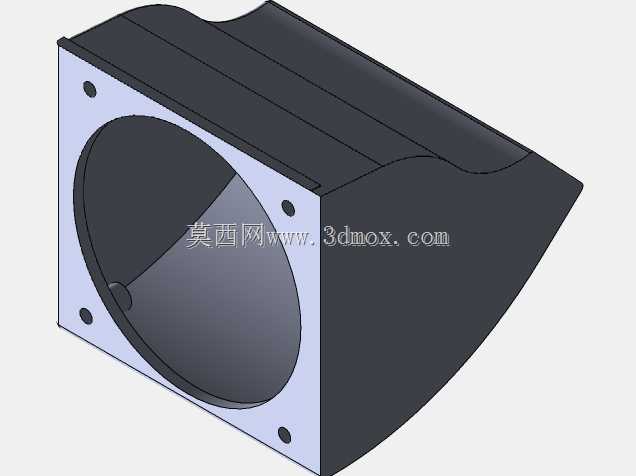

　　试管定位到位的信号反馈，接入产线的控制系统后可实现全自动化的连续作业，单工位作业节拍可达每秒1次，能匹配中高速医用试管包装线的产能需求。在结构细节处理上，所有外露的棱边均做了倒角处理，避免操作人员调试设备时被划伤，所有紧固件均采用内六角不锈钢标准件，满足洁净环境下的防锈要求，送料轨道的入口处设置了喇叭口导向结构，方便塑料带卷料的穿带上料，减少换料调试的辅助时间。
