自定义款3.5mm四极音频插头连接器设计

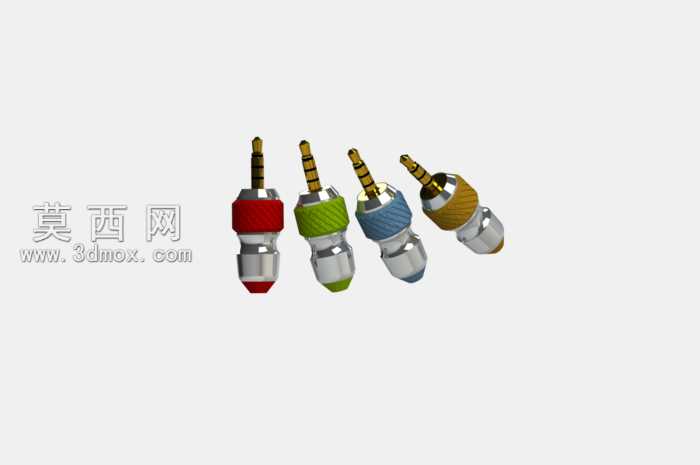

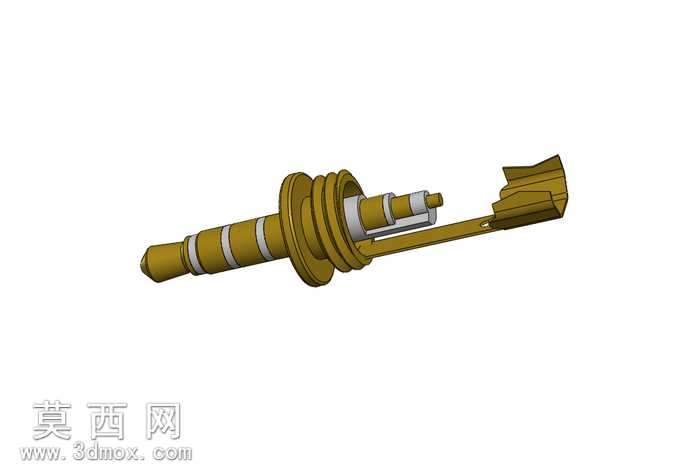

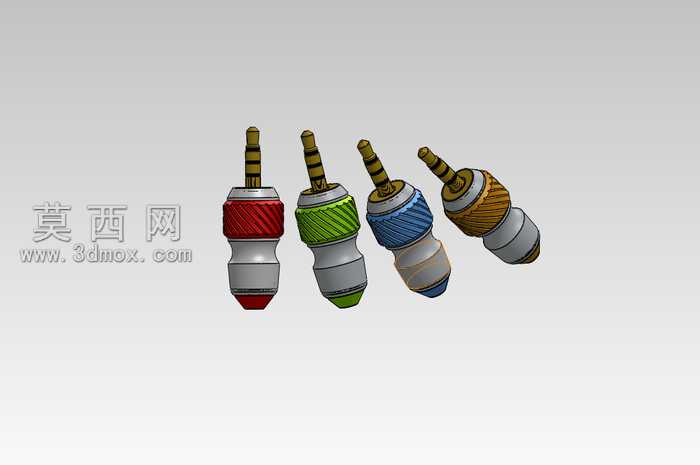

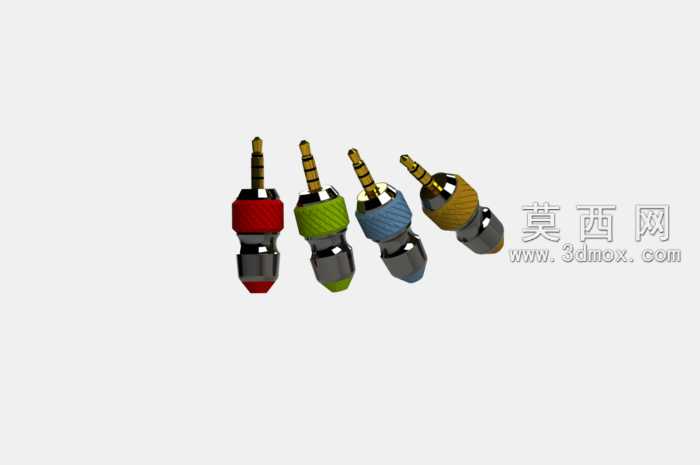

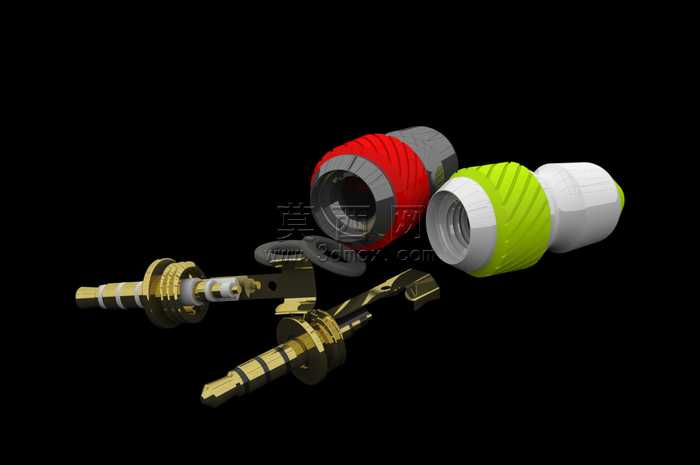

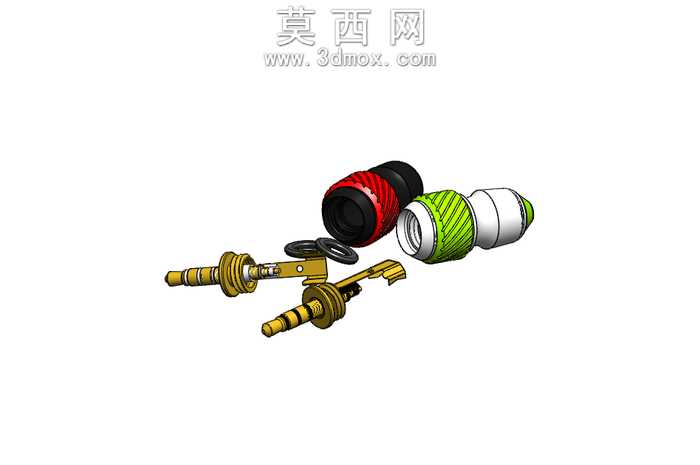

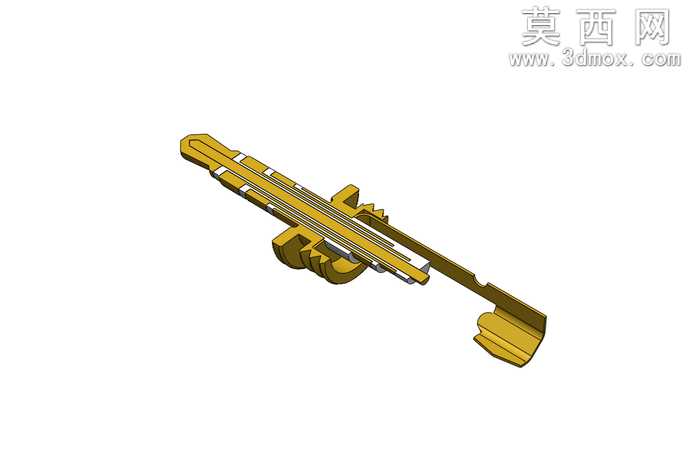

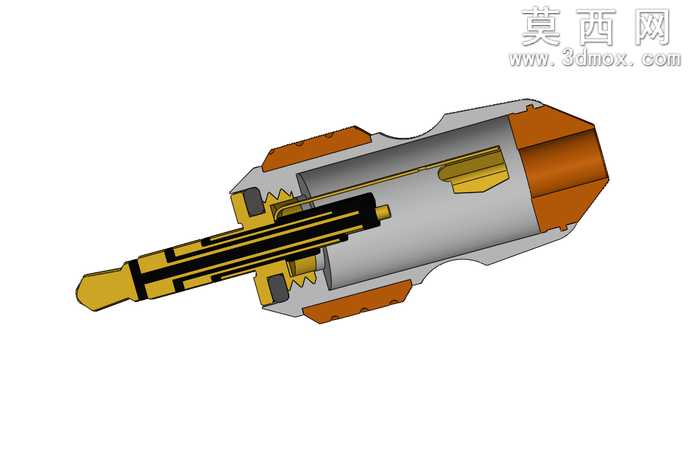

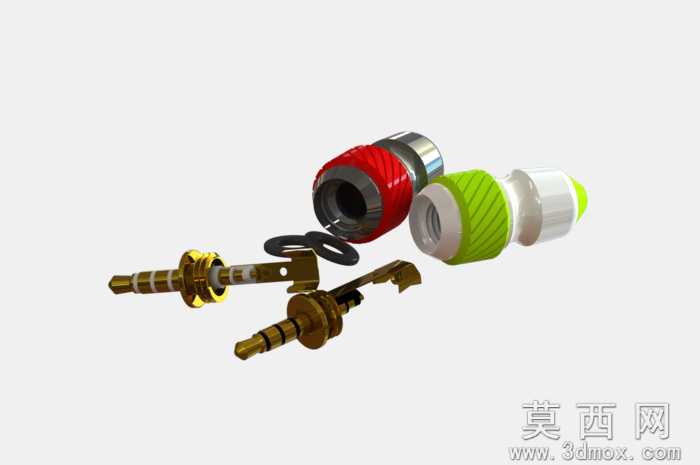

本作品为自定义设计的3.5mm四极音频连接器三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据3.5mm音频接口通用规范确定插芯的基准尺寸，对四个信号极的分段长度、绝缘隔圈的厚度公差进行精准约束，保证公头与标准母座的适配兼容性。建模过程中对插针部分采用多段回转体特征叠加构建，还原镀金接触层的阶梯结构，同时对插针尾部的焊线卡位做了细节优化，增设防脱卡扣结构，方便实际生产中的线材焊接与固定。外壳部分设计了两款差异化外观方案，一款采用红色滚花纹理金属外壳，搭配黑色橡胶防水密封圈，另一款采用绿色斜纹防滑外壳搭配白色尾套，尾端做了锥形过渡处理，可适配不同线径的音频线材，外壳与插芯的配合间隙控制在0.02mm以内，保证装配后的同轴度与结构稳定性。渲染阶段针对不同部件赋予对应材质属性，插针接触部分设置为高反射镀金金属材质，还原镀金层的暖金色金属光泽与细腻反光；金属外壳部分分别赋予红色阳极氧化金属与绿色哑光塑胶材质，滚花与斜纹纹理通过凹凸贴图实现细节呈现，密封圈设置为哑光黑色橡胶材质，尾套部分赋予半透明白色塑胶材质，通过调整粗糙度与折射参数还原塑胶的温润质感。结构设计上充分考虑实际使用场景的耐用性，插针与绝缘基座采用过盈配合设计，避免插拔过程中插针松动移位，外壳与基座之间增设卡位凸点，装配后无需额外粘接即可实现牢固固定，四极结构分别对应左声道、右声道、麦克风与接地回路，各电极之间的绝缘隔圈做了加厚处理，降低信号串扰风险。整体设计兼顾了结构实用性与外观辨识度，两款外壳方案可适配不同定位的音频线材产品，模型完整还原了连接器的所有装配细节，可直接用于结构验证、开模参考与产品展示。
