镀锌外六角全螺纹螺钉三维建模作品

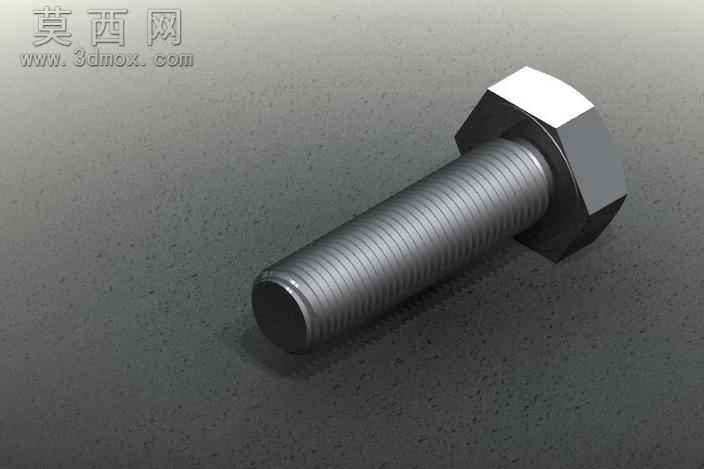

本作品为外六角全螺纹螺钉的三维建模成果，建模过程严格遵循DIN 961、ISO 8676相关标准参数，以M10规格、螺距1mm、公称长度35mm的8.8级镀锌六角头螺钉为原型开展全参数化设计。建模初期先梳理螺钉的核心结构组成，将整体拆分为六角头部、全螺纹螺杆两个核心结构模块，优先搭建全局参数坐标系，将螺纹大径、螺距、螺杆长度、六角头对边宽度、六角头厚度、头部倒角角度等核心尺寸全部设置为可调整参数，方便后续同系列不同规格螺钉的快速衍生设计。螺杆部分的建模先绘制公称直径对应的圆柱基体，针对全螺纹结构采用螺旋线扫描切除的方式生成牙型，建模过程中严格匹配标准螺纹牙型角、牙顶与牙底的圆弧过渡尺寸，还原真实螺纹的啮合结构特征，避免出现牙型失真、螺距错位的问题，同时对螺杆末端的倒角做精细化处理，还原紧固件装配时的导入导向结构。六角头部建模先绘制标准正六边形草图，拉伸为对应厚度的实体后，对头部上下边缘做标准要求的倒角处理，同时在头部与螺杆衔接的位置做合理的过渡圆角处理，还原实际冷镦加工形成的工艺圆角特征，避免出现直角衔接的应力集中结构，让模型结构更贴合实际生产的零件形态。材质与渲染环节，针对镀锌处理的表面特征，调配带有细腻金属颗粒质感的镀锌钢材质，设置合理的金属度、粗糙度参数，还原镀锌层略带哑光的银灰色金属光泽，避免出现过于镜面的失真效果；渲染时采用柔和的侧上方主光源搭配底部补光，清晰呈现六角头的棱边结构、螺纹的螺旋走向与表面质感，通过暗调哑光背景突出螺钉本身的结构细节，让渲染效果兼具工业真实感与结构展示性。整体建模过程兼顾参数化可调性与结构还原度，既保证各部分尺寸符合紧固件标准要求，也还原了实际零件的工艺细节特征，可用于机械装配模拟、紧固件选型展示、产品结构教学等多种场景。
