小型台式塑料热熔焊接设备结构设计

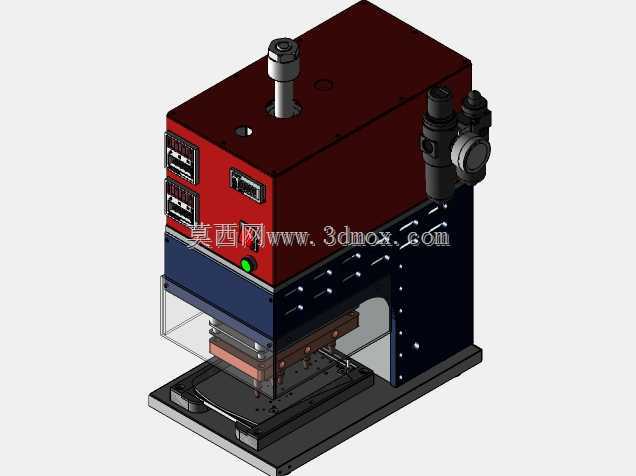

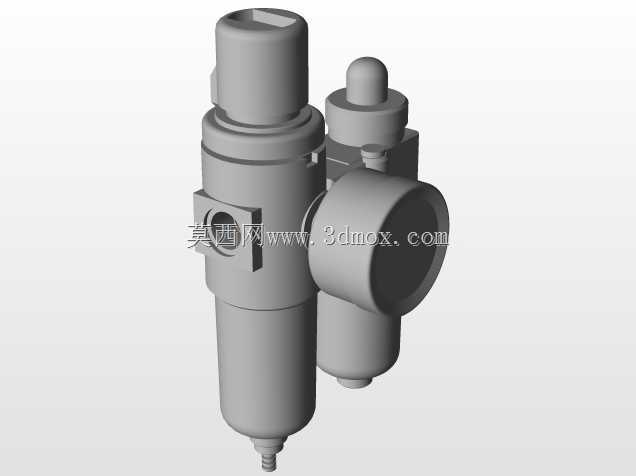

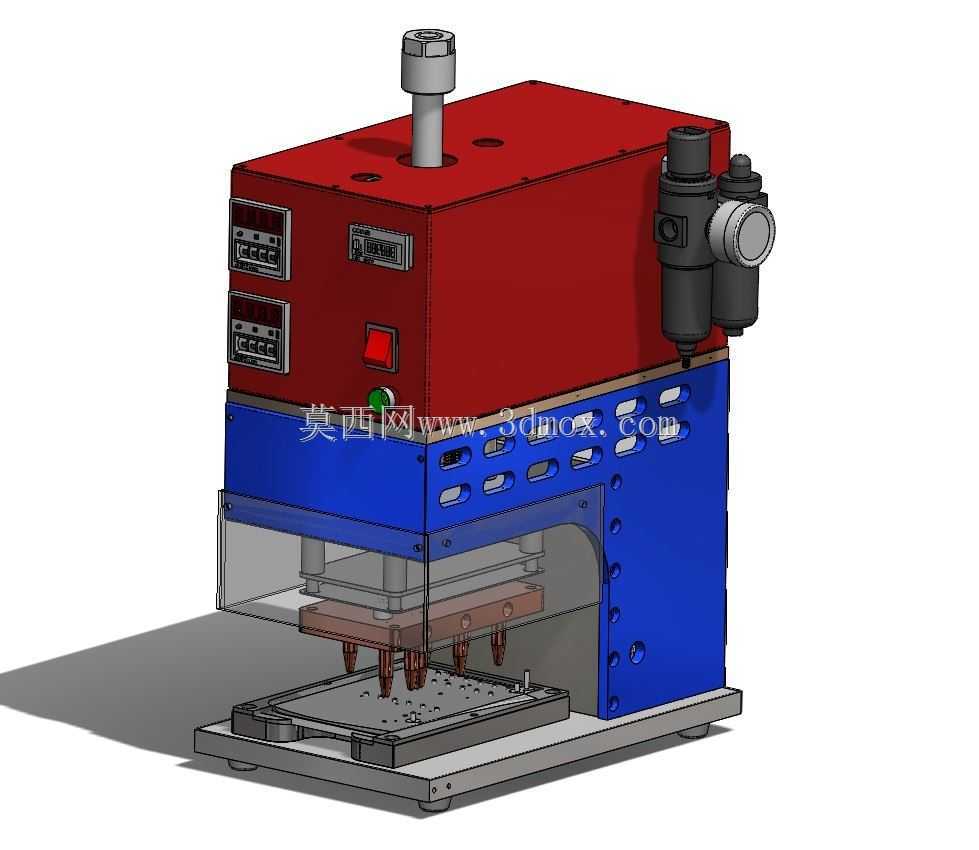

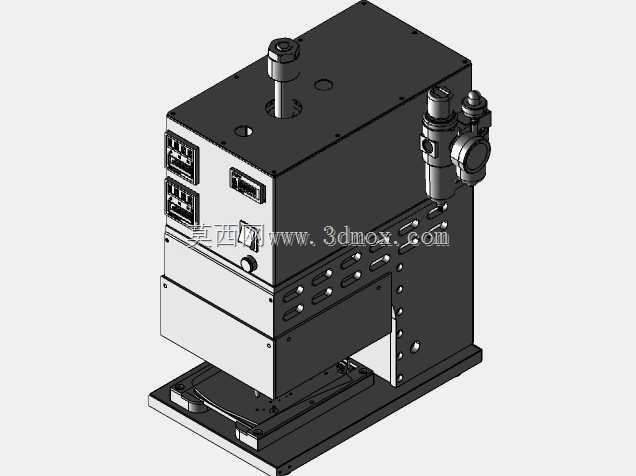

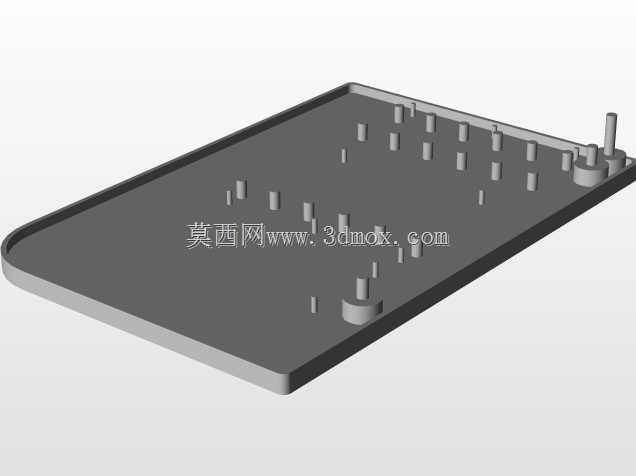

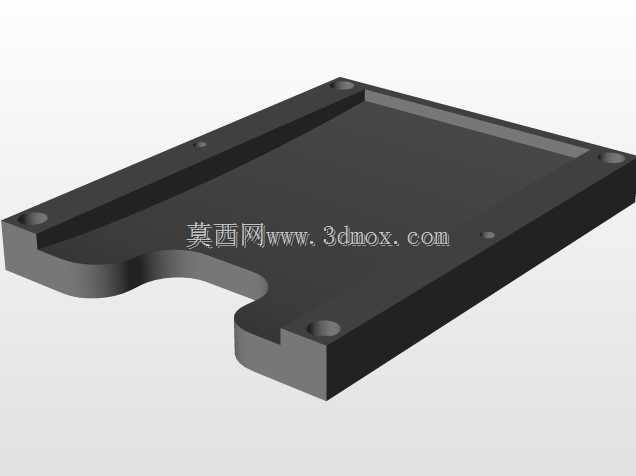

　　这款台式塑料焊接设备主要面向小尺寸塑料件的热熔铆接、热熔压合加工场景，常见于消费电子小塑料壳体、传感器塑料封装组件、小型家电塑料配件的生产工序中，可替代传统胶粘、超声波焊接在薄壁、带精密嵌件塑料件加工中的应用，避免超声波焊接带来的振伤嵌件、表面震纹问题。设备采用上下分层的柜式台式结构，下部为焊接作业腔，上部集成控制与动力调节组件，整体安装边界控制在桌面级设备范畴，无需额外做地面基础固定，可直接放置于标准工业工作台面使用，作业腔预留的工装安装位可适配不同尺寸的定制焊接夹具，更换产品时仅需更换下模工装与上模热熔头即可快速切换生产。设计时将气动调压过滤组件布置在设备侧方，既方便操作人员实时调整焊接压力，也避免管路走线干涉作业区域，

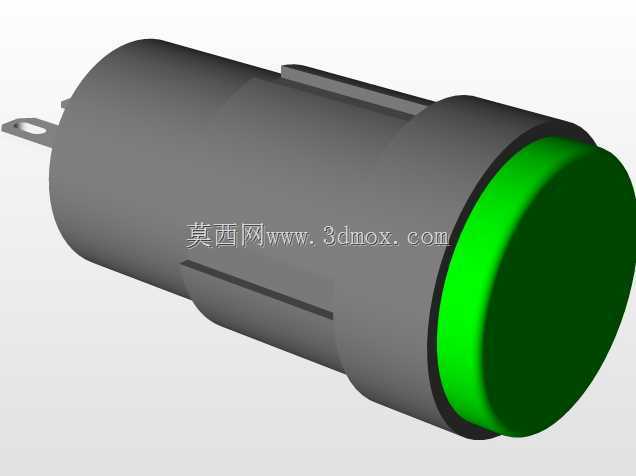

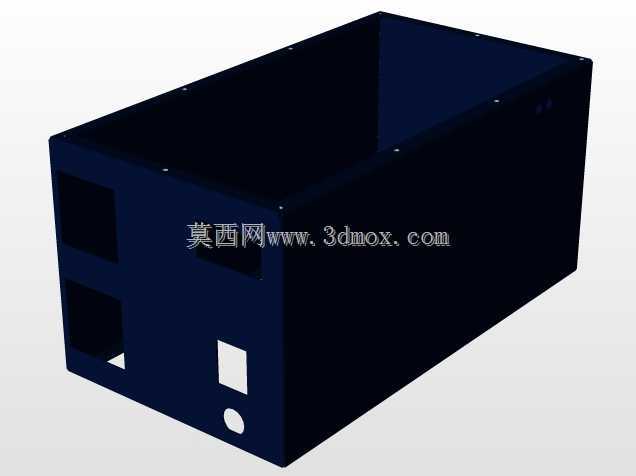

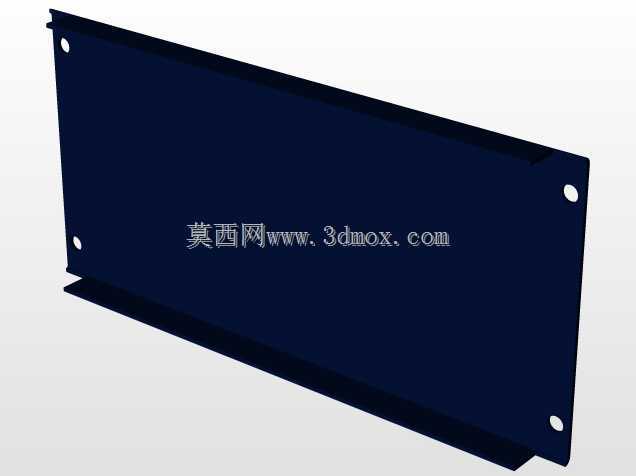

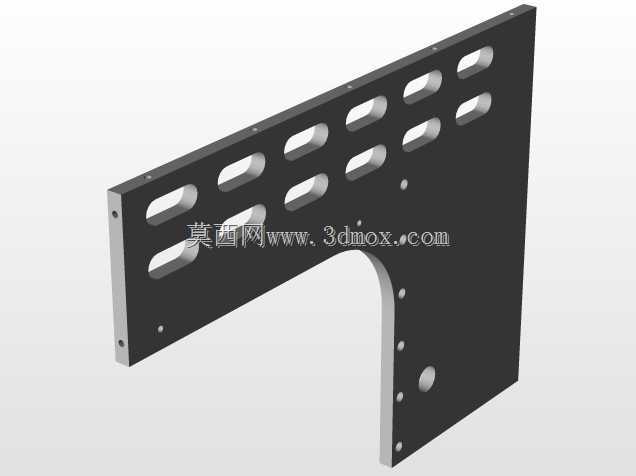

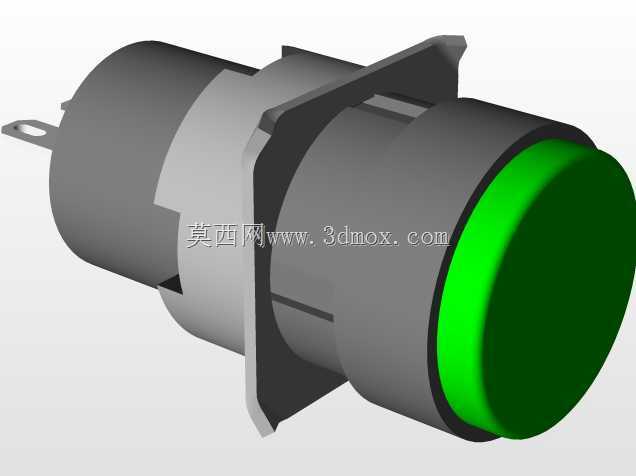

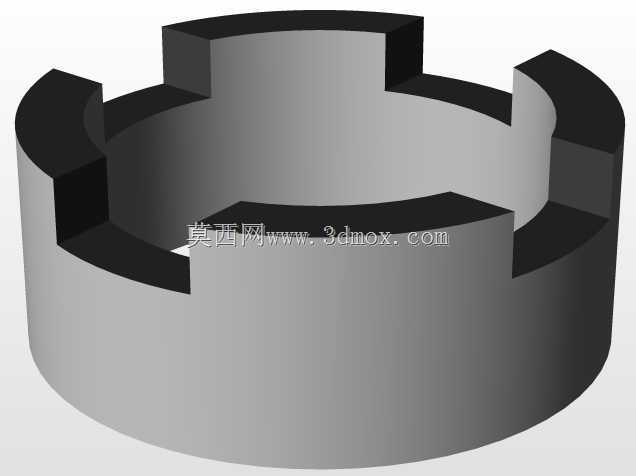

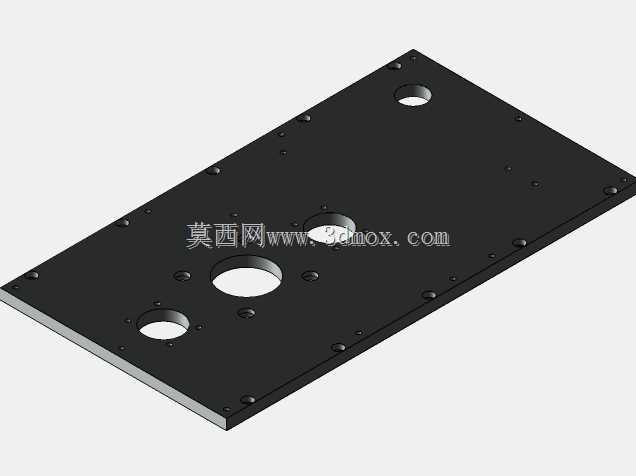

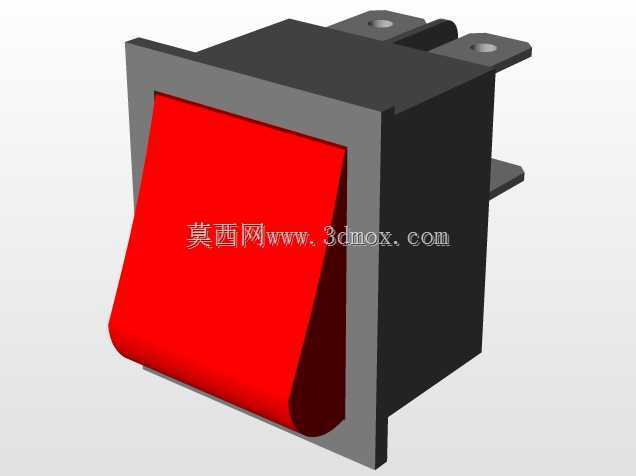

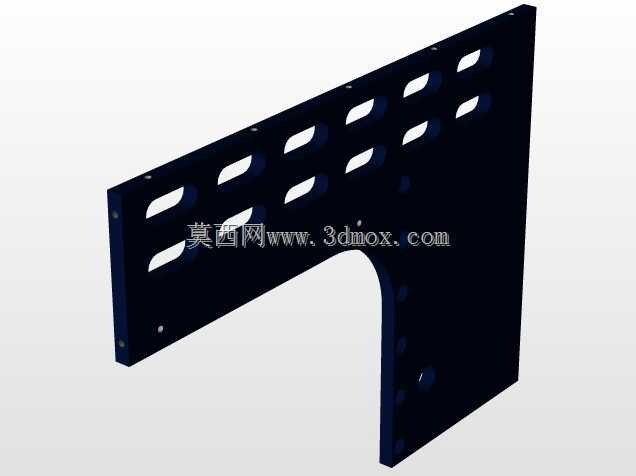

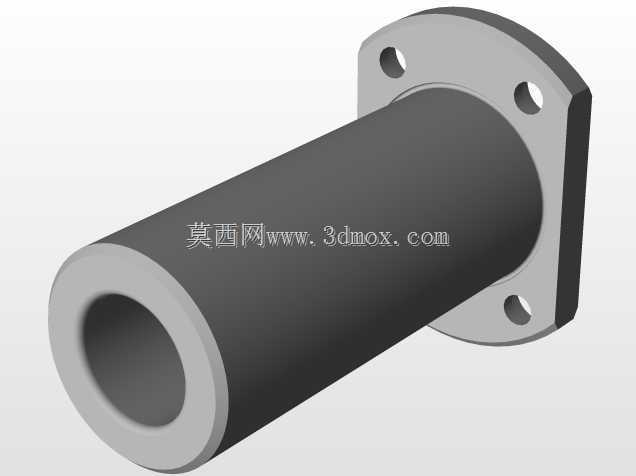

　　正面布置的数显温控模块可独立控制多组热熔头的加热温度，适配不同熔融温度的塑料材质加工需求，红色急停按钮与启动按钮布置在正面易操作区域，符合设备安全操作的人机工程要求。上模升降采用导柱导向结构，保证热熔头下压时的平行度，避免压合偏斜导致的焊接强度不均问题，下部作业区设置透明防护挡板，既可以观察焊接过程中的热熔状态，也能防止热熔过程中少量塑料飞溅伤及操作人员。设备的热熔头采用快换式安装结构，针对不同的塑料铆点形状、压合面形状可快速更换对应焊头，加热模块采用内置式加热棒，温度反馈响应速度快，温控精度可满足多数工程塑料的热熔加工窗口要求。整体机架采用钢板拼接式结构，兼顾结构刚性与设备轻量化，底部设置可调脚杯，可适应不平整的工作台面，保证设备放置水平，避免长期使用过程中因设备倾斜导致的导柱磨损、压合精度下降问题。气路走线与电路走线在设备内部做分槽布置，避免高温区域影响气管使用寿命，也方便后期维护时的线路排查。
