3D打印机屏蔽链传动导向结构

　　在桌面级FDM3D打印机的运动系统优化中，线缆与传动部件的防护一直是容易被忽略却直接影响设备长期运行稳定性的细节，本次涉及的屏蔽链结构，正是针对小尺寸桌面机型的走线防护需求设计的专用导向部件。日常车间里调试过不少入门级CR系列3D打印机的工程师都有体会，喷头做X轴往复高速移动时，随动的加热线、温控线、风扇供电线如果没有规整的导向防护，反复弯折几个月就会出现线芯断裂、外皮磨损短路的问题，轻则触发温控报错中断打印，重则烧坏喷头加热块甚至主板，而传统的工业拖链对于打印行程仅200mm左右的小尺寸机型来说，安装空间冗余、运动负载偏大，反而会增加X轴电机的带动负荷，影响高速打印时的走位精度。

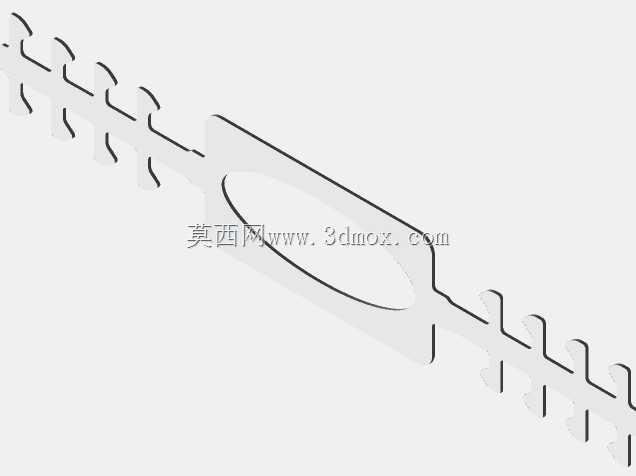

　　这款屏蔽链的设计思路完全围绕小尺寸机型的安装边界展开，整体采用扁平式轻量化构型，链节之间做了等距的限位卡合结构，每一节链节的弯折角度都做了硬性限位，避免过度弯折拉扯内部线缆，同时链节侧壁做了连续的卡槽式结构，既可以把线缆完全约束在链身内部，防止打印过程中线缆剐蹭打印件或者机架型材，又能在链身往复弯曲时保持规整的弯曲半径，不会出现局部折角的情况。从安装适配性来看，这款屏蔽链的两端固定位做了通用化的卡槽设计，可以直接卡在2020铝型材的槽位上，不需要额外设计定制的固定支架，链身整体厚度控制在8mm以内，安装在X轴横梁侧面时不会和Z轴的升降滑台产生运动干涉，哪怕是打印尺寸到X轴最大行程位置，链身的弯曲弧度也不会超出机架的侧边边界，

　　不会额外占用设备的外部放置空间。从功能特性上来说，这款屏蔽链除了基础的线缆防护作用，链身的镂空结构还能减轻自身重量，整段适配CR10机型X轴行程的链身总重量不到20g，对于42型步进电机的X轴传动系统来说，增加的负载几乎可以忽略，不会影响原有打印参数下的加速度设置，也不会因为额外负载导致电机丢步。在实际装配场景中，这款屏蔽链的内部走线空间可以同时容纳3根高温加热线、2根热电偶温控线以及2根散热风扇的供电线，线缆穿入后可以在链节的卡槽位置做少量的扎带固定，避免线缆在链身内部窜动，链节之间的连接缝隙做了0.2mm的间隙预留，哪怕是用PLA材料打印制作，在设备工作时喷头附近的环境温度升到50摄氏度左右，也不会因为材料轻微热胀出现链节卡滞、

　　运动不畅的问题。不少做3D打印机改装的爱好者在给老机型做升级时，经常会遇到选不到合适尺寸拖链的问题，要么拖链宽度太宽装不上，要么弯折半径太大突出机架，这款屏蔽链的尺寸设计完全匹配小尺寸桌面机型的安装空间，链节的模块化设计还支持根据实际的行程长度自由增减链节数量，不需要整根更换，哪怕是不同行程的同系列机型，也可以通过调整链节数量快速适配。在实际打印测试过程中，安装这款屏蔽链的设备连续运行超过200小时的高速打印任务，X轴往复运动过程中链身运行顺滑，没有出现异响或者卡滞的情况，内部的线缆也没有出现松动或者外皮磨损的痕迹，相比没有安装走线防护的设备，线缆相关的故障发生率能降低九成以上。另外这款屏蔽链的表面做了平滑的圆角处理，没有尖锐的棱角，在日常维护拆装设备的时候不会划伤操作人员的手部，链身的椭圆握持位设计也方便在拆装的时候快速施力，把链节从卡槽里拆下来进行线缆更换或者维护，不需要借助额外的撬棒类工具，日常维护的便利性提升不少。对于做3D打印机结构设计的工程师来说，这类轻量化的走线防护结构，也可以拓展应用到其他小行程的直线运动机构上，比如小型激光雕刻机的X轴走线、写字机器人的笔架走线等场景，只要调整两端的固定位结构，就能快速适配不同的设备安装需求，不需要重新设计整个链身结构，能大幅缩短相关配件的设计周期。
