砂光作业用气动叶片式马达结构

　　这款叶片式气动马达主要面向手持或台式砂光作业场景开发，在家具漆面打磨、金属焊缝余高去除、复合材料表面毛边处理这类需要稳定转速输出且负载波动频繁的工况下，相比电动打磨动力头具备更强的抗过载能力，即便打磨瞬间接触压力过大导致转速骤降，也不会出现电动类产品烧损绕组的问题，压缩空气泄压后即可快速恢复正常工作状态，适配车间集中供气的批量打磨工位，也能搭配小型空压机在户外维修场景下使用。

　　从功能特性来看，该结构采用径向叶片布局，压缩空气从进气口进入缸体后推动叶片带动转子旋转，输出端直接连接砂光片安装盘，省去了额外的传动减速结构，整体动力传递路径短，空转转速响应快，空载启动气压仅需0.4MPa即可带动砂光盘平稳转动，正常工作气压区间在0.5-0.7MPa，输出扭矩能够覆盖80-180目砂纸片的粗磨到半精磨作业需求，作业过程中压缩空气持续从排气口带出马达运转产生的热量，长时间连续作业也不会出现外壳温度过高的问题，适合工位上长时间重复性的打磨作业。

　　设计过程中优先考虑了现场维护的便捷性，整体采用阶梯式轴段布局，转子与输出轴为一体化加工结构，减少了装配过程中的同轴度累积误差，缸体与前后端盖通过定位销配合，日常维护更换磨损叶片时，拆开端盖即可直接取出叶片槽内的叶片，不需要额外拆卸输出端的砂光盘连接结构，叶片采用自润滑材质制作，适配不含油雾的干燥压缩空气供气场景，降低车间供气系统的油雾处理成本。进气口设置在马达上部侧方，采用标准内螺纹接口，能够直接对接车间常用的快插气管接头，不需要额外制作转换接头。

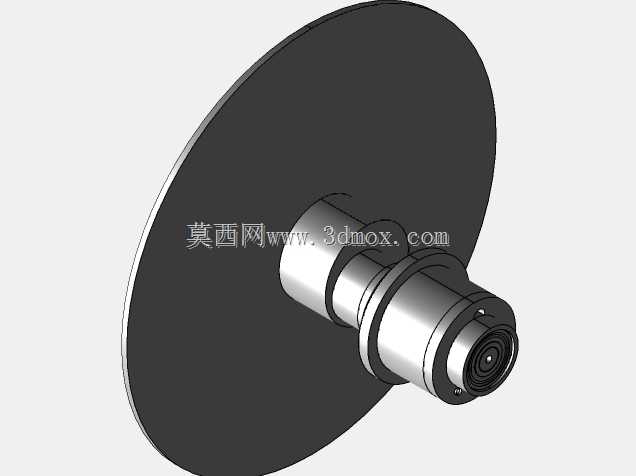

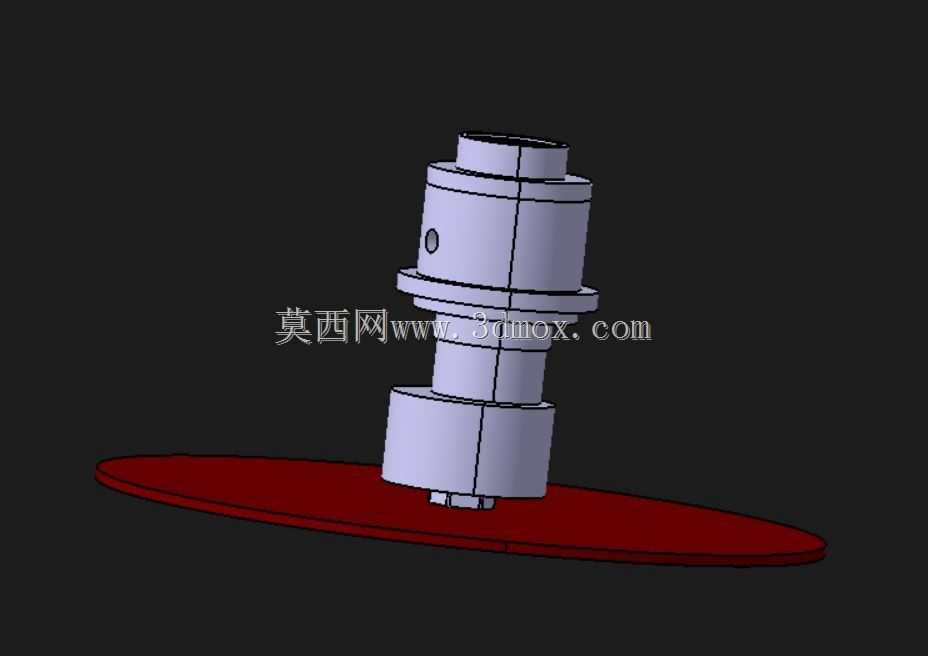

　　安装边界方面，马达主体为多层阶梯圆柱结构，最大外径处为中间的缸体外圆，上下端的轴段分别作为进气端定位和输出端连接结构，输出端的法兰盘直接贴合砂光盘的安装基面，通过中心的锁紧结构固定砂光盘，砂光盘直径覆盖常规5寸打磨盘的安装尺寸，安装后整体重心落在输出轴轴线上，手持作业时不会出现偏重导致的打磨震纹问题。马达整体轴向尺寸紧凑，安装到固定式砂光机支架上时，不需要预留过大的轴向安装空间，侧方的进气接口距离安装基面的距离经过核算，接气管后不会与支架的压紧结构产生干涉，适配市面上多数通用砂光机的安装位尺寸，替换原有老化动力头时不需要重新改动支架结构。

　　结构细节上，缸体上的工艺孔做了密封处理，避免压缩空气泄漏导致的输出扭矩下降，叶片与缸体内壁的配合间隙控制在合理范围，既保证叶片滑动顺畅，又不会因为间隙过大导致气压损失，输出轴的连接端做了防转结构设计，砂光盘安装后不会出现相对打滑的问题，即便在大接触压力的打磨工况下，也能保证动力稳定传递到砂光盘上，减少打磨过程中的动力损耗。
