钣金加工用多孔定位钻孔样板结构

　　在钣金件批量加工作业场景里，这类钻孔定位样板是一线加工环节离不开的辅助工装，很多薄板类零件需要在特定位置加工多个装配孔，要是每一件都重新划线找正，不仅加工效率上不去，不同批次零件的孔位一致性也很难保证，很容易出现后续装配时孔位错位、螺栓穿不进去的问题，直接拖慢整个装配环节的进度。这套钻孔样板的核心作用，就是在钻孔作业前直接贴合固定在待加工钣金件的对应表面，通过样板上预设的导向孔给钻头提供精准的定位导向，不需要重复划线找正，就能保证同批次所有零件的孔位位置、孔间距完全统一，大幅降低单件加工的辅助时间，同时减少人为划线带来的位置误差。从结构设计来看，样板主体采用了异形轮廓的板式结构，轮廓形状完全匹配待加工钣金件的定位基准面，

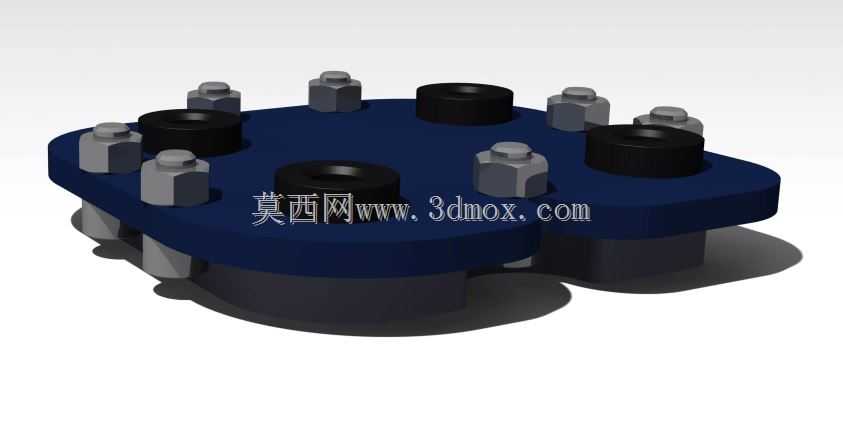

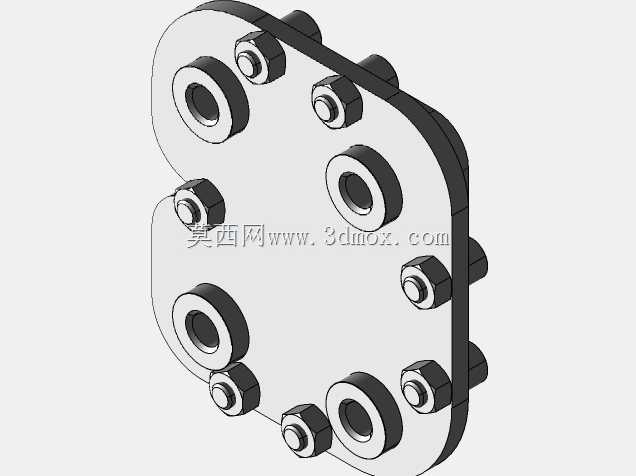

　　能保证每次装夹时样板和工件的相对位置完全固定，不会出现偏移。样板上集成了两类功能结构，一类是带衬套的钻孔导向位，也就是图中黑色的套状结构，这些导向位的内孔尺寸和待加工孔径一一对应，衬套采用耐磨材质制作，能承受钻头反复进出的摩擦，避免样板本体磨损后出现孔位扩大、导向精度下降的问题，延长工装的整体使用寿命；另一类是样板的锁紧固定结构，也就是图中分布在样板周边的六角螺栓压紧结构，这些压紧点的位置经过特意排布，避开了所有钻孔加工位，同时均匀分布在样板轮廓的受力点上，拧紧螺栓后能让样板整个贴合面完全压实在工件表面，不会因为钻孔时的轴向力让样板局部翘起，导致钻孔出现偏斜。设计这类钻孔样板的时候，首先要确认的就是基准统一原则，

　　样板的定位基准必须和待加工零件的设计基准、后续装配基准完全重合，从根源上避免基准不重合带来的位置误差，所有导向孔的位置坐标都是直接从零件的三维设计数模上提取的，孔间距的公差控制比零件图纸要求的孔位公差高一个精度等级，这样才能保证通过样板加工出来的孔位误差落在零件的公差允许范围内。安装边界方面，样板的整体外轮廓比待加工工件的对应加工区域单边宽出足够的压紧位，方便布置压紧螺栓，不会和工件周边的其他结构产生干涉，样板的厚度根据待加工孔径大小匹配，保证钻头切入时导向段有足够的长度，不会因为导向长度太短导致钻头跑偏，同时厚度又不会过大，增加不必要的工装重量，方便一线操作人员拿取装夹。实际使用的时候，

　　操作人员只需要把待加工的钣金件放在钻床工作台上，先将样板贴合在工件表面，对准预先做好的防呆定位标记，再逐个拧紧周边的压紧螺栓，确认样板和工件之间没有缝隙、没有相对窜动之后，就可以直接把钻头对准样板上的导向套往下进给钻孔，不需要每钻一个孔就重新测量位置，钻完所有孔之后松开螺栓取下样板，就能完成整批零件的孔位加工。这种结构的钻孔样板特别适合中小批量钣金件的钻孔加工作业，相比专用的数控钻孔设备，工装制造成本低，操作门槛低，不需要操作人员具备复杂的数控编程能力，普通钻床操作工就能快速上手，而且孔位的一致性完全靠工装精度保证，不会受操作人员技能水平差异的影响，能有效稳定加工质量。在设计过程中还要考虑排屑的问题，导向套和样板本体的连接位置预留了微小的排屑间隙，钻孔时产生的铁屑不会卡在导向套和样板之间，避免顶起样板影响贴合精度，同时样板的边角都做了倒角处理，没有尖锐的毛刺，操作人员拿取的时候不会划伤手，符合车间作业的安全要求。另外，样板上的压紧螺栓位置做了等强度排布，不会出现某个位置压紧力过大导致工件变形，或者某个位置压紧力不足导致钻孔时样板松动的问题，针对不同厚度的钣金工件，只需要更换对应长度的压紧螺栓，同一套样板本体就能适配一定厚度范围内的工件加工，不需要重新制作整套工装，进一步降低了生产辅助成本。
