带运动模拟的小型曲柄滑块活塞传动结构

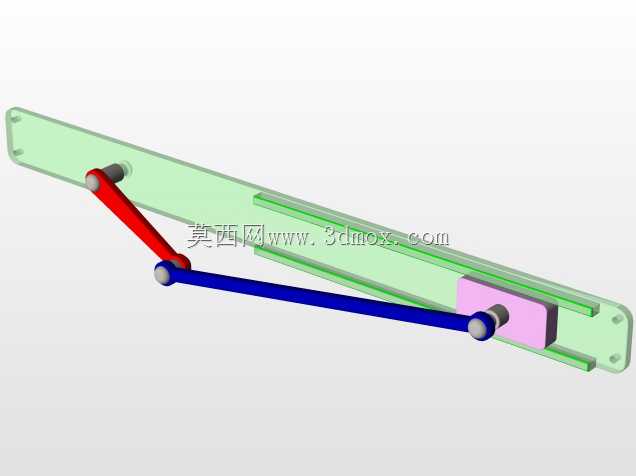

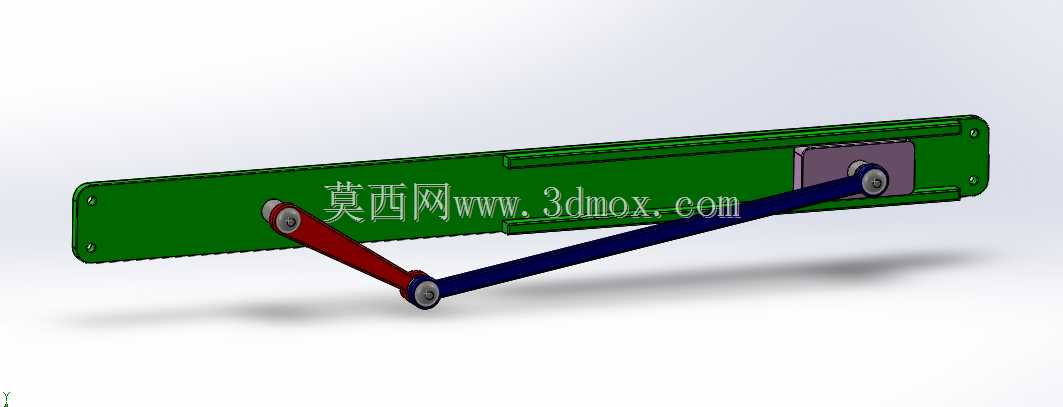

　　这套活塞传动结构采用经典曲柄滑块传动原理设计，整体采用长条形卧式布局，主体导向基座为一体化长槽结构，两侧预留安装固定孔位，可直接通过螺栓紧固在设备安装平面上，无需额外设计复杂的转接支架。导向槽内部加工有与滑块配合的平直导向面，滑块与导向槽的配合间隙控制在合理范围，既保证滑动过程无卡滞，也能避免间隙过大导致的传动抖动，滑块端面预留有外接负载的安装接口，可根据实际使用场景连接不同的执行端部件。

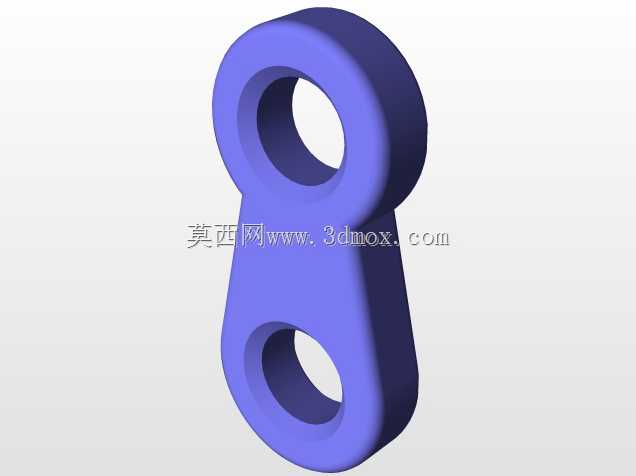

　　传动部分采用双连杆差异化设计，两根连杆长度不同，分别连接曲柄输出端与滑块铰接点，这种非等长连杆的设计可以调整滑块的运动行程曲线，相比传统等长连杆的对称曲柄滑块结构，能够优化滑块在往复运动过程中的速度特性，在工作行程段获得更平稳的运动输出，回程段则可以适当提升回程速度，适配需要快慢行程区分的作业场景。曲柄端采用铰接轴与连杆连接，铰接位置配置耐磨衬套结构，可降低长期往复运动过程中的铰接磨损，延长结构整体使用寿命，所有铰接点的同轴度在设计时做了严格约束，避免运动过程中出现别劲、卡滞的问题。

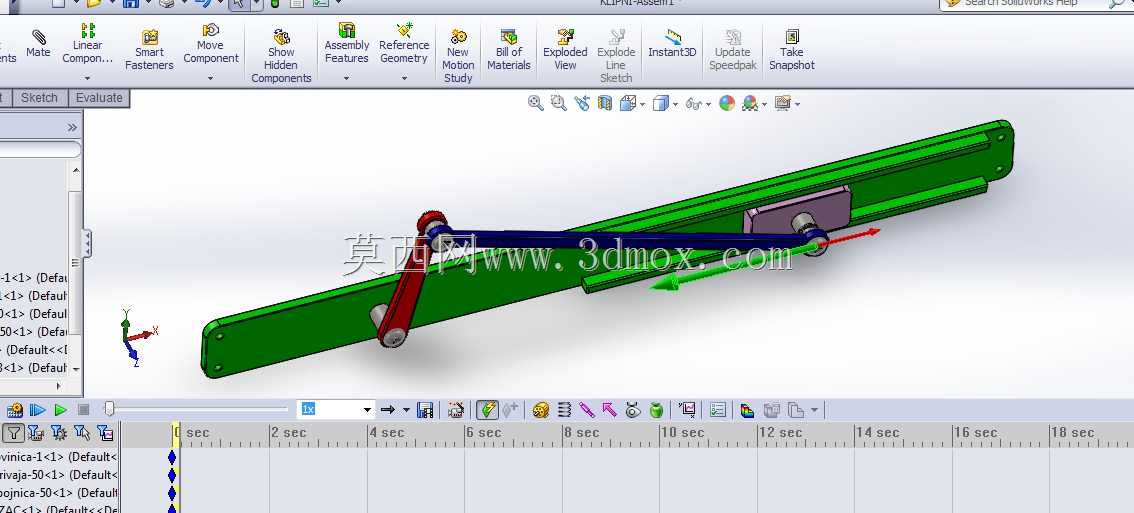

　　从实际应用场景来看，这类小型活塞传动结构可适配多种轻载往复作业场景，比如小型计量泵的动力输出端，通过滑块带动柱塞完成介质的抽吸与推送；也可用于小型自动化设备的直线往复送料机构，替代部分气缸传动方案，在需要精确控制往复行程、运动速度的场合，配合电机驱动可实现稳定的可调速往复运动；还可作为教学演示教具，直观展示曲柄滑块机构的运动原理，配合内置的运动模拟功能，可直接在设计环境中观察不同曲柄转速下的滑块运动轨迹、速度变化、铰接点受力情况，帮助设计人员快速验证传动参数的合理性。

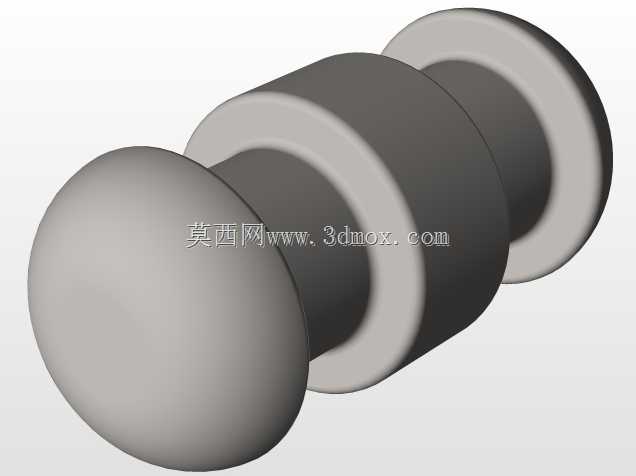

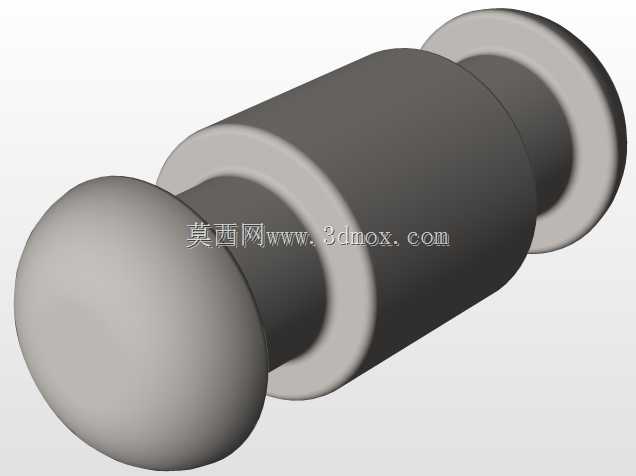

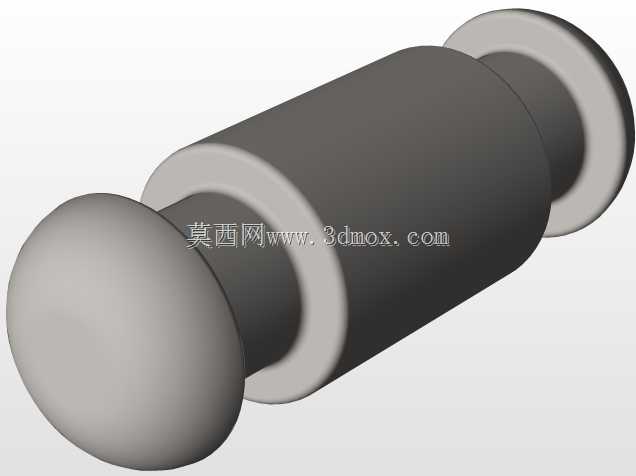

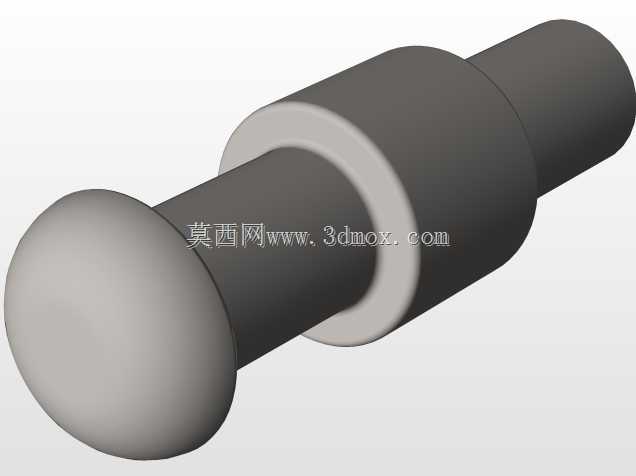

　　设计过程中优先考虑了结构的易加工性与装配便捷性，导向基座采用规则的长条形结构，可直接通过型材下料后铣削加工导向槽完成制作，无需复杂的成型工艺；连杆采用等截面杆状结构，两端铰接孔可一次装夹加工完成，保证孔位同轴度；所有铰接轴均采用标准直径规格，可直接选用标准销轴配件，降低定制加工成本。安装边界方面，整体结构的长度方向尺寸适配小型设备的内部安装空间，宽度方向突出尺寸较小，可嵌入设备的狭长安装腔体内，安装孔位采用对称布局，安装时无需额外调整对位，降低现场装配的难度。

　　结构的运动逻辑经过反复验证，曲柄整周旋转过程中，连杆带动滑块沿导向槽做直线往复运动，运动过程中无死点，传动过程受力均匀，在额定负载下可长期稳定运行。设计时还预留了润滑通道的位置，可在导向槽、铰接点位置加装润滑注油口，方便日常维护保养，减少运动副的磨损。相比齿轮齿条等直线传动结构，这类曲柄滑块活塞结构的传动噪音更低，结构更简单，维护成本更低，适合轻载、高频率往复运动的作业场景，在轻工机械、小型流体设备、教学实验设备等领域都有广泛的适配空间。
