可实现动平衡调节的四连杆传动机构

　　在各类轻工输送、自动化工位切换、小型作业执行端的传动场景里，纯连杆式的传动结构始终占据不小的应用比例，这类结构不需要额外的导轨、丝杠等线性导向件，仅通过回转副的铰接约束就能实现既定轨迹的往复运动，相比带传动、链传动，连杆传动的刚性更强，传动过程无打滑滞后，在需要精准节拍匹配的工位上，连杆结构的重复定位一致性更有保障。这套四连杆平衡机构的设计核心，是解决常规曲柄摇杆机构在高速往复动作时的动不平衡问题，很多一线做设备改造的工程师都遇到过类似问题：普通四连杆在运行转速超过120rpm时，连杆的质心偏移会带来明显的机架振动，长期运行会导致铰接处的轴承过早磨损，甚至带动整个设备机架出现共振，影响工位上其他检测、装配组件的精度。

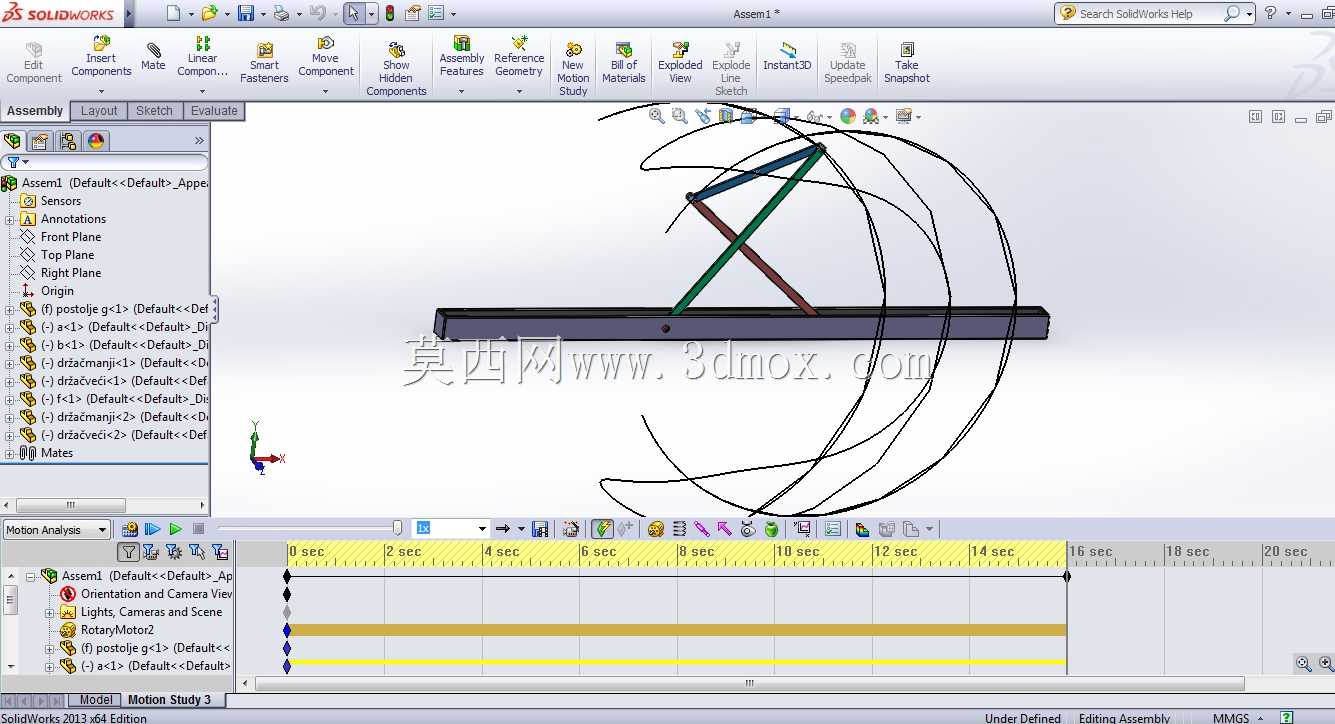

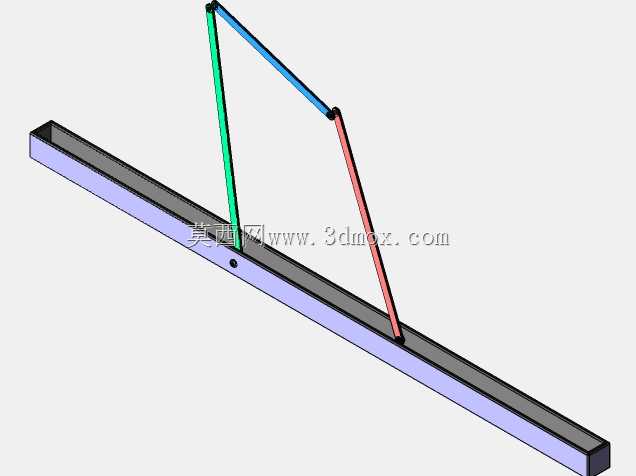

　　这套结构在设计时没有采用额外加装配重块的常规方案，而是通过调整两根从动连杆的质心分布，将运动过程中产生的惯性力在机构内部实现部分抵消，从仿真界面的运动轨迹线能看到，连杆端点的运动轨迹是平滑的闭合曲线，没有出现急回特性带来的轨迹拐点突变，这意味着机构在整个运动周期内的加速度变化更平缓，冲击载荷更小。从安装边界来看，这套机构的固定铰接座采用平直的长条形安装基座，基座上的铰接孔位采用统一的孔距标准，适配市面上常用的45号钢机加工铰接销轴，安装时不需要额外定制特殊规格的紧固件，基座的底面为全平面设计，可以直接通过T型螺栓固定在铝型材工作台或者钢制焊接机架上，不需要额外加工安装沉台。在功能特性上，这套机构可以通过更换不同长度的连杆件，

　　调整输出端的运动轨迹范围，当需要实现小幅度的高频摆动时，可以缩短摇杆的有效长度，降低输出端的线速度；如果需要实现大行程的往复移送，则可以更换更长的曲柄件，扩大轨迹的覆盖范围。设计过程中，所有铰接位置都预留了标准轴承的安装位，没有采用直接的销轴与孔的硬摩擦配合，这一点在实际投产时能大幅降低后期的维护频次，常规工况下只需要每半年补充一次润滑脂就能保证运行顺畅。很多工程师在做连杆机构设计时，容易忽略运动过程中的干涉问题，这套结构在建模阶段就完成了全周期的运动干涉检查，从仿真界面的时间轴能看到，整个0到20秒的运动周期内，两根连杆之间、连杆与固定基座之间都没有出现实体干涉，最小安全间隙保持在2mm以上，完全满足实际加工装配的公差余量要求。

　　在实际应用场景中，这套平衡式四连杆机构可以用在小型物料的推送工位、印刷设备的纸张递纸机构、农业小型机具的往复切割驱动端，相比传统的偏心轮带动滑块的结构，这套连杆结构没有滑动摩擦副，在多粉尘的车间环境里适应性更强，不会因为粉尘进入滑动间隙导致卡滞。从结构尺寸的适配性来看，整个机构的横向安装尺寸控制在较小范围内，不会占用过多的设备内部安装空间，对于紧凑型的自动化设备来说，这种小体积的传动结构能有效压缩设备的整体外形尺寸，帮助设备实现小型化设计。做结构设计的从业者都清楚，连杆机构的设计难点不在于杆件的建模，而在于各杆长比例的匹配，一旦杆长比例不符合曲柄存在的条件，机构就会出现死点，甚至根本无法实现连续回转，这套结构的杆长比例经过反复的运动仿真验证，曲柄可以实现360度连续回转，不存在运动死点，不需要额外加装飞轮来跨越死点位置，进一步简化了整体的传动链结构。在材质选择上，所有连杆件都可以采用常见的45号钢调质处理，不需要使用特殊的合金材料，加工成本可控，对于载荷较小的应用场景，甚至可以采用铝合金材质加工连杆，进一步降低机构的整体重量，减小运动时的惯性冲击。
