乘用车多辐条轻量化铝合金轮毂结构设计

　　日常做整车底盘行走系统匹配时，轮毂是连接轮胎与车桥轴头的核心承载部件，这个多辐条结构的轮毂设计，首先要兼顾乘用车日常铺装路面行驶的承载需求，同时还要满足非铺装路面轻度冲击下的结构强度冗余。从实际装车场景来看，这类轮毂多用于家用紧凑型、中型乘用车的原厂配套或售后改装场景，需要适配常规16-18英寸区间的子午线真空轮胎，轮辋的胎圈座位置严格匹配国标轮胎的配合尺寸，保证轮胎安装后气密性达标，不会出现高速行驶下的胎圈脱开风险。

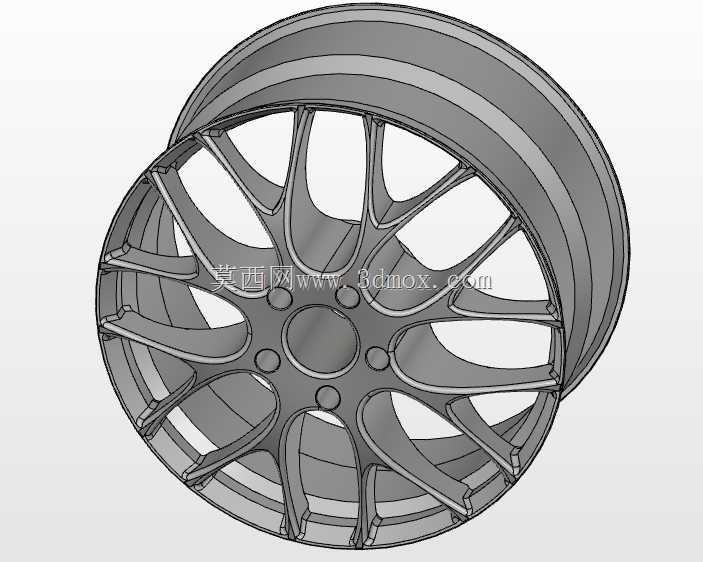

　　设计过程中首先要确定安装边界：中心孔直径需要匹配对应车型的轴头凸台尺寸，避免出现安装后不同心引发的高速抖动问题；PCD节圆直径严格对应车型轴头的螺栓孔分布，这个模型采用的是五孔常规分布，孔位周边做了局部加厚处理，分散螺栓预紧时的局部应力，避免长期交变载荷下孔位出现微裂纹。轮辐采用分叉式多辐条布局，不是单纯为了外观造型，每一根辐条的截面都做了变厚度设计，靠近轮心安装盘的位置厚度更大，往轮辋方向逐渐收薄，在保证整体抗弯、抗扭强度的前提下，尽可能削减非承载区域的材料厚度，实现簧下质量的降低——簧下质量每减少1kg，对整车操控响应、悬挂滤震表现的提升效果，远高于簧上质量减重5kg的收益，这也是乘用车轮毂设计里始终绕不开的核心优化方向。

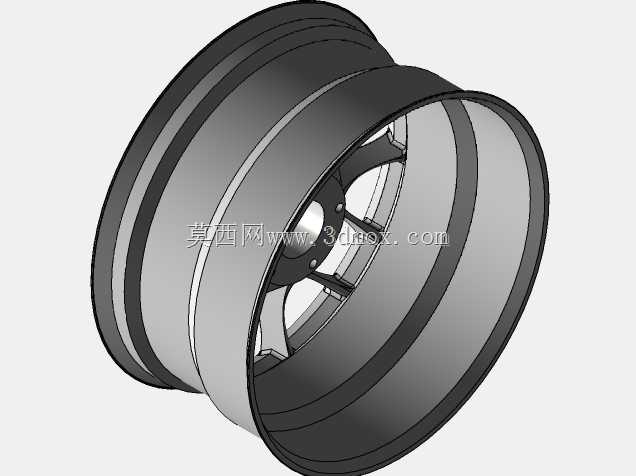

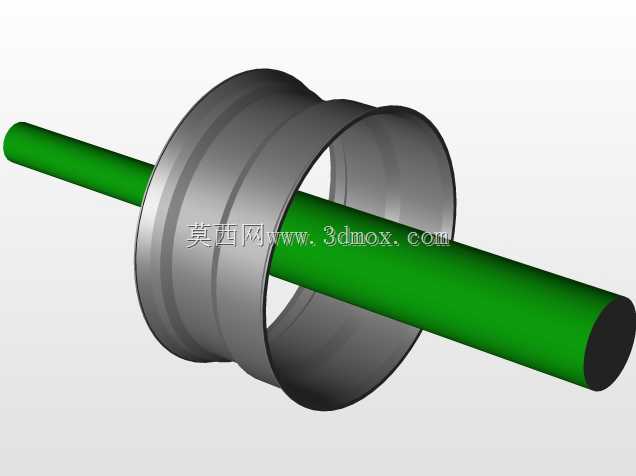

　　轮辋部分的结构设计，要兼顾轮胎拆装的便利性与行驶中的结构刚度，轮缘位置做了圆弧过渡强化，避免过路肩时硬物冲击造成轮缘变形失圆；气门嘴安装位预留了标准的安装孔位，位置避开辐条遮挡，方便后续充气、胎压监测模块的安装维护。从受力角度分析，车辆在直线行驶时，轮毂主要承受垂直方向的载荷，轮辐均匀分散地面传递的冲击力；在转向、过弯时，侧向力会集中作用在轮辋侧面与辐条的连接位置，所以这个位置做了大圆角过渡，避免应力集中引发的结构断裂。做三维建模过程中，每一处曲面都做了连续性处理，一方面是为了后续铸造、机加工工序的脱模、走刀便利，减少后续生产中的应力残留；另一方面光滑的曲面可以降低行驶中的风阻，同时减少泥水、污渍的附着，日常使用中更容易清洁。

　　很多新手做轮毂设计时容易陷入两个误区，要么一味追求辐条纤细的外观效果，忽略了实际载荷下的结构强度，台架测试里很容易出现13度冲击、弯曲疲劳测试不达标；要么为了强度盲目加厚所有部位，导致轮毂整体重量超标，反而拖累整车的动力表现与燃油经济性。这个设计在两者之间做了平衡，通过有限元仿真的迭代，把材料集中在应力传递的路径上，非受力区域尽可能做镂空减重，辐条之间的镂空区域也充分考虑了刹车系统的散热需求，车辆连续制动时，刹车盘、卡钳产生的热量可以通过辐条间隙快速随气流散出，避免热衰减影响制动性能。另外安装盘与辐条连接的中心区域，做了内凹的沉台设计，既可以容纳轴头的固定螺栓头部，避免螺栓突出刮蹭轮毂装饰盖，也能在一定程度上预留刹车卡钳的安装空间，避免装车后出现辐条蹭卡钳的问题。轮辋的槽底位置做了标准的深槽设计，方便轮胎拆装时胎圈卡入槽内，留出操作空间，同时槽底的圆角处理也避免了应力集中，在轮胎受到冲击变形时，轮辋不会出现应力断裂的问题。
