基于四杆机构的双工位物料破碎装置

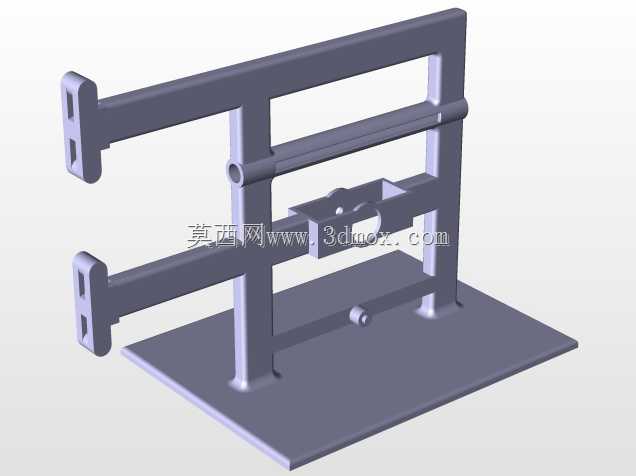

　　在小型固废预处理、实验室小样制备、边角料回收破碎这类对破碎粒度要求不极端严苛、但需要稳定低噪运行的场景里，这类基于平面四杆机构开发的双工位破碎执行结构，往往比高速旋转的锤式、颚式破碎设备更适配小批量、间歇式的作业需求。整套结构以一块整体式安装底板作为承载基准，所有传动、执行组件都通过立式支撑框架固定在底板上，安装时只需在底板预设的四个地脚孔位打膨胀螺栓固定在硬化地面或工作台架上即可，不需要额外做复杂的混凝土基础，对安装场地的承重要求低，也方便后期移位调整作业位置。

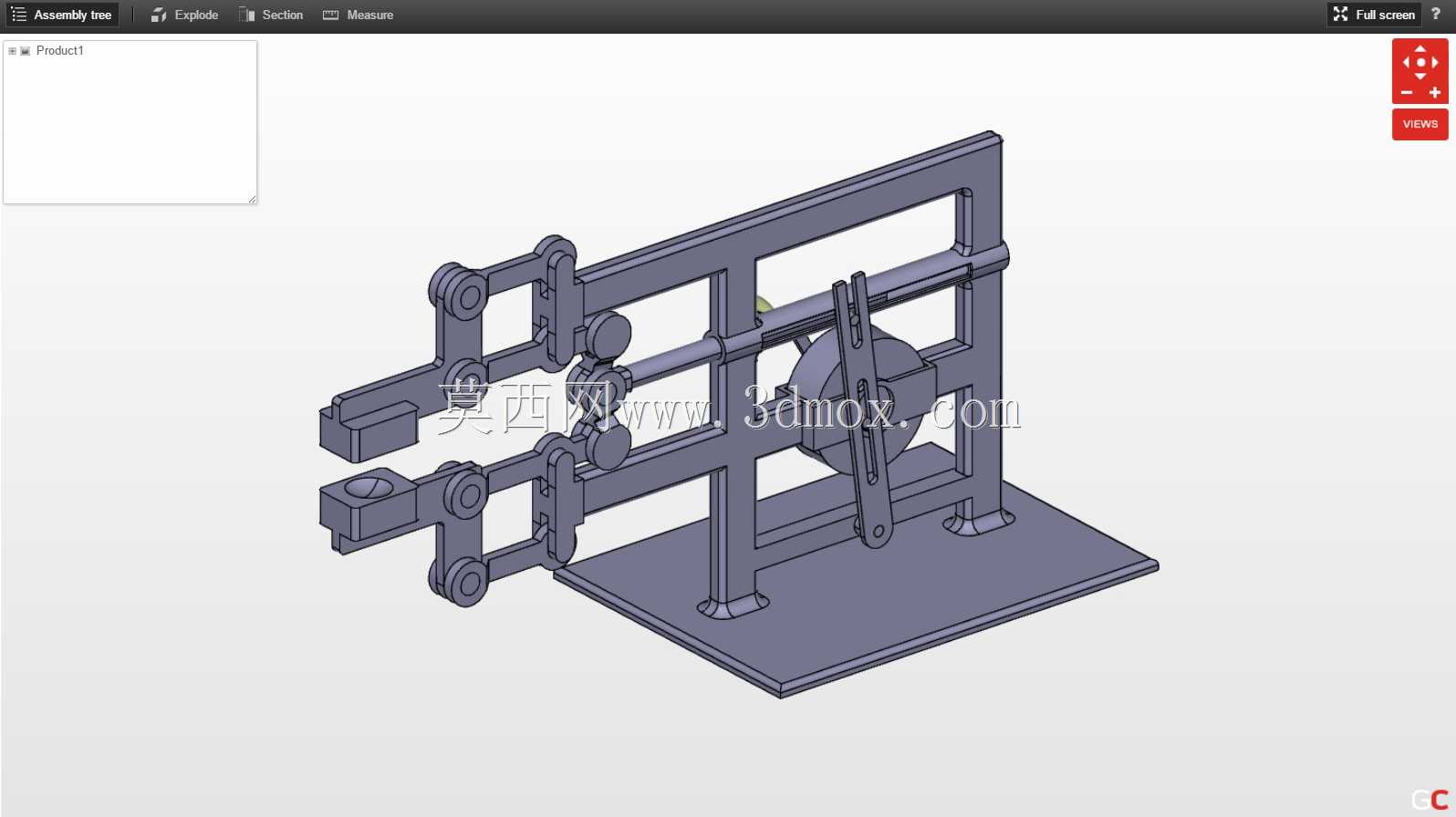

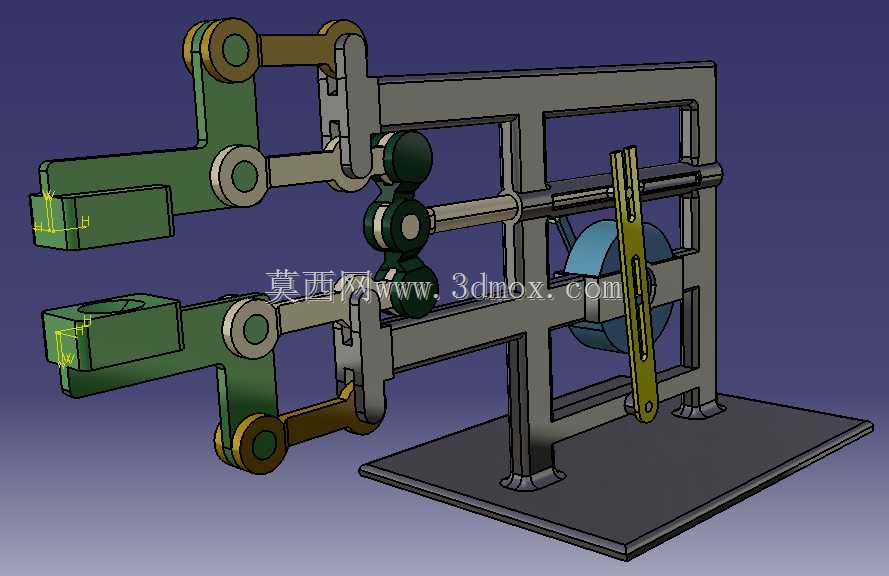

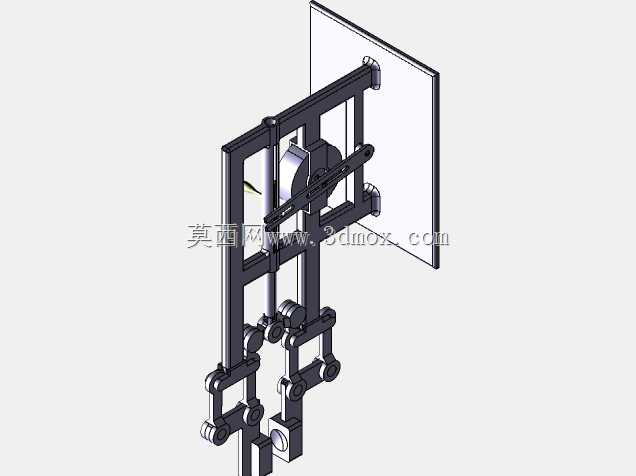

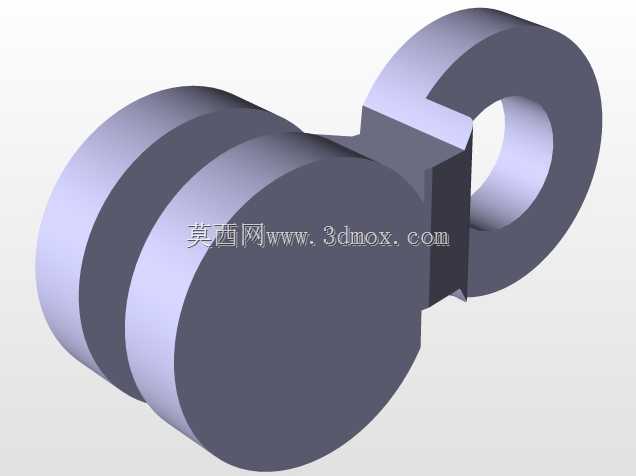

　　从功能逻辑上看，这套结构没有采用传统破碎机的偏心轴带动动颚做复杂摆动的方案，而是用最基础的曲柄摇杆四杆机构作为动力传递核心，动力输入轴布置在框架中部，轴端安装的曲柄做整周回转时，会带动平行布置的两组连杆组件做同步的往复摆动，两组连杆末端分别连接破碎执行头，两个工位的执行头运动轨迹完全对称，单次曲柄回转就能完成两次相向的挤压破碎动作，相比单工位结构，同等输入转速下作业效率提升近一倍，而且因为两组执行件的运动惯性可以部分抵消，整机运行时的振动幅度比单组连杆结构小很多，不需要额外加装厚重的减震配重块。

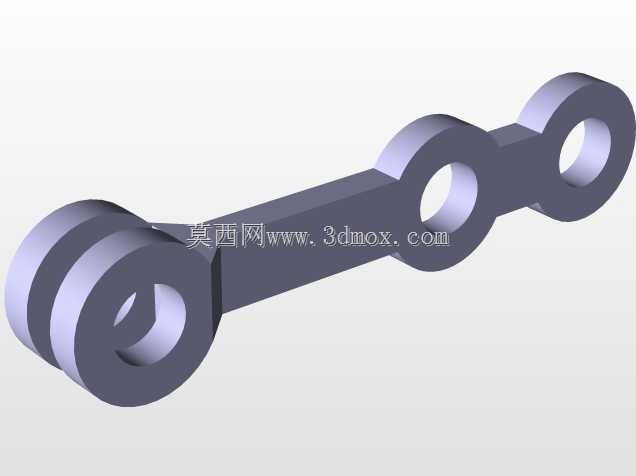

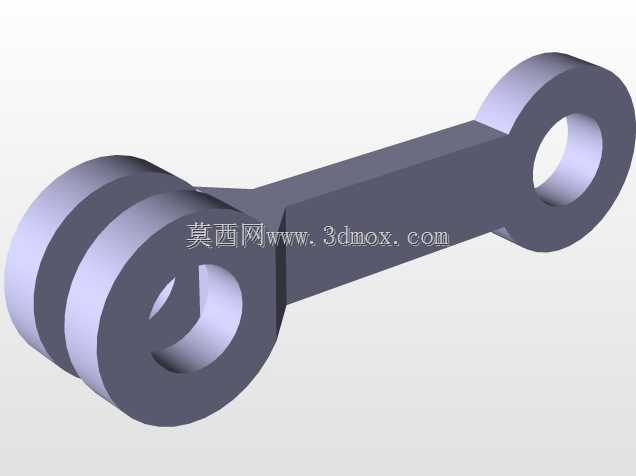

　　设计这套结构的时候，首先要考虑的是连杆铰接点的间隙控制，所有回转副都采用销轴加铜套的配合形式，避免长时间往复摆动后铰接点磨损过大导致执行头行程偏移，出现卡料或者挤压力不足的问题。支撑框架采用矩形型钢拼接而成，两根平行的横向导杆穿过连杆组件的导向孔，用来限制连杆的摆动自由度，保证执行头始终沿着预设的直线方向做往复挤压，不会出现侧向偏移刮蹭框架内壁的情况。执行头的工作面做了防滑齿形结构，挤压物料时可以增加接触面的摩擦力，避免硬度较高的块状物料在挤压力作用下从两个执行头之间弹出，提升破碎作业的可靠性。

　　从安装边界来看，整套结构的横向宽度不超过1.2米，纵向深度控制在0.8米以内，整体高度约1米，属于小型台式或落地式的作业设备，不需要占用过大的车间空间，甚至可以直接布置在流水线的边角位置，对接上游的物料输送溜槽，破碎后的物料直接从执行头下方的落料口掉落到下游输送带上，完成连续的预处理作业。动力输入端可以适配不同转速的减速电机，根据待破碎物料的硬度调整输入转速，处理塑料边角料、干果壳、小型煤块这类低硬度物料时，可以适当提高转速提升作业效率；处理硬质陶瓷小样、矿石小样时，降低转速增大输出扭矩，避免连杆受力过大出现变形。

　　这套结构的另一个设计优势是维护成本极低，整个传动链没有复杂的齿轮组、液压元件，日常维护只需要定期给各个铰接点加注润滑脂，检查销轴的防松卡圈是否脱落即可，即使出现易损件磨损，只需要更换铜套或者执行头的防滑衬板，不需要拆解整个机架结构，对现场运维人员的技术要求不高，非常适合小型加工车间、教学实验、个体户回收点这类没有专业设备维护团队的使用场景。另外因为四杆机构的运动特性，执行头在行程末端会有短暂的保压停留时间，挤压破碎的效果比瞬时冲击的破碎方式更稳定，出料粒度的均匀性更好，不会出现大量过粉碎的粉料，对于需要控制出料粒度的小样制备场景来说，这个特性可以大幅减少后续筛分的工作量。

　　在结构细节处理上，立式支撑框架的立柱和底板之间加了三角形加强筋，避免长时间承受交变挤压力后立柱和底板的焊接位置出现开裂，横向导杆的两端通过锁紧螺母固定在框架的立柱上，后期如果需要调整执行头的行程，可以通过更换不同长度的曲柄来实现，不需要改动整个框架的主体结构，拓展性较强。两个执行头的初始间距可以通过调整连杆末端的调节螺栓来改变，以此适配不同进料尺寸的物料，不需要更换整套执行组件，进一步提升了设备的通用适配性。
