间歇传动用四槽日内瓦机构结构设计

　　在自动化生产线的转位工位、多工位装配机的工位切换单元、胶片放映机的走片机构、包装设备的定量送料模块中，间歇传动机构是实现周期性步进动作的核心部件，日内瓦机构也就是常说的槽轮机构，凭借结构紧凑、传动平稳、间歇定位精度可控的特点，在中低速间歇传动场景中有着极高的应用占比。这套四槽外啮合日内瓦机构的设计，完全围绕实际工位切换的工况需求展开，没有冗余的装饰性结构，所有几何特征都服务于传动功能的实现。

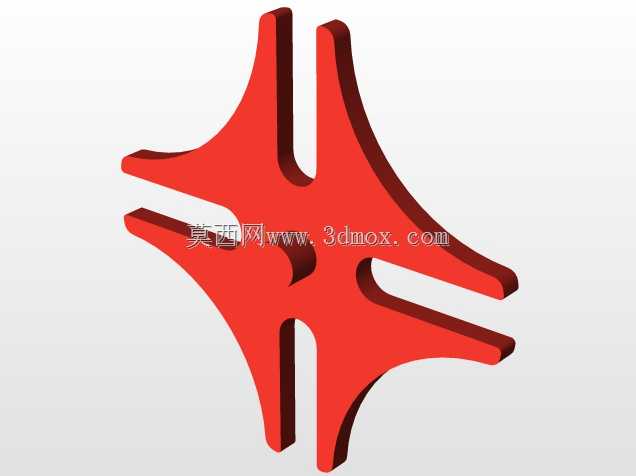

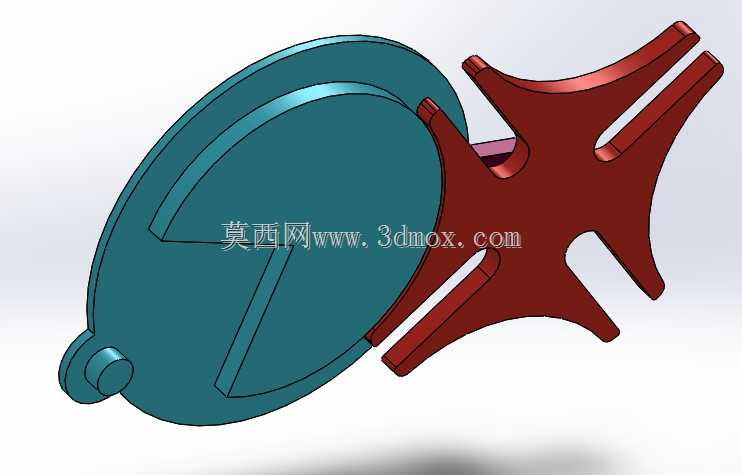

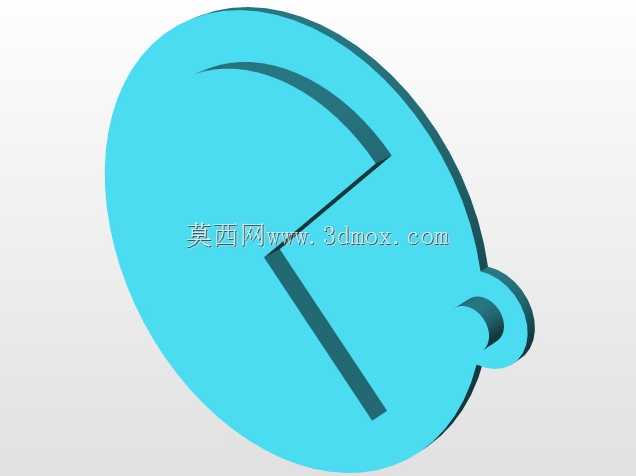

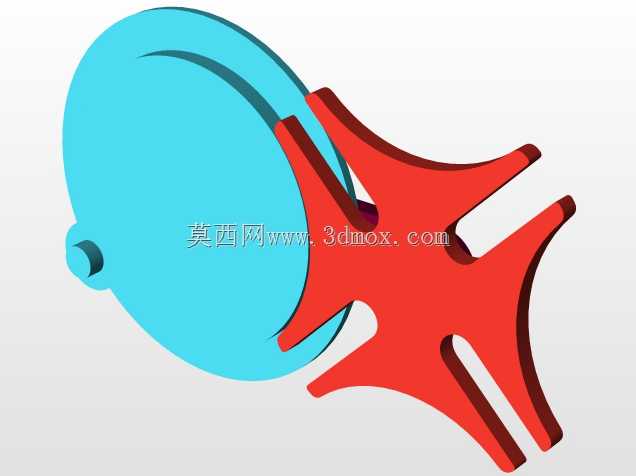

　　从实际安装边界来看，这套机构的主动拨盘采用带凸弧锁止面的盘式结构，整体回转直径控制在120mm范围内，拨盘上的圆柱拨销直径为8mm，拨销中心与拨盘回转中心的偏心距为35mm，拨盘背面预留了直径10mm的标准轴伸，轴伸上加工有2mm宽的键槽，可直接与驱动电机的输出轴通过平键连接，不需要额外设计转接法兰，适配常规的42系列伺服电机或者微型减速电机的安装尺寸。从动槽轮部分设计了四个对称分布的径向槽，槽轮的最大外圆直径为140mm，径向槽的宽度为8.1mm，和拨销之间预留了0.1mm的滑动配合间隙，既避免传动过程中出现卡滞，也能控制间隙带来的传动回差，槽轮的中心位置设计了直径12mm的轴孔，同样配备键槽结构，可直接连接负载转台的输入轴，槽轮的端面和拨盘的端面之间预留了0.5mm的轴向间隙，避免两个零件高速转动时出现端面摩擦。

　　设计过程中首先确定的是槽数和拨销数的匹配关系，四槽结构的槽轮每次动程对应的转角为90度，刚好适配四工位转盘的工位切换需求，单拨销的设计让主动轴每转动一圈，槽轮完成一次步进动作，步进过程中的动停比经过计算为1:3，也就是槽轮转动的时间占整个周期的四分之一，剩余四分之三的时间处于锁止静止状态，这个动停比参数完全匹配大多数装配、检测、上料工位的工艺时间需求，静止阶段拨盘上的凸弧锁止面会和槽轮上的凹弧面完全贴合，不需要额外添加定位销或者刹车结构就能实现槽轮的位置锁定，避免工位偏移。

　　在细节结构的处理上，拨盘的锁止凸弧和槽轮的锁止凹弧采用了同半径的圆弧设计，锁止面的贴合宽度为12mm，足够承受工位静止阶段负载带来的轻微扭矩冲击，不会出现锁止滑脱的问题。拨销的根部设计了R2的圆角过渡，避免拨销和拨盘主体连接位置出现应力集中，延长零件的疲劳寿命，槽轮的径向槽末端设计了直径4mm的卸荷圆孔，能有效分散槽根位置的应力，避免槽轮在频繁启停的冲击下出现槽根开裂的问题。两个回转中心的中心距严格按照几何关系计算为60mm，安装时只要保证两个轴的中心距误差控制在±0.05mm范围内，平行度误差不超过0.02mm，就能保证机构运行平稳无冲击。

　　从实际使用的场景来看，这套机构不需要复杂的控制系统配合，只要给主动轴提供连续的回转动力，就能输出稳定的间歇转位动作，和凸轮分度器相比结构更简单，加工成本更低，维护难度更小，适合在转速不超过100rpm的中低速间歇传动场景中使用，比如小型自动化设备的料盘转位、标签机的送标步进、工装夹具的循环转位等场景，安装时只需要给两个回转轴配置对应的深沟球轴承，做好轴向定位，就能直接投入使用，不需要额外的调整工序。建模过程中所有配合面的尺寸都按照机械加工的公差要求做了预留，零件的壁厚最小处为5mm，采用普通45号钢或者铝合金加工都能满足强度要求，不需要使用特殊材料，进一步降低了整套机构的加工和应用成本。
