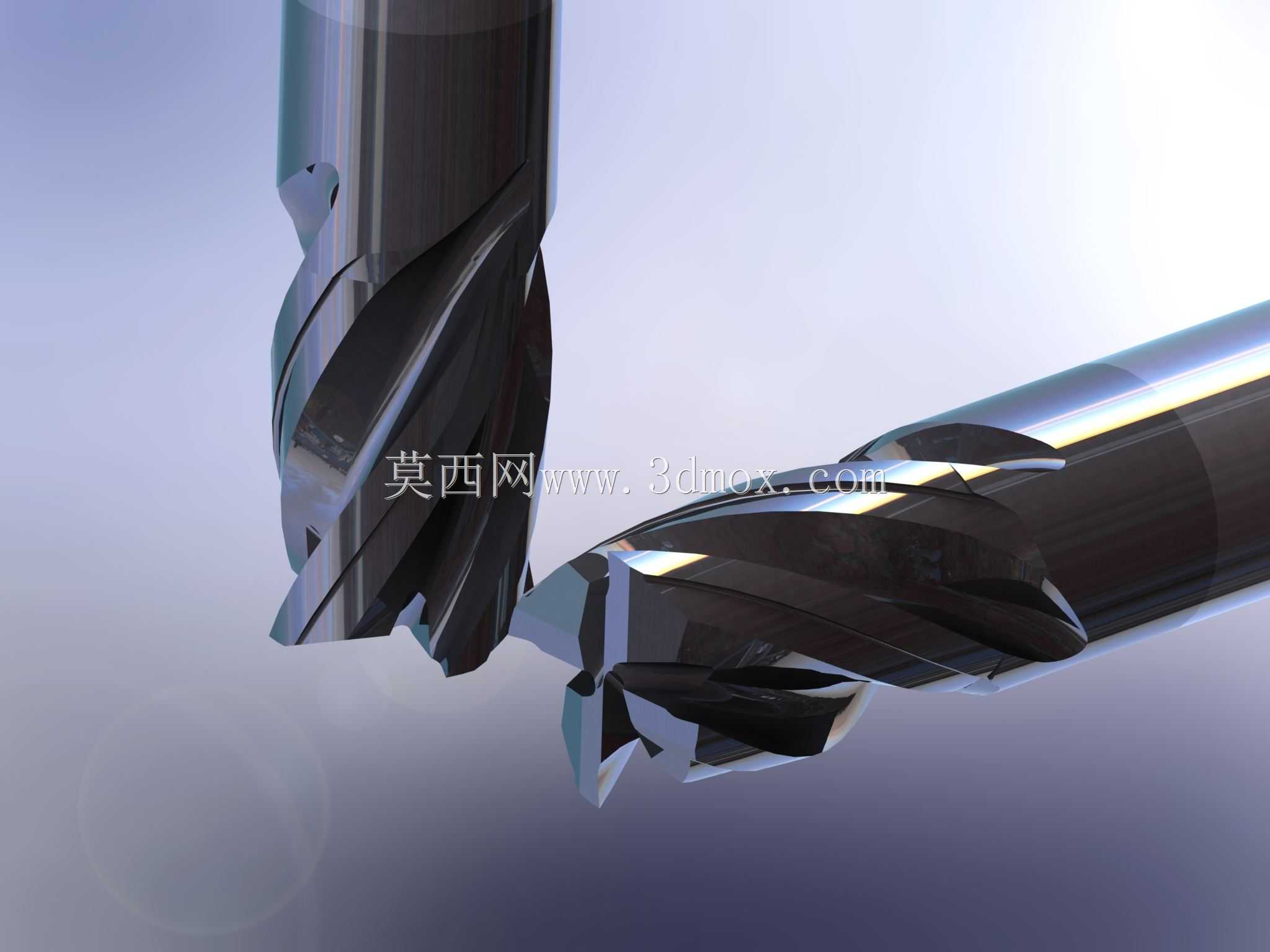

立铣刀碳化物切削刀具结构设计

　　在金属切削加工的现场场景里，立铣刀是型腔铣削、轮廓铣削、平面铣削工序里最常用的旋转类切削刀具，这款碳化物材质立铣刀的结构设计，完全围绕实际铣削工况的受力、排屑、精度保持需求展开。先从实际应用场景来说，这类立铣刀主要适配加工中心、数控铣床的金属切削工序，可加工碳钢、合金钢、不锈钢、高温合金等多种金属材料，覆盖模具制造、通用机械零件加工、航空航天结构件加工等多个加工场景，既可以完成侧面轮廓的精铣加工，也能承担槽腔的粗铣开粗工序，不同的切削刃角度设计对应不同的进给参数与切削深度匹配。从产品功能特性来看，碳化物也就是硬质合金材质的刀体基体，相比高速钢刀具具备更高的红硬性与耐磨性，在高速切削工况下刃口不会因为切削热快速软化失效，

　　能够维持更长的连续切削时长，减少加工过程中的换刀频次。刀具的螺旋槽结构设计经过切削受力仿真验证，螺旋角的选取兼顾了切削过程的排屑顺畅度与刃口强度，大螺旋角设计能够让切屑沿着螺旋槽顺利排出，避免切屑在槽腔内堆积刮伤已加工表面，同时不等分齿的结构设计能够打破切削过程中的谐振频率，降低铣削过程中的振动，提升加工表面的光洁度。从设计思路层面拆解，这款立铣刀的刃口做了针对性的钝化处理，刃口不是绝对锋利的锐角，而是带有微小的倒棱结构，能够在切入工件的时候避免刃口崩缺，尤其是在加工高硬度材料的时候，微小的刃口倒棱可以分散切削力的集中载荷，提升刀具的抗冲击性能。刀头的端刃设计过中心，也就是说这款立铣刀可以直接垂直下刀进行扎铣加工，

　　不需要提前预钻下刀孔，能够在型腔加工的时候减少工序步骤，提升加工效率，端刃的后角设计匹配轴向进给的切削角度，避免端刃后刀面与工件加工表面发生摩擦。再说到外形尺寸与安装边界，这款立铣刀的切削直径为20mm，对应的刀杆夹持部分采用标准直柄结构，能够适配普通弹簧夹头刀柄、液压刀柄、热缩刀柄等多种主流铣削刀柄，夹持段的直径公差控制在h6级别，保证装夹后的同轴度，减少高速旋转时的径向跳动。刀体的总长设计兼顾了常规加工的悬伸需求，既不会因为悬伸过长导致刚性不足产生让刀，也不会因为长度不足无法加工有一定深度的型腔结构，切削刃的有效长度匹配直径参数，在侧铣的时候能够保证足够的切削接触长度，同时维持刀体的整体刚性。

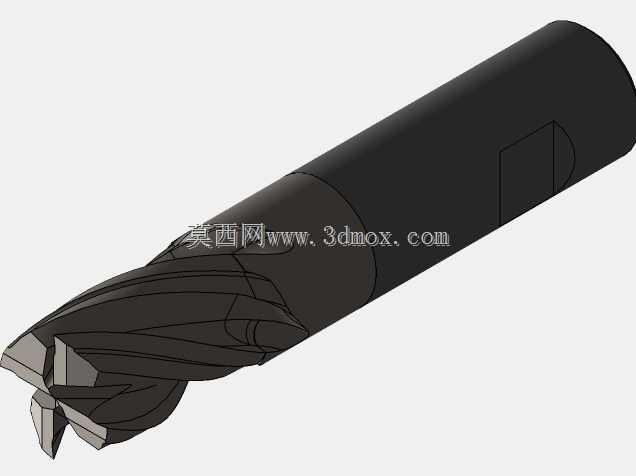

　　排屑槽的抛光处理能够降低切屑与槽壁的摩擦阻力，让切屑排出更顺畅，尤其是在精加工不锈钢这类粘性材料的时候，抛光的槽壁可以减少切屑粘附在槽内的概率，避免积屑瘤的产生影响加工精度。刀具的颈部做了退刀结构设计，在加工带台阶的侧壁时，能够避免刀杆非切削部分与工件台阶发生干涉，让刀具可以贴近台阶根部完成清根加工，减少后续钳工打磨的工作量。从实际加工的选型角度来说，这款碳化物立铣刀的刚性足够支撑大进给粗加工，刃口的精度也能满足半精加工甚至精加工的要求，不需要在粗加工后换刀就能直接完成后续工序，能够减少加工过程中的换刀时间，提升设备的有效加工时长。在三维建模的过程中，螺旋槽的曲面生成是整个建模的核心难点，需要严格按照螺旋升角参数扫描生成，同时保证每个切削刃的等分精度，刃带的宽度控制在合理范围内，既能够起到支撑导向的作用，又不会因为刃带过宽增加与工件的摩擦。刀体的过渡圆角设计避免了应力集中，在高速旋转切削的时候，不会因为应力集中导致刀体断裂，提升刀具使用的安全性。
