嵌套镂空铝制立方创意工艺摆件结构

　　这款嵌套镂空立方结构，最初的设计出发点是面向精密加工领域的工艺验证与创意摆件制作场景，不少机加工车间在完成五轴设备精度校准、薄壁件加工工艺验证时，都会选择这类结构作为测试件，同时加工完成的成品也可作为工业风装饰摆件，适配办公空间、工业展厅的陈设需求。从实际用途来看，它一方面可以作为薄壁镂空加工的工艺验证载体，检验加工过程中刀具震颤、薄壁变形的控制水平，另一方面成品具备极强的视觉层次感，作为工业文创摆件也有不错的展示效果，尤其是采用铝合金材质加工时，表面经过阳极氧化处理后能呈现细腻的金属质感，长期放置也不会出现锈蚀、掉漆的问题。

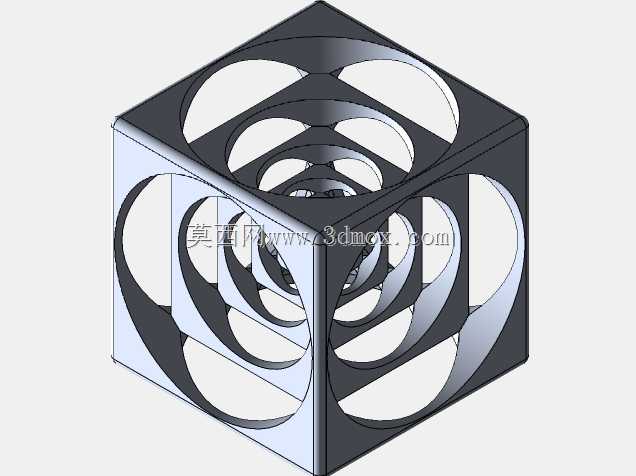

　　从功能特性上看，整个结构采用正六面体为基础外轮廓，六个面分别向内做同心球面切除，形成层层嵌套的环形镂空结构，从任意一个面观察都能看到逐层向内收缩的环形轮廓，视线可以直接穿透整个立方体，没有封闭的内部腔体，加工过程中不需要考虑内部清根的死角问题，所有曲面都能通过五轴联动加工一次成型，不需要二次拼接或者粘接，整体结构的刚性也经过校核，最薄的环形壁厚控制在1.5mm，既保证了镂空的通透视觉效果，也能避免加工完成后出现受力变形的问题，日常拿取、摆放过程中不会因为轻微磕碰就出现结构损坏。

　　设计思路上，最初的草图阶段是从等距球面切除入手，先确定外立方体的边长基准，以立方体的几何中心为球心，按照固定的半径差值依次生成多个同心球面，每个球面分别与立方体的六个平面做相交切除，每一层切除后保留的环形壁厚保持一致，避免出现局部壁厚过薄导致加工断刀的问题。建模过程中需要注意每一层球面的半径差要和选用的刀具直径匹配，比如采用直径3mm的球头刀精加工时，层间半径差不能小于刀具半径加上精加工余量，否则会出现刀具无法到达的加工死角。同时六个面的切除特征完全对称，建模时只需要完成单个面的切除特征后做阵列即可，能减少建模过程中的特征错误，也能保证六个方向的镂空结构完全一致，不会出现视觉上的不对称问题。

　　外形尺寸与安装边界方面，常规加工的版本外立方体边长控制在80mm，这个尺寸既适合手持把玩，也适合放在桌面作为陈设，不会占用过多桌面空间。如果作为工艺验证件使用，可以根据设备的加工行程调整外轮廓尺寸，最小可以做到边长20mm的微型版本，用于验证微小型薄壁件的加工精度，最大可以做到边长300mm的大型展示版本，用于展厅陈设。整个结构没有额外的安装底座，摆放时依靠立方体的平面直接接触支撑面，六个面都可以作为支撑面放置，不需要额外设计安装固定结构，支撑面的平面度控制在0.02mm以内，摆放时不会出现晃动、倾斜的问题。如果需要做悬挂展示，也可以在任意一个面的边角处加工微小的吊装孔，不会破坏整体的镂空视觉效果。

　　在实际加工场景中，采用铝合金6061材质加工这类结构时，粗加工阶段需要先去除立方体的外部余量，留0.3mm的精加工余量，精加工时采用高速小进给的切削参数，避免薄壁位置出现让刀变形，每层环形结构的加工顺序要从外向内逐层加工，避免先加工内部结构后外部材料刚性不足导致震颤。加工完成后去除毛刺，做喷砂阳极氧化处理，就能呈现出均匀的哑光金属质感，表面不容易留下指纹，日常清洁只需要用软布擦拭即可。如果是作为工艺测试件，加工完成后还可以通过三坐标测量每层环形的壁厚差、球面的轮廓度，来验证设备的五轴联动加工精度，比常规的平面测试件更能反映复杂曲面加工的实际能力。
