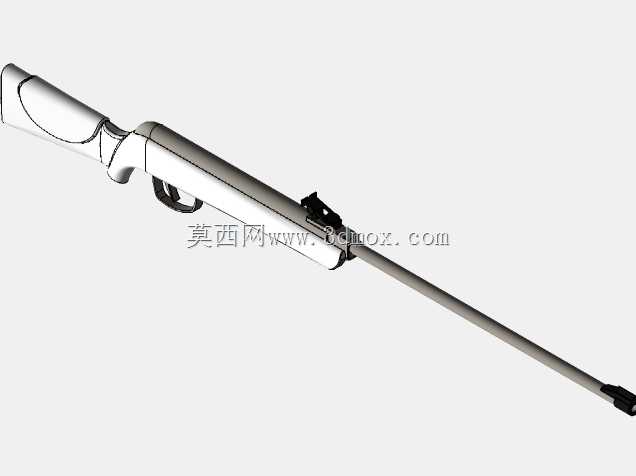

Gamo Shadow 1000型气枪结构三维建模

　　在民用射击运动、小型狩猎以及户外休闲射击场景中，这类 break-barrel 结构的气枪是普及率极高的品类，Gamo Shadow 1000作为该品类中的经典量产型号，其结构设计兼顾了气动效率、握持手感与耐用性，是气动轻武器结构设计参考的典型样本。从实际使用场景来看，该型号气枪主要面向户外小型猎物狩猎、休闲靶场射击、青少年射击入门训练等场景，其击发动力来源于弹簧活塞压缩空气，无需额外配备高压气瓶或充气设备，使用门槛低，维护成本低，适合非专业射击爱好者长期使用。

　　从功能特性来看，该型号采用折管压气结构，装填时将枪管向下弯折即可完成活塞压缩与弹丸装填动作，复位枪管后即可进入待击发状态，操作逻辑简单，单动击发结构的扳机力调校适中，既保证了使用安全性，又能满足射击精度要求。枪管部分采用线膛结构，保证弹丸出膛后的旋转稳定性，有效提升10-30米射程内的射击精度，枪口位置设计有专用的准星安装位，可根据使用需求更换不同规格的机械瞄具，也可加装光学瞄准镜适配远距离射击需求。枪托部分采用人体工学曲面设计，握把位置的凹陷弧度贴合普通成年使用者的手型，抵肩部分的曲面贴合肩部轮廓，射击时能有效缓冲活塞复进产生的后坐力，降低长时间射击的疲劳感。

　　从设计思路层面拆解，该模型完整还原了产品的结构逻辑：整体结构分为枪管组件、活塞气室组件、扳机组件、枪托组件四个核心模块，各模块之间通过销轴与紧固件连接，装配逻辑清晰，没有冗余的结构设计。气室部分的壁厚设计经过强度校核，能够承受弹簧活塞快速压缩空气产生的瞬时高压，避免长期使用出现气室变形漏气的问题；扳机组件的阻铁与活塞卡扣的配合尺寸精度要求较高，建模时还原了两者的啮合角度与间隙，既保证待击状态下的卡扣强度，又能让扳机扣动时的阻铁解脱动作顺畅，不会出现卡滞或滑机的安全隐患。枪托与机匣的连接位置设计有嵌入式的金属连接嵌件，避免木质或复合材质枪托长期受后坐力冲击出现连接孔开裂的问题，该细节在三维模型中也做了完整的结构还原，能够清晰看到嵌件的安装位置与配合尺寸。

　　从外形尺寸与安装边界来看，该型号气枪整枪长度约1100mm，枪管长度约450mm，整枪重量控制在3kg左右，建模时严格按照实物比例还原了各部分的尺寸边界：枪托部分的最大宽度约45mm，机匣部分的最大外径约32mm，枪管外径约14mm，所有活动部件的运动行程都做了限位设计，比如枪管弯折的最大角度约30度，刚好满足活塞完全压缩与弹膛装填的操作空间，不会出现弯折角度过大导致连杆变形的问题。扳机的活动行程约5mm，扣动到击发位置的行程清晰，保险拨杆的位置设计在扳机护圈上方，使用者握持时可自然触碰操作，不会与其他部件产生运动干涉。瞄具的安装导轨采用标准的燕尾槽结构，宽度11mm，适配市面上绝大多数民用气枪配套的光学瞄具与机械瞄具，安装时不需要额外改装，直接卡入燕尾槽拧紧固定螺丝即可完成装配。

　　在结构细节处理上，该模型还原了活塞环的密封结构、枪管折转的铰接销轴结构、扳机阻铁的复位弹簧结构等内部细节，并非仅做外观曲面的复刻，能够为同类气动器械的结构设计提供完整的参考。比如气室内部的活塞前端设计有聚氨酯密封碗，建模时还原了密封碗的唇边结构，该结构在活塞向前运动时会在气压作用下紧贴气室内壁，保证压缩空气不会从活塞与气室的间隙泄漏，提升气动效率；枪管尾部的弹膛位置设计有密封胶圈，枪管复位后胶圈会紧贴气室前端的出气口，避免击发时高压气体从枪管与气室的连接间隙溢出，保证弹丸获得足够的初速。枪托表面的防滑纹理、护木位置的手指凹槽等外观细节也按照实物做了还原，既保证了外观的写实度，也能让使用者通过模型直观了解产品的握持交互设计逻辑。
