离心式流体传动叶轮精密结构设计

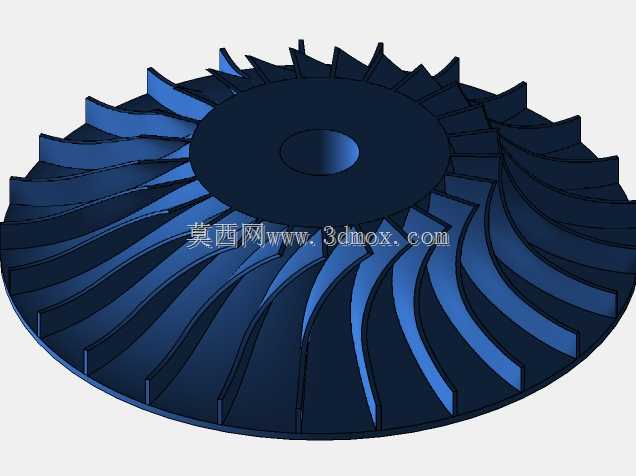

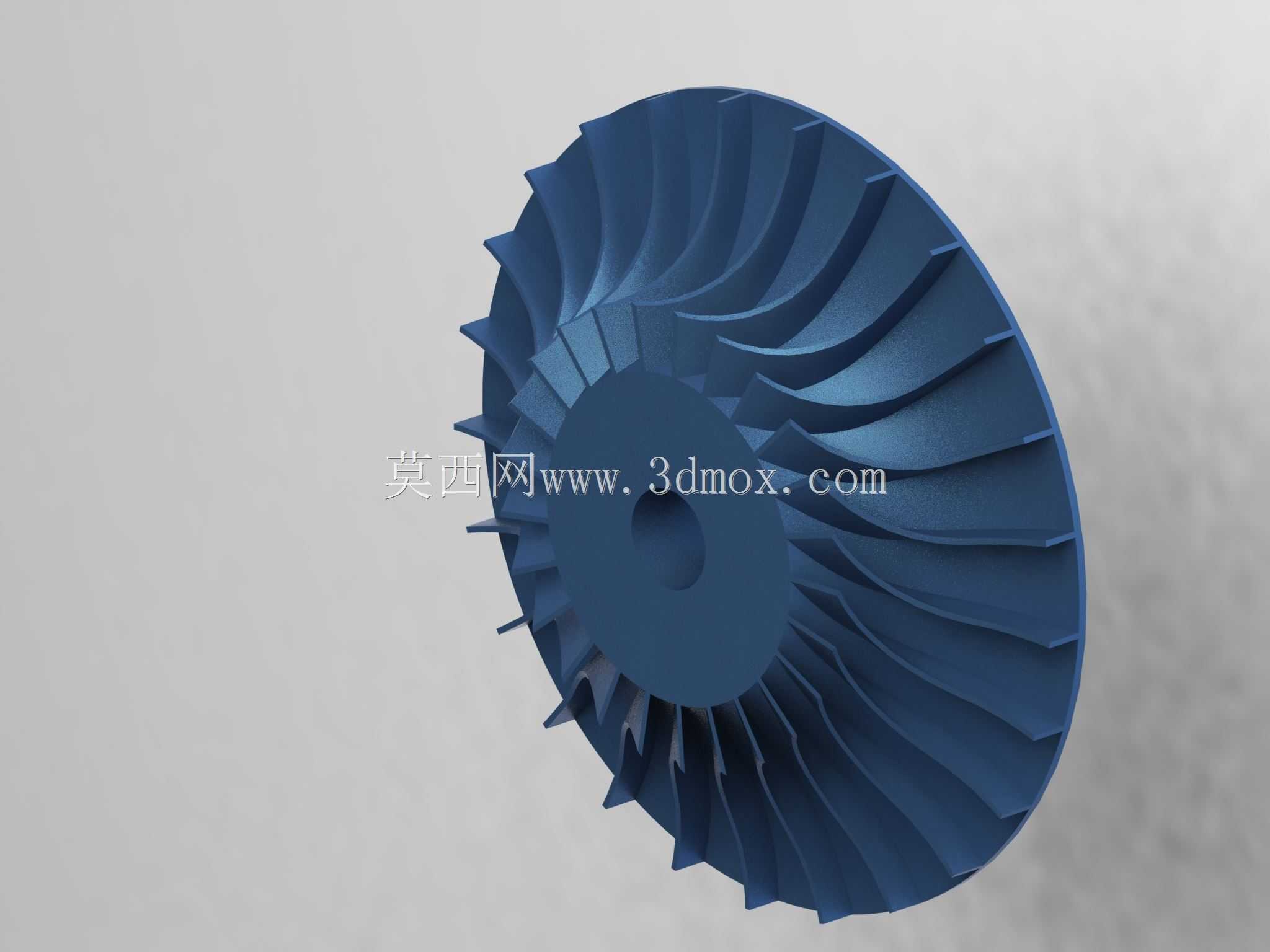

　　这类带径向扭曲叶片的离心式叶轮，是透平流体设备里的核心做功部件，日常在工业离心通风机、中小型涡轮增压器、微型燃气轮机、化工流程离心泵的转子段都能见到同结构的设计，核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，完成介质的输送或者能量转换流程。

　　从实际工况适配的设计逻辑来看，这类叶轮的叶片采用空间扭曲构型，不是简单的直板或者等曲率圆弧，是因为叶轮在不同回转半径位置的圆周速度存在梯度差异，靠近轮心的位置线速度低，靠近轮缘的位置线速度高，扭曲叶片可以让流体在整个流道内的入射角度更贴合叶片进口边的几何角度，大幅降低流体冲击叶片产生的入口损失，避免低负荷工况下容易出现的流道分离、喘振边界提前的问题。叶片的数量经过流场仿真迭代确定，既不会因为叶片过密导致流道过窄、摩擦损失陡增，也不会因为叶片数量过少，出现叶道内流体二次流加剧、滑移系数过高的问题，能在设计转速区间内保持稳定的效率区间。

　　叶轮的中心设置了带定位台阶的安装轴孔，轴孔的公差配合一般选用过渡配合等级，装配时靠轴肩实现轴向定位，配合键槽传递扭矩，部分高转速工况的应用场景下，还会在轴孔端面加工锁紧螺纹孔，靠锁紧垫片抵消高速旋转产生的轴向窜动，避免运行过程中叶轮和主轴出现相对滑移。叶轮的轮盘部分采用等强度设计思路，从中心轮毂位置到轮缘位置的厚度平滑过渡，中心轮毂位置厚度更大，用来承受轴系传递的扭矩以及自身旋转产生的离心拉应力，靠近轮缘的位置厚度适当减薄，既可以降低叶轮整体的转动惯量，减少设备启动阶段的扭矩冲击，也能减少轮盘侧的流体摩擦损失。

　　从安装边界来看，这类叶轮装入设备腔体时，叶片外缘和壳体的蜗壳内壁需要保留均匀的径向间隙，间隙值一般控制在叶轮直径的千分之三到千分之五区间，间隙过大会导致叶轮出口的高压流体通过间隙回流到叶轮入口，拉低整机的容积效率，间隙过小则会因为加工装配误差、运行过程中的轴系挠曲、热膨胀变形，出现叶片和壳体刮蹭的故障，严重时会直接打坏叶片造成设备停机。叶片的出口边做了小圆角修型处理，不是锋利的直角结构，一方面可以降低叶片出口位置的尾迹涡流强度，减少流体流动产生的气动噪声，另一方面也能避免边缘应力集中，提升叶轮在变工况运行下的疲劳强度，应对频繁启停带来的交变载荷冲击。

　　在实际选型适配过程中，这类叶轮的性能曲线和自身的几何参数强相关，叶片出口安装角决定了压力流量特性，后弯式的叶片构型（也就是该模型呈现的叶片出口角小于90度的结构），特性曲线更平缓，运行稳定工作区更宽，适合需要流量调节范围大的通风、输水工况；如果是需要更高压力比的场景，会适当增大叶片出口角，但对应的效率会有所下降，稳定工况范围也会收窄。建模过程中需要重点保证叶片型面的光顺度，相邻叶片之间的流道截面要均匀变化，不能出现局部的凹陷或者凸起，否则会在流道内形成局部低压区，输送液体介质时容易诱发气蚀，输送气体介质时则会产生局部涡流带来额外的能量损失。另外叶轮做动平衡校验时，需要在轮盘或者轮缘的指定位置预留去重区域，不能在叶片受力位置随意去重，避免破坏叶片的强度结构，导致高转速运行下出现叶片断裂的风险。
