ER32-D4高精度弹簧夹头结构设计

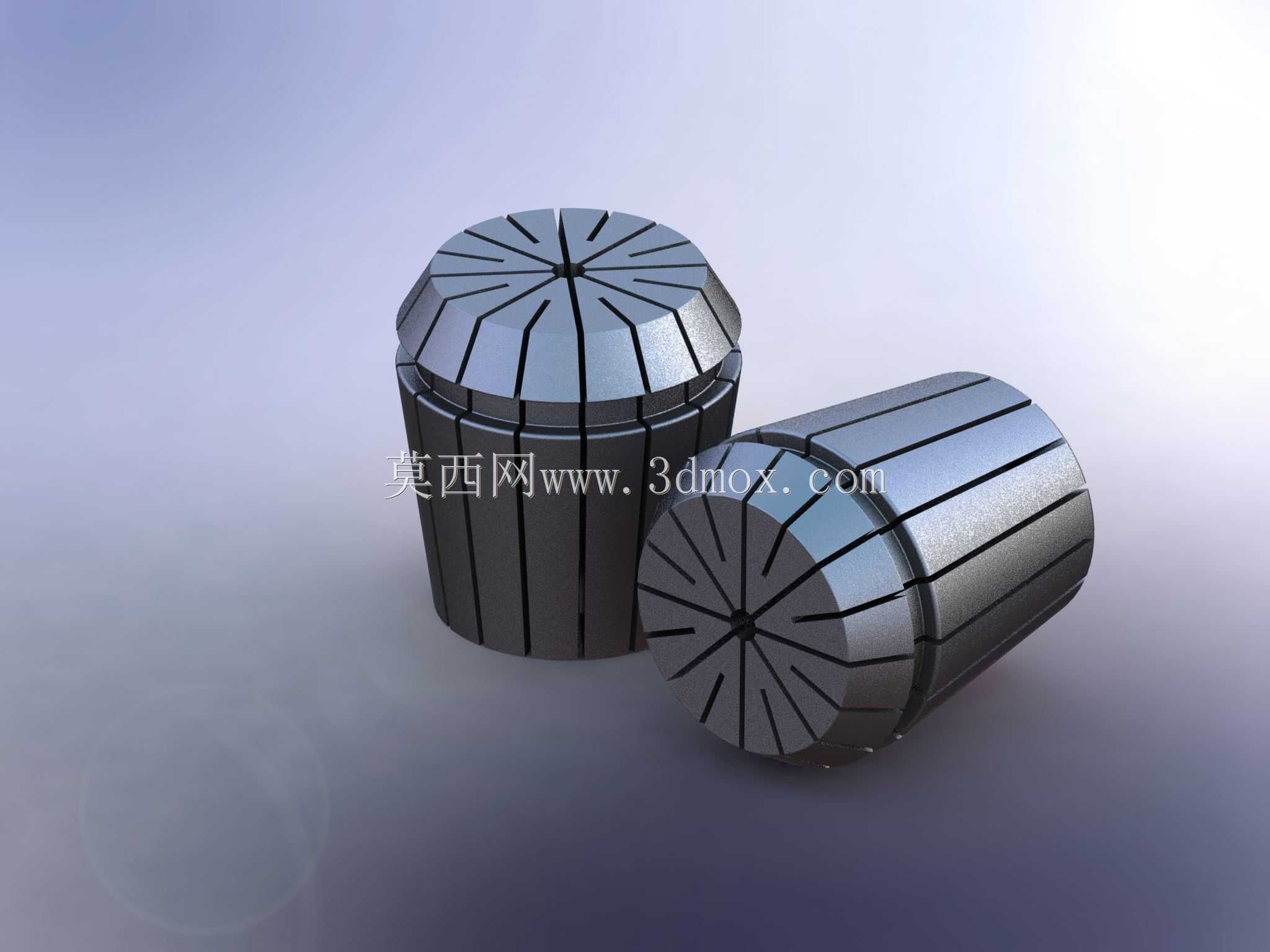

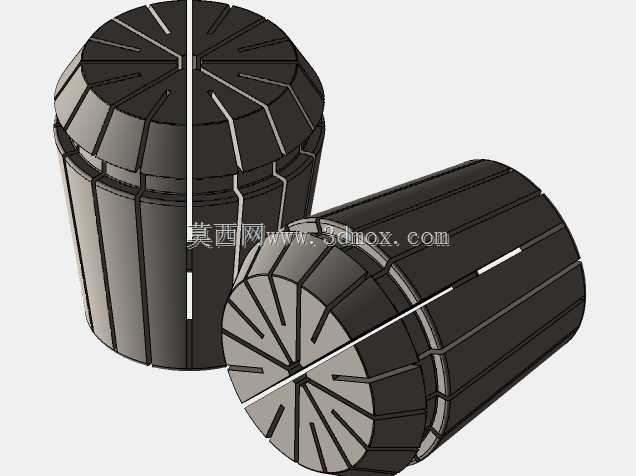

　　在数控铣削、钻削、铰削以及攻丝加工场景中，ER系列弹簧夹头是刀柄系统里应用覆盖率最高的刀具夹持元件，这款ER32-D4夹头适配常规ER32规格刀柄，主要承担直径4mm直柄刀具的锁紧定位工作，在立式加工中心、数控铣床、精雕机、木工数控开料机甚至部分高精度台式钻床的刀具装夹环节都能见到这类夹头的身影。从实际加工反馈来看，ER夹头的夹持稳定性直接决定了加工过程中的刀具跳动量，进而影响工件的表面加工质量、刀具使用寿命以及加工尺寸的一致性，很多现场加工出现的振纹、崩刀、孔径超差问题，追根溯源往往和夹头的选型、磨损状态或者安装方式不当有关。这款夹头采用整体65Mn弹簧钢材质加工，整体外形为带锥度的筒状结构，外锥面匹配ER32刀柄的内锥腔，

　　锥度严格遵循ER夹头的通用标准8°锥角，安装时随着刀柄锁紧螺母的旋紧，夹头会沿锥面轴向推进，同时依靠圆周方向均匀分布的弹性收缩槽产生径向收拢变形，从而将内孔中穿入的直柄刀具牢牢抱紧。夹头的收缩槽采用对称等分设计，沿圆周方向均匀分布16条切槽，切槽从夹头大端面一直延伸至靠近小端的位置，槽宽控制在合理范围，既保证足够的弹性变形量，又避免槽口应力集中导致夹头在反复锁紧松开过程中出现开裂失效。夹头的内孔为高精度研磨加工，针对4mm直径的刀具做了适配，内孔的圆柱度公差控制在0.005mm以内，和刀具柄部的贴合面积能达到90%以上，相比普通三爪钻夹头，这种弹性筒夹的夹持同轴度可以控制在0.01mm以内，高速加工时的刀具跳动量更小，

　　尤其适合精加工场景下的小直径刀具装夹。从安装边界来看，这款ER32夹头的大端外径为33mm，整体长度为40mm，装入标准ER32刀柄后，锁紧螺母旋合到位时的伸出长度符合通用刀柄的设计尺寸，不会出现夹头突出螺母过长或者装入深度不足导致锁紧失效的问题。设计这类夹头时，首先要保证外锥面和内孔的同轴度要求，这是控制夹持跳动的核心指标，加工过程中需要采用一次装夹完成内外圆的精磨工序，避免二次装夹带来的定位误差；其次是弹性槽的加工，槽的深度、宽度以及分布均匀度直接影响夹头的收缩力和变形均匀性，槽口位置需要做微小的倒角处理，避免应力集中，同时切槽时要保证切口平整，无毛刺残留，防止锁紧过程中出现卡滞。在实际使用场景中，这类夹头除了夹持硬质合金铣刀、

　　高速钢钻头等切削刀具，还可以用来夹持丝锥、铰刀等带直柄的加工工具，部分非标自动化设备的工装定位环节，也会采用ER夹头来夹持细杆类工件，实现快速装夹定位。需要注意的是，ER夹头属于易损配件，长期使用后内孔会出现磨损、弹性下降的问题，当夹持刀具后手动检测刀柄端部跳动超过0.02mm时，就需要及时更换夹头，避免影响加工精度；安装时要先将夹头压入锁紧螺母的卡槽内，再穿入刀具后整体旋入刀柄，禁止不装螺母直接将夹头塞入刀柄锥腔，否则会导致夹头偏斜，锁紧后无法保证同轴度。夹头的端面做了发黑处理，既可以提升表面防锈能力，也能在长期使用中减少和螺母、刀柄接触面的磨损，小端的内孔入口处做了微小的引导倒角，方便刀具柄部顺利穿入，不会出现刮伤刀具柄部的问题。从受力角度来看，夹头锁紧时的径向夹紧力沿圆周方向均匀分布，不会像螺丝顶丝式的夹持结构那样在刀具柄部产生局部压痕，拆卸刀具后柄部不会出现损伤，对于高精度硬质合金刀具来说，这种夹持方式能有效延长刀具的使用寿命，避免局部应力导致的刀具断裂风险。在模具加工、精密零件加工、五金零件批量加工等场景中，ER32规格的夹头是车间刀柄配件里消耗量较大的品类，不同内孔直径的夹头可以适配不同柄径的刀具，实现一个刀柄兼容多种规格刀具的使用需求，大幅降低刀柄的采购成本，同时缩短换刀时的调整时间。
