做机械结构设计久了,总会碰到需要兼顾空间利用率与结构层次感的设计需求,这类嵌套镂空立方结构的设计思路,其实能给不少工业场景的结构排布提供参考。先从实际应用场景说起,这类嵌套式的立方镂空结构,最直接的用途是作为机械原理教学的具象演示件,能让刚接触空间结构的从业者快速理解框架嵌套、空间避让的核心逻辑;在文创周边领域,这类结构可以做成金属3D打印的桌面摆件,依靠一体成型的嵌套结构展现加工工艺的精度优势;甚至在特种过滤设备的滤芯支撑结构设计中,这种分层镂空的框架思路也能被借鉴,在保证支撑强度的同时最大化流体通过的面积。

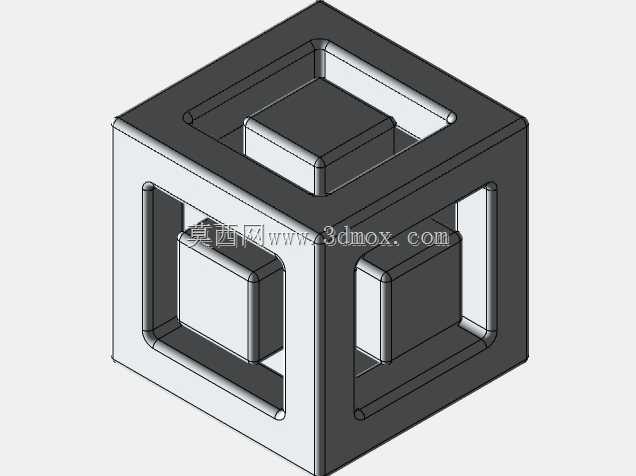

从结构功能特性来看,这个构件最核心的特点是一体成型的多层嵌套,外层是带方形镂空窗口的立方框架,每个立面的窗口边缘都做了圆角过渡,避免应力集中的同时也能减少加工时的毛刺残留;内层嵌套的立方块与外层框架之间保留均匀的间隙,没有额外的连接构件,完全依靠空间位置的限位实现嵌套,不会出现内层构件脱落的情况。每个立面的镂空窗口尺寸经过精准计算,刚好能让观察者看到内层立方的对应立面,既保证了视觉上的通透感,又不会因为窗口开得过大削弱外层框架的整体刚性。
设计思路上,最开始做这个结构的时候,最先要确定的是内外层的间隙值,间隙太小的话,3D打印或者CNC加工的时候容易出现内外层粘连的问题,间隙太大又会让内层构件晃动量过大,失去嵌套结构的紧致感,最终选定的间隙值是根据常用加工工艺的精度公差反推的,刚好适配主流的增材制造与减材加工的精度范围。外层框架的壁厚设计也经过了反复校核,壁厚过薄会导致框架受力后容易变形,壁厚过厚则会让整体结构显得笨重,同时增加不必要的材料消耗,最终的壁厚取值在保证整体结构抗扭强度的前提下,做到了重量的最优化。立面窗口的圆角半径也不是随意设定的,圆角半径和窗口边长的比例经过调整,既避免了直角处的应力集中问题,也让整体视觉效果更协调。
外形尺寸与安装边界方面,这个构件整体为正立方体构型,所有棱边都做了等半径的圆角处理,没有尖锐的棱角,不管是作为教学演示件还是桌面摆件,都不会出现划伤的风险。整体的外接立方体尺寸可以根据实际使用场景等比例缩放,作为教学演示件的时候可以放大到150mm边长,方便课堂上的学生观察结构;作为桌面把玩件的时候可以缩小到50mm边长,方便单手握持。如果是作为工业设备内部的支撑构件使用,安装边界只需要预留出比外接立方体大2mm的装配间隙即可,因为整个构件没有向外突出的安装耳或者连接结构,直接放置在对应的安装槽内就能依靠自身的立方外形实现定位,不需要额外的固定件。
实际做结构验证的时候,还特意考虑了不同加工工艺的适配性,如果采用FDM3D打印制作,不需要添加额外的支撑结构,因为所有镂空位置的倾斜角度都大于45度,打印过程中不会出现塌边的问题;如果采用CNC铣削加工,只需要从六个立面分别进刀铣削镂空窗口,就能完成整个构件的加工,不需要设计复杂的工装夹具,加工难度低,良品率高。内层立方块的所有棱边同样做了圆角处理,和外层框架的圆角半径保持一致,让整个构件的设计语言更统一,不会出现内外层风格割裂的情况。另外,这种嵌套结构的设计思路还可以延伸拓展,比如在最内层再增加更小的立方嵌套,做成三层甚至四层的嵌套结构,进一步提升结构的精巧程度,当然这时候就需要重新计算各层之间的间隙值,避免多层嵌套之后出现内层卡死的问题。在做受力仿真的时候,给外层框架施加垂直方向的压力,整个结构的受力会通过外层框架的棱边均匀传递到整个框架上,不会出现局部应力过大的情况,哪怕是用树脂材料打印,也能承受日常把玩过程中的挤压力,不会出现结构断裂的问题。
- 全部评论(0)
- 模板大小: 757.46 KB
- 售价:5金币
- 下载次数: 8
- 系统要求: SOLIDWORKS
- 软件分类: 通用机械零部件
