嵌入式齿轮锁具内部结构三维设计

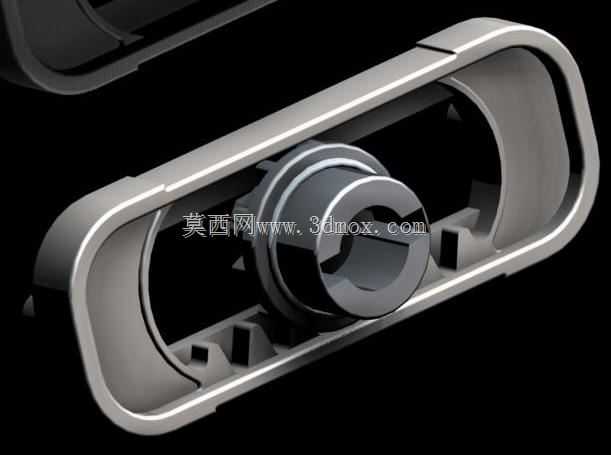

　　在商用柜体、工业设备舱门、特种工具箱这类需要频繁启闭且对锁止可靠性有要求的场景里，传统弹子锁的抗冲击能力、重复定位精度往往难以满足工况需求，齿轮传动式锁具的应用占比正在逐年提升。这款齿轮锁采用内嵌式安装布局，整体外轮廓为带圆角的长条形沉台结构，安装时可完全嵌入门板预先铣出的沉槽内，外露面与门板表面齐平，不会突出形成磕碰点，适配1.2-3mm厚度的金属门板或复合板材门板，安装边界预留的卡扣位可直接卡入门板开孔，无需额外加装固定压片，装配效率比传统螺纹固定锁具提升近四成。

　　从功能逻辑上看，这款锁的核心锁止动作完全依靠齿轮组的啮合传动完成，锁芯转动时带动中心主动齿轮，主动齿轮同时驱动两侧对称布置的从动齿块，两个齿块沿锁体内部的导向槽做反向直线运动，伸出时卡入门框对应的锁止卡槽内，收回时完全缩进锁体内部，整个传动行程控制在8mm，既保证足够的锁止啮合深度，又不会因为行程过长导致齿块卡滞。和传统的凸轮式锁舌相比，齿轮传动的受力分布更均匀，锁止状态下两侧齿块的受力可通过齿轮副均匀传递到整个锁体框架，单侧承受1500N的侧向冲击力时不会出现齿块变形或跳齿问题，完全能满足工业设备舱门在运输、振动工况下的锁止可靠性要求。

　　设计过程中首先要解决的是齿轮副的侧隙控制问题，锁具的传动间隙如果过大，会导致锁止后门板出现旷量，间隙过小则会在低温环境下因为材料收缩出现转动卡滞。建模时将主动齿轮与从动齿块的啮合侧隙控制在0.05-0.08mm之间，既预留了工程塑料件的吸水膨胀、温度形变余量，又能将锁止后的旷量控制在0.1mm以内，不会出现门板晃动的问题。锁体的外壳采用一体化的框架结构，内部的导向槽与外壳一体成型，不需要额外加装导向衬套，减少了装配零件数量，同时导向槽的内壁做了0.2mm的拔模斜度，注塑成型时可顺利脱模，量产时的尺寸一致性更容易保证。

　　中心锁芯的安装位采用D型孔配合结构，和锁芯的传动轴完全贴合，不会出现转动打滑的问题，锁芯尾部预留了弹子安装位，可适配通用的铜质弹子锁芯，也可根据需求替换成偏心锁芯或电子锁芯的传动模块，拓展性较强。锁体外露的表面做了环形的凹陷装饰槽，既可以提升外观的层次感，也能在安装时作为沉台深度的定位基准，当锁体嵌入门板沉槽后，装饰槽刚好与门板表面齐平，安装人员不需要额外测量深度就能判断装配是否到位。

　　从实际使用场景来看，这类齿轮锁常被用在通讯机柜、电力设备箱、铁路车辆的储物舱、工程车辆的工具箱上，这类场景的共同特点是使用环境存在持续振动、温差变化大，且锁具需要承受一定的外力冲击。传统的叶片锁在长期振动后容易出现锁舌自动弹出的问题，而齿轮传动的结构因为齿牙之间的啮合存在自锁角度，只要锁芯没有转动，从动齿块就不会因为外力振动产生位移，锁止可靠性更高。另外，对称式的双齿块锁止结构，在锁止时会对门板产生两个对称的拉紧力，能让门板与门框之间的密封胶条均匀受压，密封效果比单舌锁更好，可满足IP54以上的防护等级要求，适合在户外露天的设备上使用。

　　建模时对所有运动部件都做了干涉检查，主动齿轮转动全行程内，齿块与导向槽、锁芯与安装孔、外壳与门板沉槽之间都不存在运动干涉，所有的棱角位置都做了R0.3以上的圆角处理，既避免了应力集中导致的零件开裂，也能在装配时避免划伤操作人员的手部。锁体背部的走线槽预留了2mm的间隙，如果后续需要加装电子锁的感应模块，可直接将线材从走线槽内引出，不需要重新修改锁体的结构，为后续的功能升级预留了足够的设计余量。
