带锯齿卡位结构的金属滑扣锁结构设计

　　日常做户外装具、箱包、小型设备快拆结构设计时，这类滑扣锁是很常用的连接锁紧元件，很多工程师在选型时容易忽略其受力边界与安装适配性，最后做出来的样件要么卡滞要么锁止失效，反而拖慢整机验证进度。从实际使用场景来看，这类滑扣锁常应用在需要快速开合、反复拆装的连接部位，比如户外战术装具的织带连接、便携设备箱的侧部扣合、工业设备检修门的快开锁紧、小型工装夹具的快速压紧定位，甚至部分运动器材的绑带调节位置也会用到同结构原理的扣件，核心需求就是操作时单手即可完成解锁与锁止，不需要额外工具，同时锁止状态下能承受设定范围内的拉力，不会受振动、轻微冲击影响出现意外脱开。

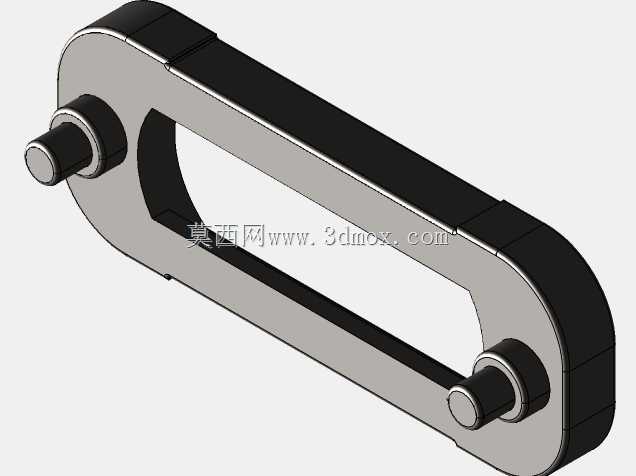

　　从结构功能特性来看，这款滑扣锁采用了双侧转轴加内侧锯齿卡位的组合设计，主体框架为一体式冲压或铣削成型的金属框体，两侧的圆柱转轴是和配套扣件实现铰接的核心部位，装配时对应扣件的轴孔套入转轴后，滑扣可绕转轴实现一定角度的翻转，而内侧的锯齿结构是锁止的关键——当滑扣翻转到锁止位置时，锯齿会卡入配套扣件的对应齿槽内，通过齿形的咬合承受横向与纵向的拉力，相比光滑面的压合式滑扣，锯齿结构能大幅提升锁止后的静摩擦力，即使织带或者连接件受拉力出现轻微形变，齿形咬合也能避免滑扣松脱。这里要注意的是，锯齿的齿形角度做了针对性优化，锁止方向的齿面接近垂直，能最大化承受拉力，解锁方向的齿面做了小角度倾斜，按压解锁时不需要太大的力就能让齿形脱离，兼顾锁止可靠性与操作便捷性。

　　在设计思路层面，这款滑扣的外形做了圆角过渡处理，所有外露棱边都做了倒钝，避免使用过程中划伤操作人员或者刮损配套的织带、设备表面；框体的中空结构一方面是为了减轻零件自身重量，对于需要控制整体重量的户外装备、便携设备来说，每一个小零件的减重都有实际意义，另一方面中空结构也给手指操作留出了施力空间，解锁时手指可以扣入框体中部发力，不需要额外抠挖边缘的缝隙。两侧的转轴采用了和主体一体的结构，相比后期铆接的转轴，一体结构的抗剪切强度更高，在承受大拉力时不会出现转轴断裂、脱落的问题，转轴的端部做了轻微的铆边处理，装配后配套扣件不会从转轴端部滑出，同时又能保证铰接转动的顺畅度，不会出现卡滞、晃量过大的问题。

　　关于外形尺寸与安装边界，这款滑扣的整体外轮廓为圆角矩形，长度方向的尺寸适配常规宽度的织带与小型设备的安装空间，宽度方向的尺寸控制在不超出配套扣件安装面的范围，不会在安装后出现突出过多容易被勾挂的问题。安装时需要注意，配套扣件的转轴孔中心距必须和滑扣两侧转轴的中心距严格匹配，公差控制在0.05mm以内，否则装配后会出现转动过紧或者晃量过大的问题；锯齿咬合的重叠量要控制在1.2-1.8mm之间，重叠量过小会导致锁止力不足受拉脱开，重叠量过大则会导致解锁需要的按压力过大，操作手感变差。另外滑扣的翻转角度需要在设计配套结构时预留足够的空间，保证滑扣从解锁状态翻转到锁止状态的全过程不会和周边的结构件发生干涉，通常预留的转动间隙不小于2mm，同时要考虑金属件表面处理后的涂层厚度，避免装配后出现干涉。

　　从实际工程验证的角度来说，这类滑扣在选型或建模完成后，首先要做的是拉力测试，模拟实际使用中的最大拉力工况，持续加载到额定载荷的1.5倍，保持5分钟不出现脱开、塑性变形才算合格；其次要做反复开合寿命测试，通常要求完成5000次以上的开合循环后，锁止力衰减不超过10%，转轴部位没有明显的磨损松旷；还要做振动工况测试，模拟设备运输、使用过程中的振动频率，持续振动2小时后滑扣不能出现自动解锁的情况。很多新手设计师在做这类扣件设计时，容易只关注外形而忽略齿形的受力角度、转轴的配合公差，最后开模或者加工出来的零件达不到使用要求，反而要反复修模调整，耽误项目进度。另外在材质选择上，这类滑扣如果用于户外场景，通常选用6061铝合金做硬质阳极氧化处理，兼顾强度与防腐蚀性能，如果用于工业设备有更高强度要求的场景，可以选用304不锈钢材质，表面做喷砂钝化处理，提升耐磨性能。
