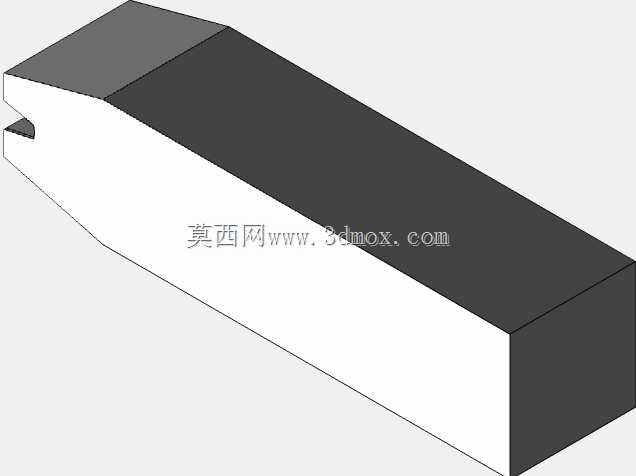

在常规机加工工序里,经常会遇到批量零件带有特殊轮廓的槽型、止口或者异形截面,这时候如果采用通用刀具走多刀插补加工,不仅加工节拍长,轮廓接刀痕难以控制,批量加工的一致性也很难稳定保障,这类定制的成型专用刀具就是为了解决这类加工痛点开发的。从结构上看,这款刀具采用整体式硬质合金刀体设计,刀头部分的轮廓完全匹配待加工的异形截面形状,加工时不需要机床走复杂的多轴插补路径,只需要单次径向或者轴向进给,就能直接成型出目标轮廓,大幅降低了对机床编程复杂度的要求,也减少了多刀加工带来的累计误差。刀体的夹持部分采用标准矩形截面设计,能够直接适配常规的车床刀架、铣床平口钳夹具或者专用刀座,不需要额外定制非标夹持工装,
安装时只需要保证刀头切削刃的基准面与机床进给方向平行,找正时间比非标定制的异形柄刀具缩短60%以上。设计这类刀具的时候,首先要核算刀头切削部分的受力分布,因为成型刀的切削刃是连续的异形轮廓,不同位置的切削角度、排屑空间都需要针对性调整,比如在轮廓的拐角位置,要特意留出0.1到0.2毫米的刃口钝化量,避免切削时应力集中导致崩刃,同时排屑槽的走向要顺着主切削力的排出方向,避免切屑卡在成型轮廓里刮伤已加工表面。刀体的长度设计要考虑机床的加工行程,装夹后悬伸量控制在刀体截面高度的1.5倍以内,既保证足够的刚性,避免切削时产生振刀纹,也不会因为悬伸过长导致让刀,造成加工出来的轮廓尺寸超差。在实际应用场景中,
这类刀具多用于汽车零部件的密封槽加工、液压阀块的异形油道成型、五金零件的特殊截面批量加工,相比通用刀具分层铣削的工艺,单次成型的加工效率能提升3倍以上,而且加工出来的轮廓表面粗糙度能稳定达到Ra1.6,不需要后续额外的抛光工序。设计建模的时候,要特别注意切削刃的后角取值,沿着异形轮廓的每个点位,后角都要保持在5到8度之间,不能出现负后角的情况,否则加工时刀具后刀面会和工件表面产生剧烈摩擦,不仅会快速磨损刀具,还会导致工件表面产生加工硬化,影响后续工序的加工质量。另外刀体的非切削部分都做了发黑防锈处理,日常存放和使用过程中不容易产生锈蚀,能够保证夹持基准面的精度长期稳定,不需要每次装夹都反复打磨基准面。在安装边界上,
这款刀具的夹持段尺寸公差控制在h6级别,和标准刀座的配合间隙不超过0.02毫米,装夹时锁紧力要均匀作用在夹持段的两个基准面上,不能直接压在刀头的切削部分,避免压崩刃口。切削参数选择上,加工45号钢的时候,线速度控制在80到120米每分钟,进给量根据加工余量调整,单次成型的余量不超过2毫米的时候,进给可以保持在0.1到0.15毫米每转,保证排屑顺畅的同时也能获得较好的表面质量。很多工艺人员在选用这类成型刀具的时候,容易忽略刀具的重磨余量设计,这款刀具在设计时就预留了足够的重磨空间,每次重磨只需要修磨前刀面,不会改变刀头的成型轮廓尺寸,重磨后刀具的加工精度和新刀保持一致,大幅提升了刀具的整体使用寿命,降低了批量加工的刀具成本。在建模过程中,还要对刀头的轮廓做公差补偿,因为实际切削时会有微小的让刀量,所以建模时会根据常用的加工材料和切削参数,在轮廓的法向预留0.01到0.03毫米的补偿量,保证实际加工出来的尺寸刚好落在零件的公差带中间,不需要反复试切调整刀具补偿值。
- 全部评论(0)
- 模板大小: 143.33 KB
- 售价:5金币
- 下载次数: 29
- 系统要求: Autodesk Inventor,Rendering,STL
- 软件分类: 机床
