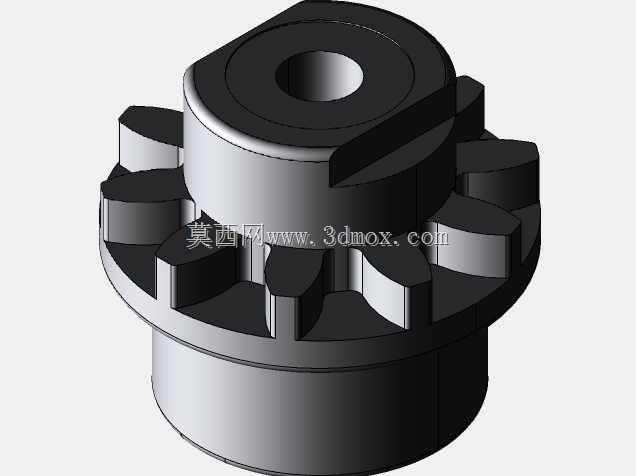

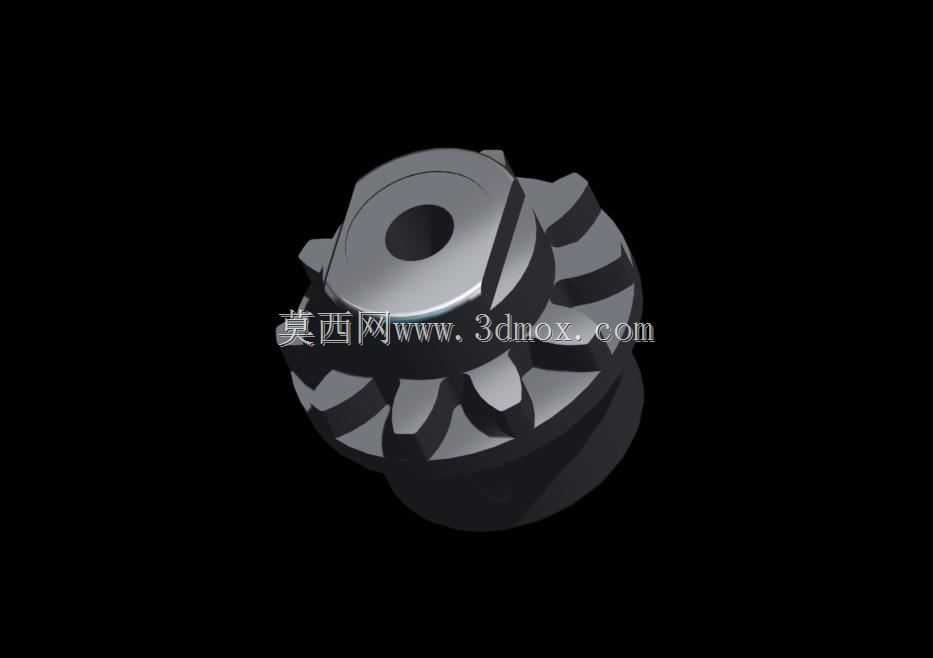

锥齿结构锁紧限位组件三维结构

　　一方面是避免啮合时出现应力集中导致齿部崩裂，另一方面是在齿面贴合和脱开的过程中，不会因为锐边卡滞造成操作卡顿。构件的中心是贯通的安装孔，孔壁做了公差带控制，适配对应直径的安装轴，安装时可以沿着轴的轴向做小范围滑动，这个滑动行程就是锁止和脱开的动作行程，行程长度刚好覆盖齿面的啮合深度，不会因为行程过大导致构件从轴上脱出，也不会因为行程过小导致齿面无法完全脱开影响调节。构件的上端是带平面的受力端，这个平面是用来承接轴向预紧力的，比如配套的弹簧压合面、旋钮的施力面，平面的平面度控制在合理范围内，保证轴向力施加均匀，不会出现偏载导致齿面单边啮合磨损过快。从安装边界来看，这个构件的最大外轮廓是锥齿的大端直径，在日常的机械传动配套场景里，这类带锥齿结构的锁紧限位构件，常被用在需要周向锁止、角度微调的传动节点上，比如小型手动调节机构的档位定位、工装夹具的角度锁止、小型传动箱的轴向限位环节，它不需要额外的锁止销或者紧固件，靠自身齿形的啮合咬合就能实现可靠的位置固定，调节时只需要轴向脱开齿面就能转动调整，到位后靠轴向预紧力让齿面重新贴合锁止，操作逻辑简单，锁止可靠性高，在频繁需要小角度调整、又要保证调整后位置不偏移的工况下适配性很强。从结构设计逻辑来看，这个构件的核心功能是把锥齿轮的啮合传动特性和锁止定位的需求结合起来，齿形采用的是等距渐开线锥齿，齿向沿着构件的锥面均匀分布，齿顶和齿根都做了小圆弧过渡，

　　安装时需要在啮合的对应位置预留匹配的锥齿配合面，配合面的齿形参数和这个构件完全一致，锥度重合度要达到设计要求，才能保证啮合时齿面接触面积足够，不会出现点接触导致局部压溃。中心安装孔和轴的配合采用间隙适中的过渡配合，既保证构件能在轴上顺畅滑动，又不会因为间隙过大出现径向晃动，导致齿面啮合错位。齿部的啮合深度设计在3到5毫米区间，这个深度既能保证锁止时能传递足够的扭矩，不会因为受外力冲击出现跳齿，又能保证脱开时不需要太大的轴向力，手动操作就能轻松完成解锁动作。在实际应用中，这类构件常和压缩弹簧配套使用，弹簧套在安装轴上，一端顶在构件的非齿面端，另一端顶在轴的固定台阶上，常态下弹簧的预紧力把构件的齿面压在配合齿座上，保持锁止状态；

　　需要调节角度时，手动施加轴向力克服弹簧力，让齿面脱开，就可以转动构件带动轴或者对应部件转动，调整到目标角度后松开轴向力，弹簧自动把构件推回啮合位置完成锁止，整个动作流程不需要额外的紧固件锁紧，调节效率很高，适合需要频繁调整角度的手动操作机构。从建模的细节处理来看，齿形的建模是先在锥面上做单齿的草图轮廓，通过沿锥面法向的拉伸切除，再做圆周阵列得到均匀分布的齿形，每个齿的齿厚、齿高参数保持一致，阵列时的角度误差控制在极小范围内，保证啮合时每个齿都能均匀受力，不会出现个别齿负载过大的情况。齿面的粗糙度要求也有对应设计，啮合面的粗糙度不能过高，否则会增大啮合和脱开时的摩擦力，导致操作手感生涩，也不能过低导致加工成本不必要的提升，

　　常规的机加工表面就能满足使用需求。构件的非配合面做了简单的倒角处理，去除加工毛刺，避免安装和操作时划伤操作人员。另外，这类锁紧构件的材质选择一般根据使用场景的负载来定，轻载手动调节场景可以用工程塑料注塑成型，成本低重量轻，有一定的自润滑性，操作手感顺畅；中载场景可以用锌合金压铸或者铝合金机加工，兼顾强度和重量；重载场景则需要用碳钢机加工后做表面热处理，提升齿面的硬度和耐磨性，保证长期使用不会出现齿面磨损导致锁止失效。在做配套结构设计时，还要注意齿座的对应齿形参数和构件完全匹配，锥度一致性要达标，否则装配后会出现齿面接触不良，锁止扭矩达不到设计要求，长期使用还会出现异常磨损。同时要计算好配套弹簧的预紧力，预紧力过小会导致锁止不可靠，受振动时容易出现跳齿移位；预紧力过大会导致解锁时需要的操作力过大，手动操作体验差，一般根据需要传递的锁止扭矩来反算需要的轴向正压力，再匹配对应刚度的弹簧，保证操作力和锁止可靠性的平衡。
