带齿调节式织带滑扣锁结构设计

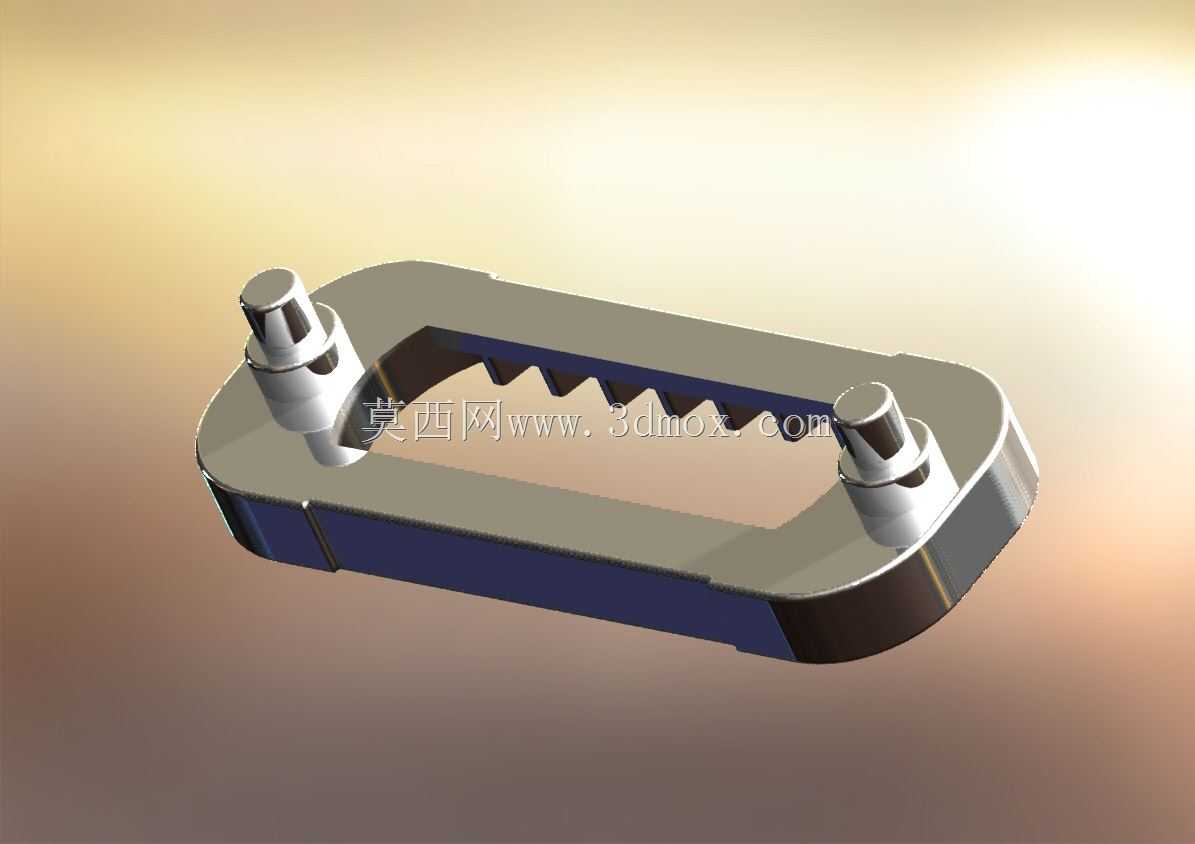

　　这款滑扣锁主要应用在需要快速调节束紧长度的织带连接场景，常见于户外装备绑带、物流货物捆扎带、安全防护系带、箱包束紧结构等领域，核心作用是实现织带的单向锁止与长度无级调节，替代传统的穿孔式卡扣或者绳结固定方式，大幅提升束紧操作的效率与锁止可靠性。从结构功能来看，该滑扣采用框架式一体成型主体，内侧设置连续的锯齿状咬合结构，当织带从框架内腔穿入后，织带受拉力作用时会带动内侧压合面贴合锯齿，依靠齿形与织带纤维的摩擦力实现反向锁止，避免织带受拉力松脱；需要调节长度时，只需抬起压合端解除齿形咬合，即可自由抽动织带调整束紧长度，调整到位后松开压合端即可自动复位锁止，操作全程不需要额外工具，单手即可完成调节与锁止动作。

　　设计过程中首先考虑了织带的适配宽度，框架内腔的净宽尺寸按照常规25mm宽度的织带预留安装间隙，单边间隙控制在0.3-0.5mm，既避免织带穿入时卡滞，也防止间隙过大导致织带在锁止时出现横向窜动；框架两侧的转轴凸台采用一体化结构设计，与主体框架一次成型，不需要额外装配销轴，减少装配工序的同时提升了结构整体强度，凸台的外径尺寸控制在6mm，突出框架侧面1.5mm，作为安装定位的基准面，适配对应的安装座开孔尺寸时，凸台与安装孔采用间隙配合，保证滑扣可以绕转轴小角度转动，适配织带不同方向的拉力角度，避免织带与框架边缘出现硬折磨损。外形轮廓上，所有外露棱边都做了R1.2的圆角处理，一方面避免尖锐棱边割伤操作人员或者磨损织带表面，

　　另一方面也提升了零件脱模的工艺性，适合采用压铸或者注塑工艺批量生产；框架的壁厚根据受力情况做了差异化设计，受力集中的齿形根部壁厚设置为2.5mm，非受力的外框侧壁壁厚设置为1.8mm，在保证整体结构强度满足150kg静拉力不发生塑性变形的前提下，尽可能降低零件整体重量。安装边界方面，该滑扣的整体外轮廓长度为42mm，宽度为28mm，厚度为8mm，安装时需要预留的最小操作空间为长度方向55mm、宽度方向35mm，保证调节时手指有足够的操作空间按压压合端；齿形的设计参数经过反复验证，齿尖角度设置为75度，齿距为2mm，既保证咬合时足够的摩擦力不会出现滑齿，也不会因为齿形过于尖锐切断织带纤维，经过反复拉拽测试，

　　织带在额定拉力下反复调节1000次后，织带的断裂强力保留率仍能达到90%以上，满足长期使用的可靠性要求。在实际选型应用中，该滑扣可以根据使用场景的拉力需求调整主体材质，常规场景采用POM工程塑料即可满足轻量化与成本要求，重载捆扎场景可以采用锌合金压铸材质提升结构强度，不同材质的滑扣安装尺寸完全一致，可以实现通用互换，不需要调整配套的织带与安装座结构。
