微型螺丝收纳盒钣金结构设计

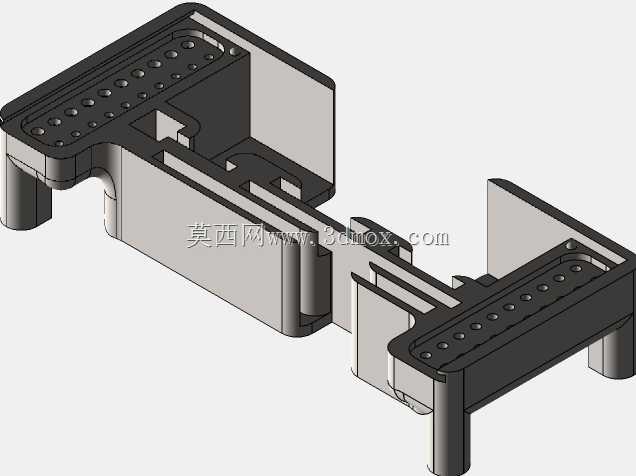

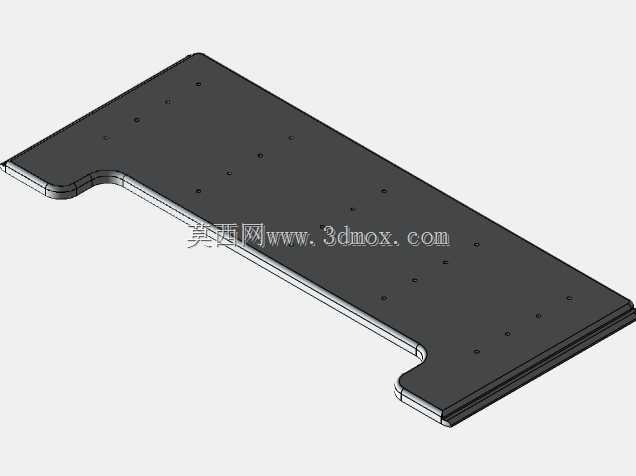

　　这款微型螺丝收纳盒的结构设计，核心面向精密装配工位的小规格紧固件收纳需求，在电子组装、精密仪器维修、小型机电产品装配的场景中，作业台面上往往散落着M1-M3规格的微型螺丝、垫片、弹簧卡圈等细小零件，这类零件体积小、规格多，混放后分拣耗时，掉落地面后极难寻找，直接影响装配作业的效率，甚至可能因螺丝混入设备内部造成短路、卡滞等装配隐患。该收纳盒采用薄钢板折弯成型的整体结构，主体为浅槽式平板结构，边缘做了圆弧包边折弯处理，既避免钢板锐边划伤作业人员手部，也能提升整体结构的刚性，减少薄钢板受力后的翘曲变形。盒体表面规则排布多组定位小孔，这些孔位可配合小型隔断插片使用，根据当前工位需要收纳的螺丝规格灵活划分收纳区间，不同长度、

　　不同头型的微型螺丝可以分区域放置，拿取时无需在混装的零件中翻找，伸手即可拿到对应规格的紧固件。从安装边界来看，该盒体的外形适配常规装配工作台的边缘置物区域，底部做了微折边设计，既可以直接平放在工作台面使用，也可以通过侧边的安装孔位固定在工位挂板、流水线侧方的置物架上，不会占用工作台中央的操作空间。设计过程中充分考虑了钣金加工的工艺可行性，所有折弯处的内R角匹配常规钣金折弯模具的参数，无需定制特殊模具即可完成冲压折弯加工，表面的孔位采用等间距排布，冲压加工时可以采用连续模一次冲孔成型，减少后续机加工工序，降低单件的加工成本。盒体两端的缺口结构是专门为取拿零件设计的让位结构，当需要倾倒某一区域的螺丝时，手指可以通过缺口处抵住盒底，

　　平稳抬起盒体将螺丝倒出至零件盘，无需将整个盒体翻转，避免其他区域的零件混落。在实际产线应用中，这类收纳盒除了放置微型螺丝，也可以用来收纳小型顶针、弹簧、导电胶条等细小装配零件，不同工位可以根据自身作业需求调整内部隔断的位置，适配不同的零件收纳需求。相较于塑料材质的螺丝盒，这款钣金结构的收纳盒耐磨损性能更强，长期接触带磁性的螺丝刀、金属零件不会出现表面刮花、开裂的问题，表面做喷塑处理后具备一定的防锈能力，即使在有少量切削液、酒精擦拭的工位环境下也能长期使用，不会出现锈蚀掉渣污染零件的情况。盒体的厚度选用0.8mm的冷轧钢板，整体重量较轻，作业人员可以根据工位调整需求随意挪动位置，同时结构强度足够，

　　堆叠放置多个同类型收纳盒时也不会出现变形压坏内部零件的问题。在细节设计上，所有孔位的边缘都做了去毛刺处理，不会出现孔边锐边勾挂擦拭布、刮伤零件表面镀层的问题，边缘折弯的高度控制在15mm，既可以防止零件从盒边滑落，也不会因为盒边过高遮挡视线，影响作业人员快速识别盒内的零件规格。
