电机配套定制钻孔连接接头结构

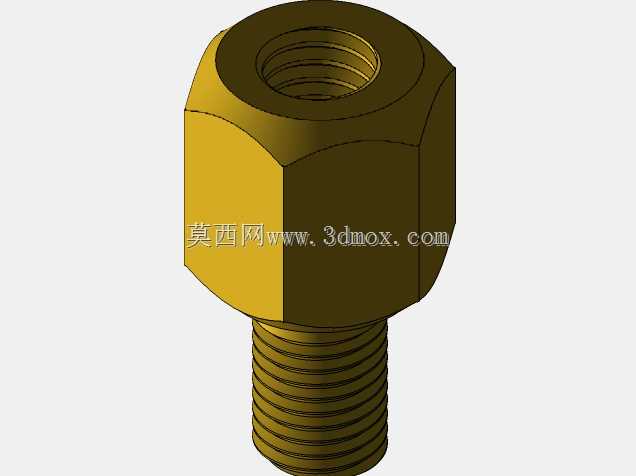

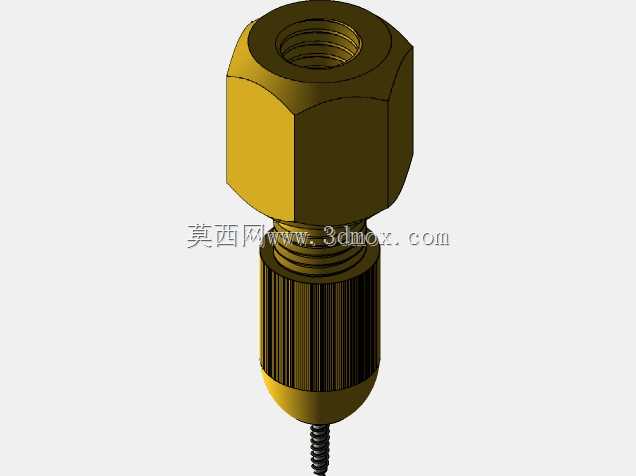

　　在精密钻孔加工的产线场景里，这类接头往往承担着动力输出端与钻孔执行端的衔接作用，不少小型台钻、专用钻孔工位的电机输出轴无法直接装夹细小钻头，尤其是加工0.5mm-3mm区间的微孔时，电机轴本身的装夹孔径、同轴度公差都无法满足加工要求，这时候就需要这类定制化的转接接头来完成动力传递与刀具装夹。从结构上看，接头上部采用外六角结构，这个设计并非随意设置，实际装配时可以用标准开口扳手卡住六角面完成锁紧，不需要定制专用工装，在设备日常维护更换钻头时，操作工用常规工具就能完成拆装，能有效减少停机等待时间。六角段内部加工有内螺纹，这个螺纹是和电机输出端的外螺纹轴配合的，螺纹配合的公差选的是6H/6g的中等配合精度，既不会因为间隙过大出现传动晃量，

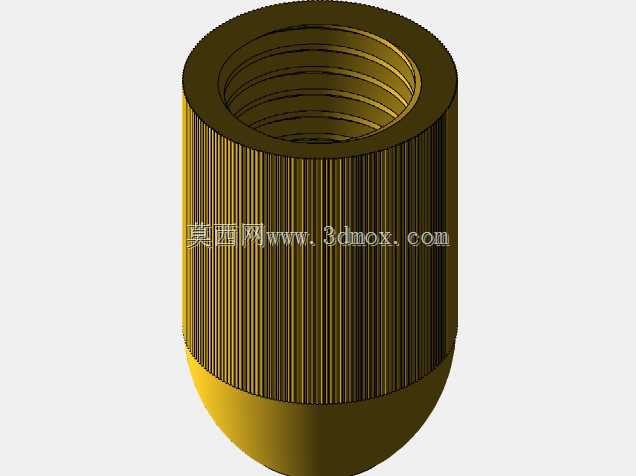

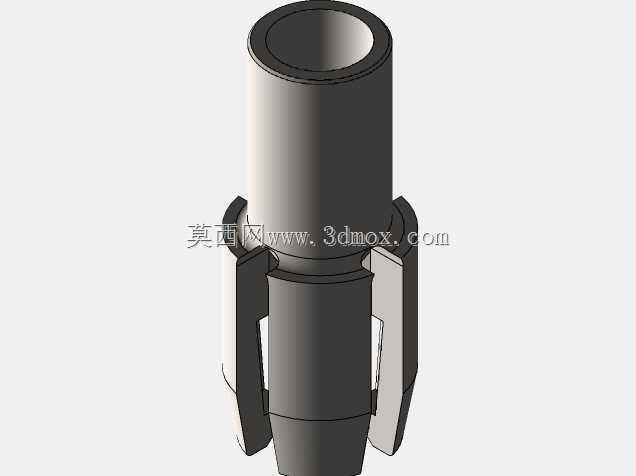

　　也不会因为过盈量太大导致拆装困难，日常拆换时不会出现螺纹咬死的情况。六角段往下是滚花握持段，这个部位的直纹滚花粗糙度控制在Ra3.2左右，在没有扳手的临时调整场景下，操作工可以直接用手捏住滚花段完成初步预紧，滚花的齿距选的是0.8mm，握持时不会打滑，同时齿顶做了小倒角，不会划伤操作工的手套或者皮肤。滚花段下方是过渡锥面，这个锥面的作用是引导接头顺利装入电机端的定位孔，锥度选的是1:20，装配时能自动找正同轴度，避免因为强行装配导致的轴孔偏磨，长期使用下来能减少电机输出轴的磨损量，延长电机端的使用寿命。最下端的细杆部分是钻头装夹端，内部加工有标准的弹性装夹孔，配合接头内部的收紧结构，当上部螺纹锁紧时，下端的装夹孔会均匀收缩，

　　牢牢抱紧钻头的柄部，装夹后的同轴度能控制在0.02mm以内，加工微孔时不会出现钻头偏摆、断钻的问题。从安装边界来看，这类接头的最大外轮廓是上部六角的对边尺寸，整体长度控制在适配多数小型钻孔电机的输出端行程范围内，安装后不会超出设备原有安全防护罩的覆盖范围，不需要额外改造设备的防护结构，直接替换原有接头就能使用。设计时特意把各段的过渡位置都做了R0.5的圆角处理，没有尖锐的棱角，一方面是加工时铣削工序能顺畅走刀，减少应力集中的问题，长期承受传动扭矩时不会在截面突变的位置出现断裂，另一方面日常操作时也不会剐蹭到操作人员。在实际应用中，这类接头除了用在普通钻床的微孔加工工位，还能适配自动化钻孔专机的动力头，

　　尤其是3C行业的小型零件钻孔工序，加工铝合金、塑胶壳体的小直径安装孔时，这类接头的装夹稳定性直接影响孔位的位置精度，不少产线之前用通用夹头装夹小钻头，经常出现钻头打滑、孔位超差的问题，换成这种定制接头后，断钻率能下降近四成，孔位的CPK值能稳定在1.33以上，满足批量加工的质量要求。结构设计时没有采用复杂的拆分零件，整体为一体式车削加工成型，零件数量只有一个，没有多余的紧固件，日常维护不需要额外准备配件，长期使用后如果装夹孔出现磨损，直接整体更换即可，维护成本很低。选材上一般用45号钢做调质处理，表面做发黑防锈处理，既有足够的强度传递电机的输出扭矩，又能在车间的切削液环境下不容易生锈，不需要频繁做防锈保养。
