发动机用连杆式活塞杆结构设计

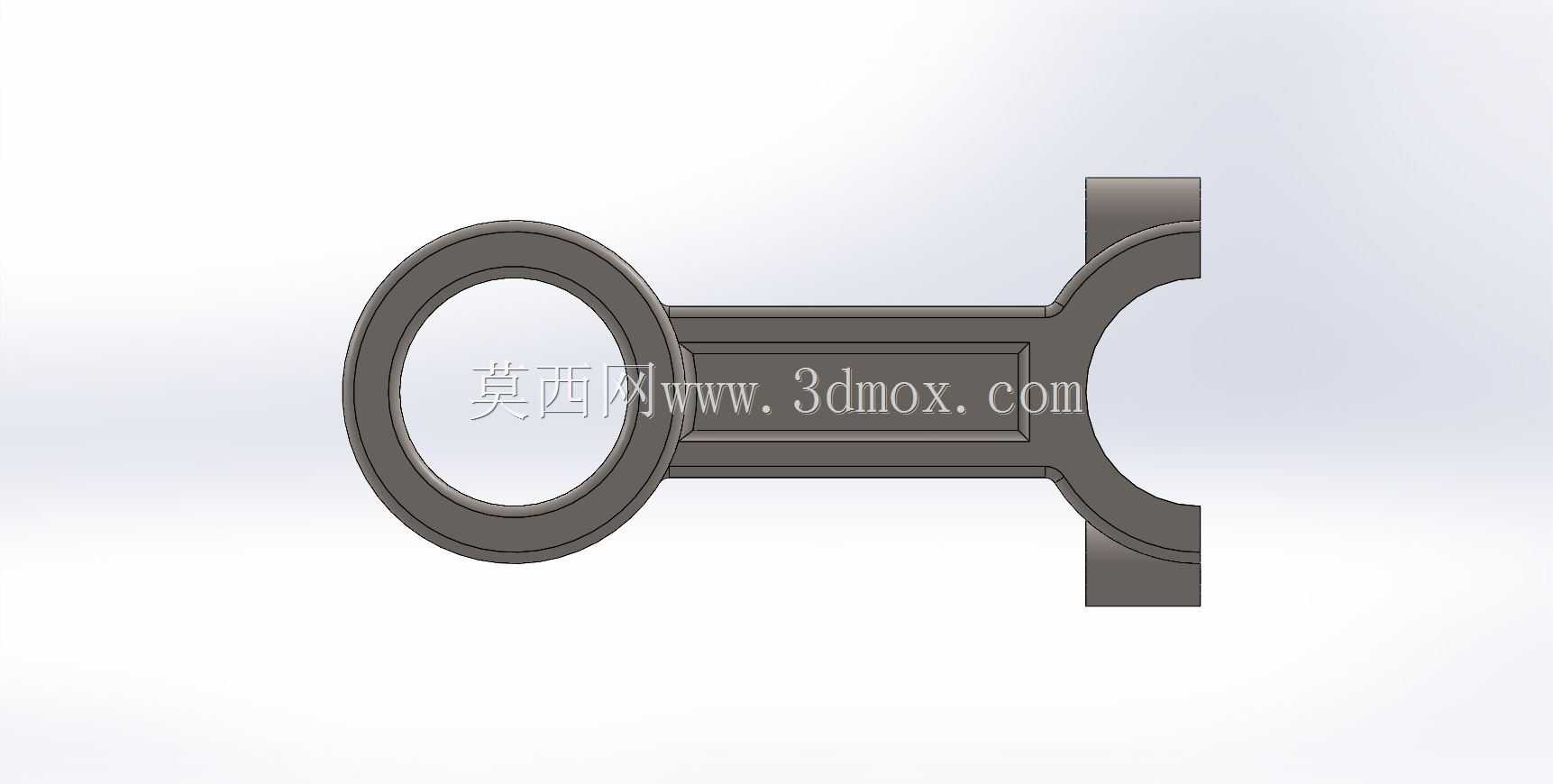

　　在往复式动力机械的传动链路里，这类带双吊耳结构的活塞杆，是衔接活塞做功端与曲柄连杆机构的核心受力构件，日常接触的四冲程汽油机、小型柴油机以及部分气动冲击设备里，都能见到同结构原理的零件身影。不同于普通光轴类活塞杆，这款零件两端直接集成了铰接吊耳结构，省去了额外装配连接耳座的工序，能在有限的缸体安装空间里，压缩整个传动组件的轴向尺寸，对于小排量紧凑型发动机的布局优化尤为实用。

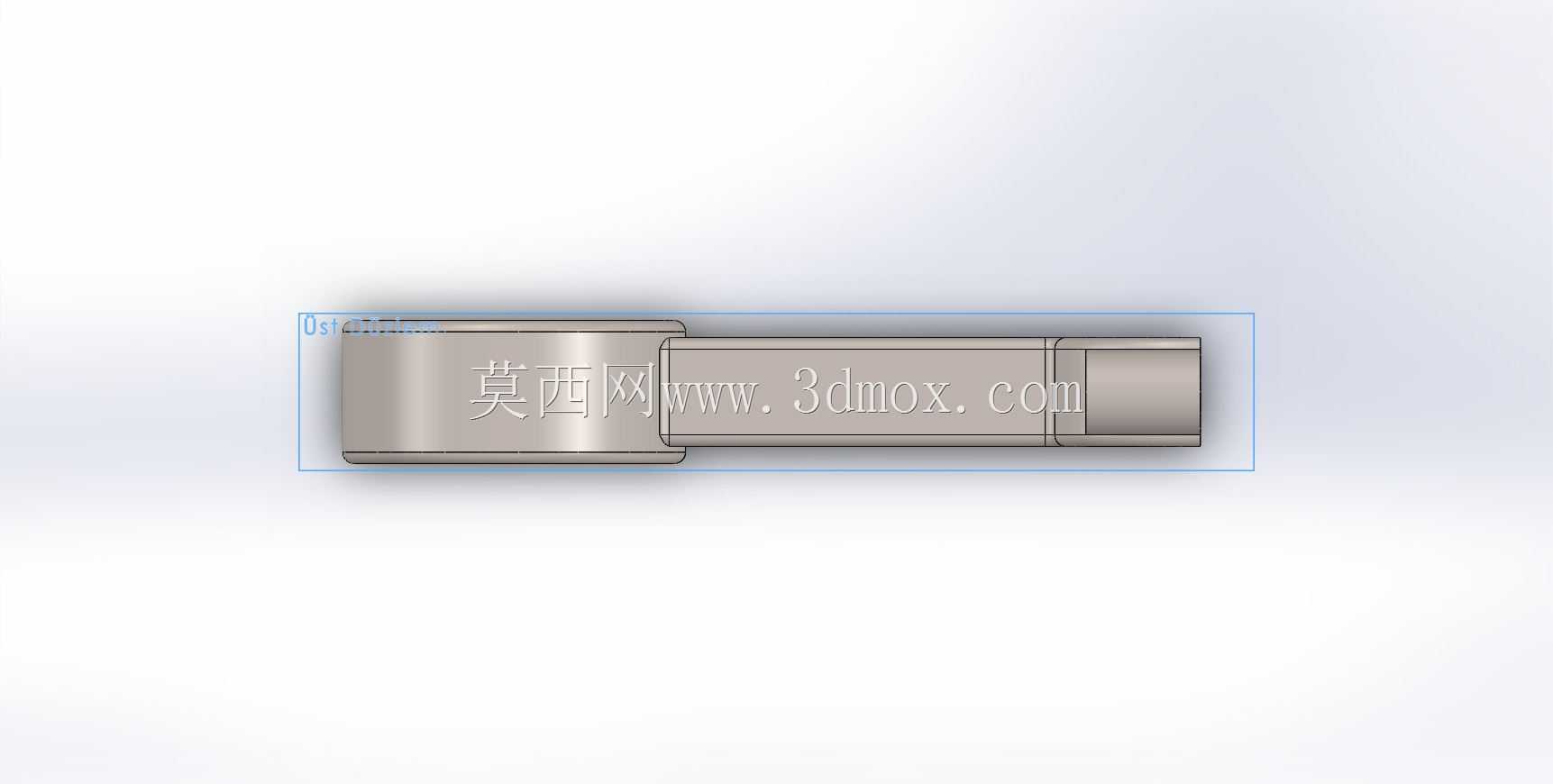

　　从实际受力场景来看，发动机做功冲程里活塞承受的爆发压力，会第一时间传递到活塞杆端面，这就要求杆身主体必须具备足够的抗压稳定性，同时在活塞往复换向的瞬间，两端吊耳与连接销的配合位置还要承受交变的侧向剪切力，因此设计时杆身采用了等直径的圆柱主体结构，表面做了硬化处理来降低往复运动过程中的摩擦损耗，两端吊耳的同轴度公差控制在0.02mm以内，避免铰接后出现卡滞、偏磨的问题。

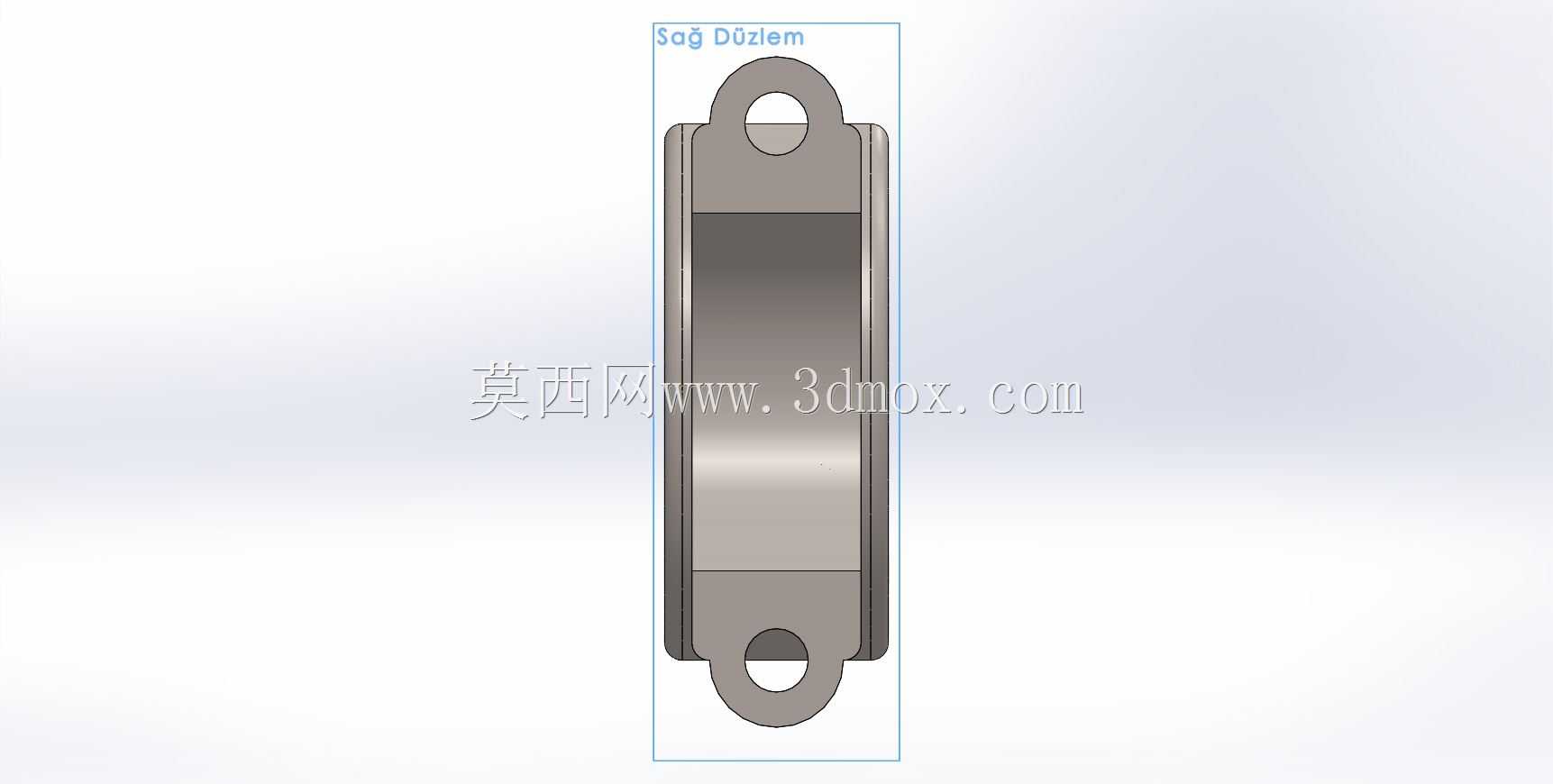

　　设计过程中最先敲定的是两端吊耳的安装边界，吊耳的内孔直径直接匹配常用的活塞销与连杆小头衬套尺寸，孔壁厚度经过抗弯强度校核，确保在最高爆发压力下不会出现塑性变形；吊耳外侧做了圆弧过渡，避免应力集中在吊耳与杆身的衔接位置，这也是很多新手建模时容易忽略的细节——直角衔接位置在交变载荷下极容易萌生疲劳裂纹，直接缩短零件的使用寿命。杆身的长度尺寸是根据发动机的活塞行程确定的，要保证活塞运行到上止点时，下端吊耳不会碰撞到曲轴箱的密封端面，运行到下止点时，上端吊耳也不会超出缸套的有效支撑范围，同时杆身的外径要预留足够的间隙，避免往复运动中与缸体内壁、润滑油道发生干涉。

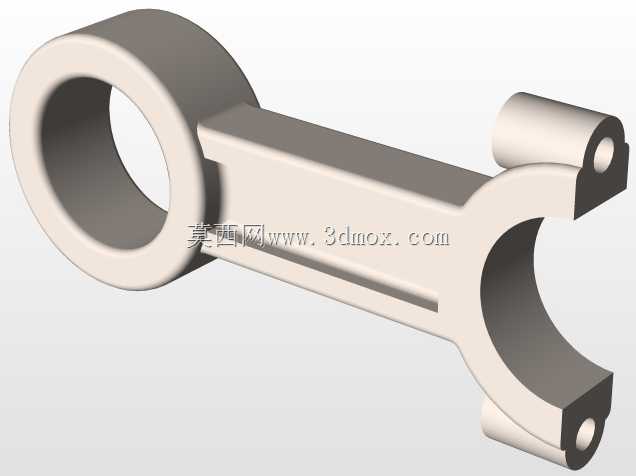

　　实际装配时，两端吊耳分别通过圆柱销与活塞、连杆小头铰接，销孔内可以加装润滑脂槽，配合发动机的飞溅润滑系统，在持续运转过程中减少铰接位置的磨损。不同于分体式连接结构的活塞杆，这种一体化的结构减少了两个装配配合面，也就减少了两个可能出现连接松动的故障点，对于高转速运转的发动机来说，能有效降低连杆组件的故障率，日常维护时也不需要反复检查连接螺栓的预紧力，只需要定期检查铰接销的磨损量即可。

　　建模过程中需要特别注意几个形位公差的标注逻辑：两端吊耳内孔的轴线要保持平行，同时要与杆身的中心轴线垂直，垂直度公差过大会导致活塞运行过程中出现偏缸，轻则拉缸磨损缸套，重则出现活塞撞气门的严重故障；杆身的圆柱度公差也要严格控制，避免杆身受力后出现弯曲变形，导致往复运动阻力增大，发动机输出功率下降。另外吊耳的外侧平面要做倒角处理，不仅是为了装配时方便导入销钉，也能去除机加工产生的毛刺，避免运转过程中毛刺脱落进入润滑油路，造成油路堵塞或者零件表面划伤。

　　从应用场景延伸来看，这种结构的活塞杆不仅能用在小型内燃机上，经过尺寸等比例放大、调整材质热处理工艺后，也可以适配在往复式空压机、气动夯机等需要直线往复传动的设备上，只需要根据不同设备的载荷大小调整杆身直径、吊耳厚度以及销孔尺寸即可，结构本身的通用性很强。在做三维建模时，这类零件最适合用参数化设计方式搭建模型，把杆身长度、直径、吊耳中心距、销孔直径这些核心尺寸设置为可变参数，后续适配不同型号的设备时，只需要修改对应参数就能快速生成新的模型，不需要重复绘制草图，能大幅提升同系列零件的设计效率。
