数字恒温器配套钣金金属外壳结构设计

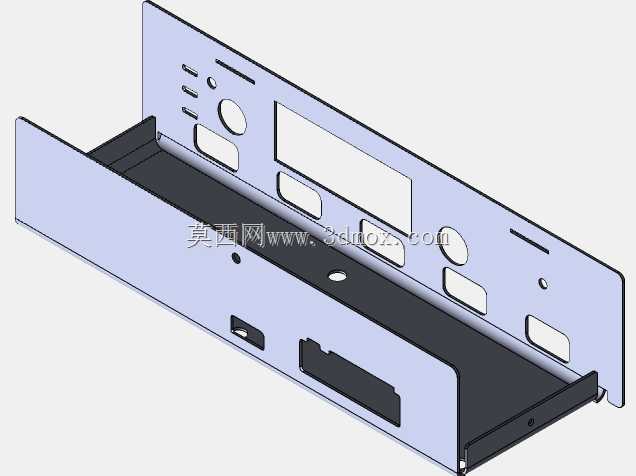

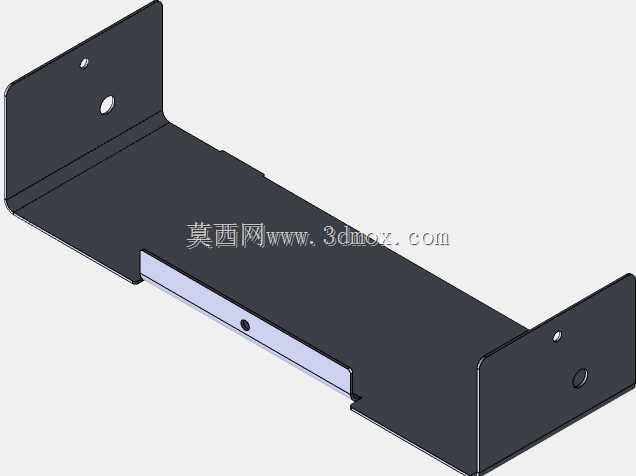

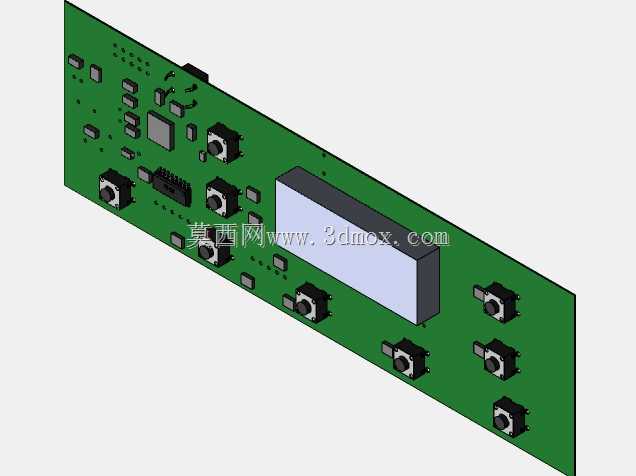

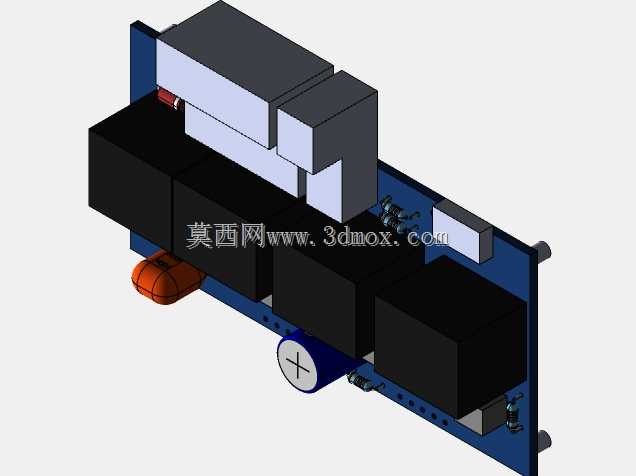

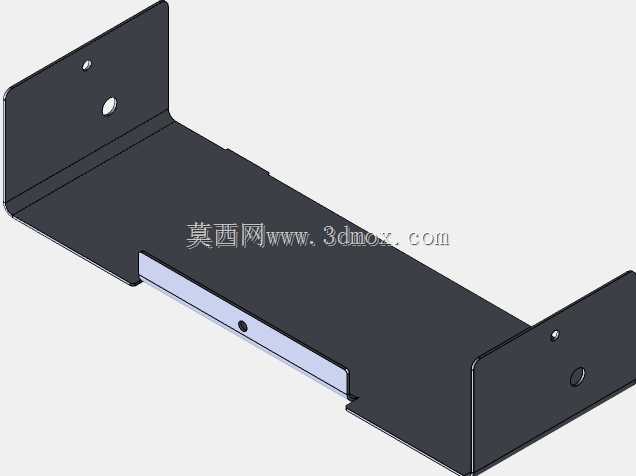

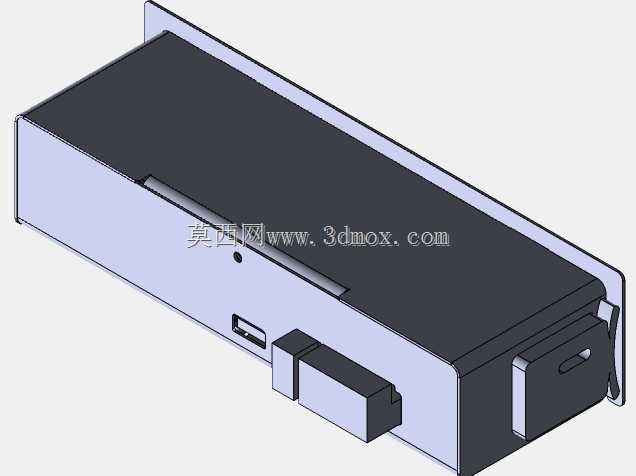

　　这款金属外壳是为数字恒温控制类设备配套的承载防护结构，在恒温控制设备的实际应用场景中，外壳承担着内部核心电路板、温控传感模块、接线端子等组件的物理防护、电磁屏蔽与安装定位作用，常见于工业温控柜、实验恒温装置、小型环境温控单元的配套结构件使用场景。从实际使用需求出发，外壳采用钣金弯折拼接的结构形式，主体为长条形腔体结构，腔体内部预留了电路板安装的螺柱定位位，可直接适配常规尺寸的温控PCB板安装，无需额外加装转接固定件，减少装配环节的零件数量。外壳侧面预留了USB调试接口的开孔位，可满足设备出厂后的参数调试、固件升级等操作需求，无需拆解外壳即可完成调试作业，大幅降低现场运维的操作难度。端部的凸起结构为接线端子的避让仓，可容纳电源接线、

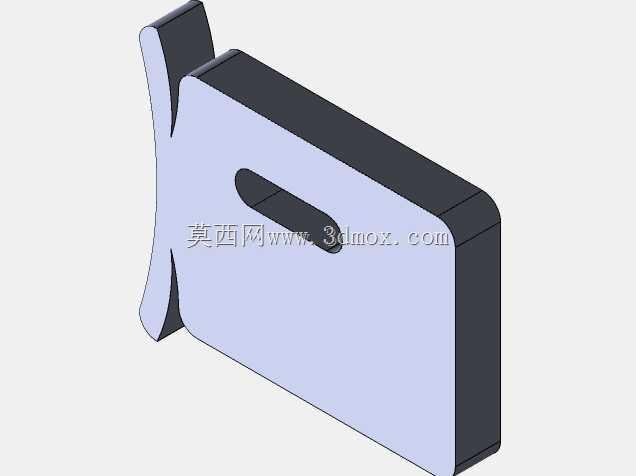

　　传感线接线的端子排，同时预留了卡扣式的端盖固定位，接线完成后可直接扣合端盖完成接线区域的防护，避免接线端裸露带来的触电、积尘风险。设计过程中优先考虑了钣金加工的工艺可行性，所有弯折边均预留了合理的弯折半径，避免弯折处出现应力集中导致的开裂问题，外壳的拼接边采用自扣式咬合结构，可减少焊接工序的使用，降低加工过程中的热变形影响，同时提升壳体的整体拼接强度。外壳的安装面预留了挂装固定的折边，折边上开有对应规格的安装孔，可直接通过螺丝固定在设备机架、电控柜内壁或者墙面安装位上，安装边界的尺寸经过适配，可兼容常规电控柜的标准安装梁间距，无需额外定制安装支架。壳体表面采用哑光喷塑处理，既可以提升金属表面的防锈耐腐蚀能力，

　　也可避免强光环境下的反光干扰，适配工业现场的复杂使用环境。外壳上预留的细小开孔为状态指示灯的透光位，可直接对应内部电路板上的电源指示灯、工作状态指示灯位置，无需额外加装导光柱，简化装配流程。腔体内部的空间排布经过优化，在容纳电路板、接线端子的同时，预留了合理的散热间隙，避免温控设备自身工作发热在腔体内积聚，影响内部电子元件的工作稳定性。外壳的侧边缝隙均做了等距控制，既满足钣金加工的公差要求，也可实现一定程度的防尘效果，适配普通工业车间的使用环境，无需额外做密封处理即可满足IP30左右的防护等级要求。在结构强度设计上，壳体的弯折边均做了压筋处理，提升长条形壳体的抗形变能力，避免安装或者运输过程中受外力挤压出现腔体变形，导致内部电路板受压损坏的问题。端部的卡扣结构经过反复的插拔受力验证，可满足多次拆装维护的使用需求，不会出现卡扣断裂、松脱的问题。
