适配楼梯间隙的定制物料输送梯结构

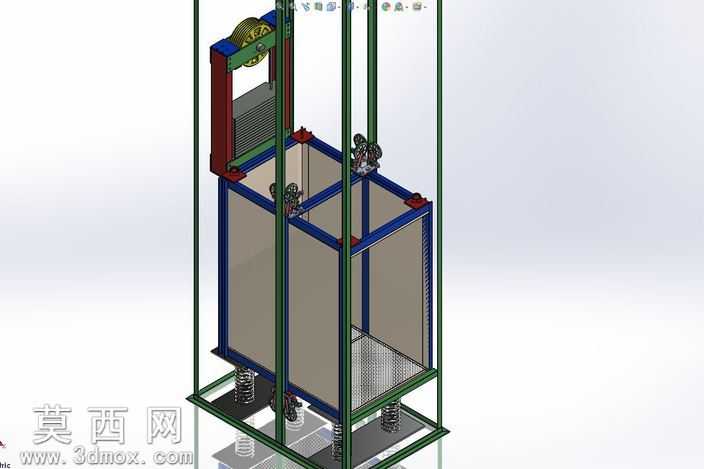

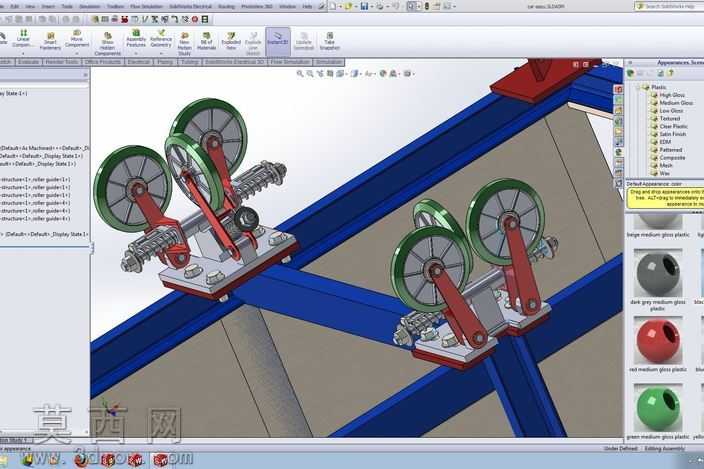

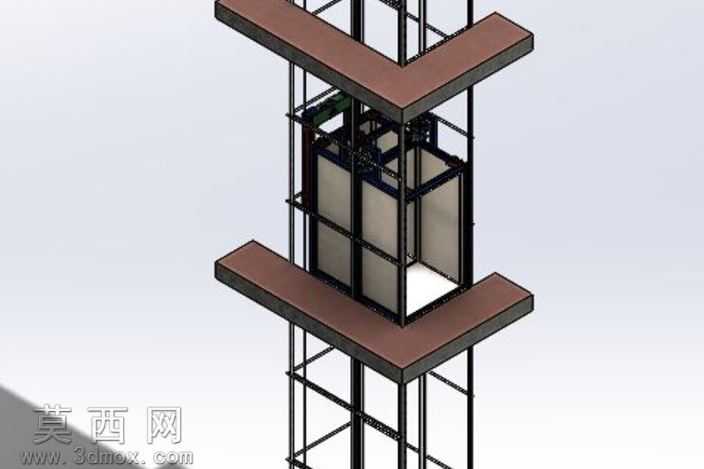

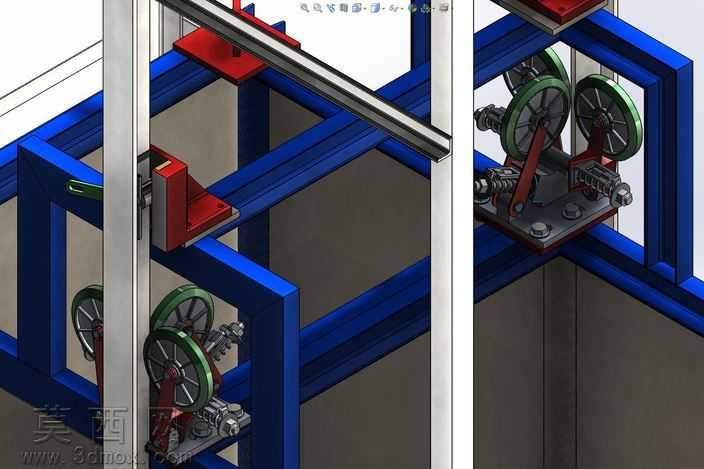

本套物料输送梯结构采用三维参数化建模完成，整体建模过程严格遵循机械设计逻辑，先完成核心承载框架的基准搭建，再逐步装配行走导向机构、承重连接组件，最终完成整体结构的配合校验。建模阶段对蓝色主承载钢梁做了材质属性赋予，选用结构钢材质参数，匹配实际应用中的重载承重需求，钢梁的拼接位置做了贴合面的干涉检查，确保各型材拼接处无错位、无间隙，符合实际焊接装配的工艺要求。行走轮组部分做了细节化建模，轮体采用带防滑包覆层的复合材质设定，轮辐、连接摆臂、安装底座都做了独立的零件建模，摆臂与底座的铰接位置预留了标准销轴的装配空间，可实现轮组的小范围角度自适应，保证在不平整地面移动时的稳定性。整套结构共设置四组行走轮组件，分别布置在承载框架的两侧，通过对称式布局保证受力均匀，每组轮组都搭配了独立的调节锁紧结构，可根据楼梯间隙的实际宽度调整轮组的伸出位置，适配不同建筑场景下的楼梯间距差。设计初衷是解决低层建筑内物料跨楼层转运的痛点，针对发展中国家低层建筑1-2层间楼梯中间预留间隙的场景，打造可沿间隙移动的物料载具，无需额外搭建专用电梯井道，降低物料转运的改造成本。建模过程中对所有运动部件做了运动仿真校验，确认轮组滚动、摆臂转动过程中无结构干涉，各连接紧固件的选型都匹配对应承重等级的标准件参数，安装底座与主钢梁的连接面做了防滑纹理设计，提升连接可靠性。整体模型结构清晰，零件分层明确，可直接用于后续的工程图导出、结构优化改进，也可作为同类间隙式物料输送设备的设计参考，适配小空间内的垂直物料转运需求，兼顾移动灵活性与承重稳定性，无需复杂的配套土建施工即可投入场景应用。
