带有限元分析效果的曲面瓶身结构设计

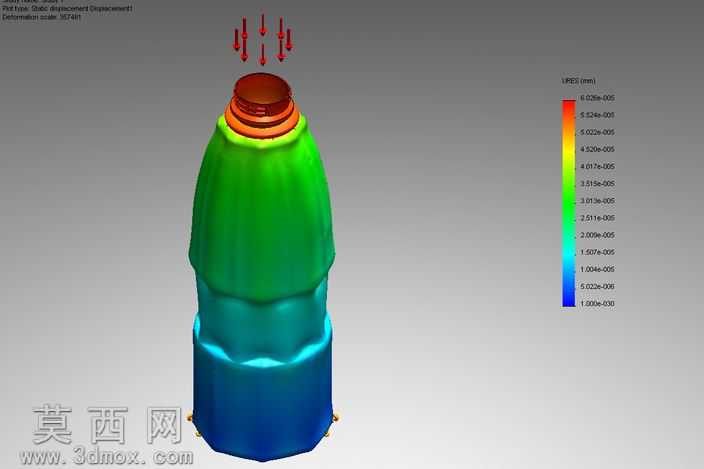

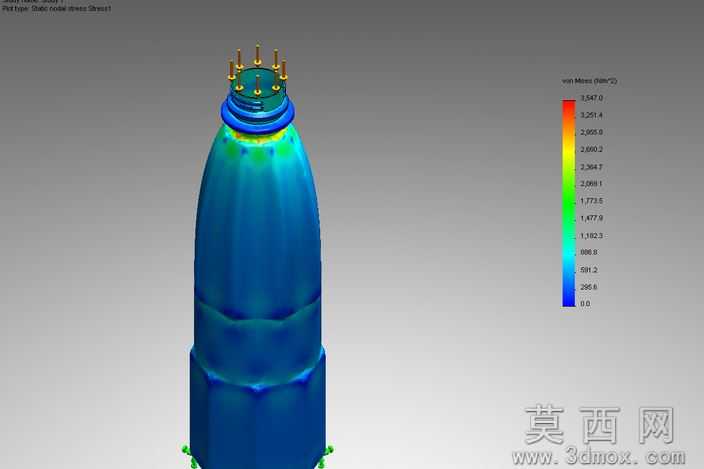

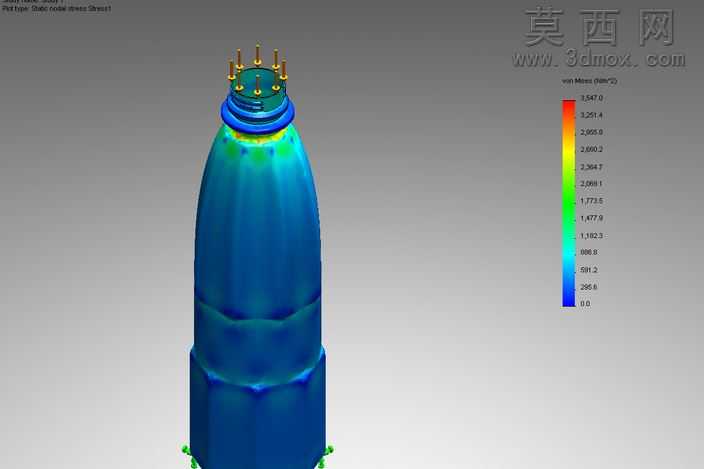

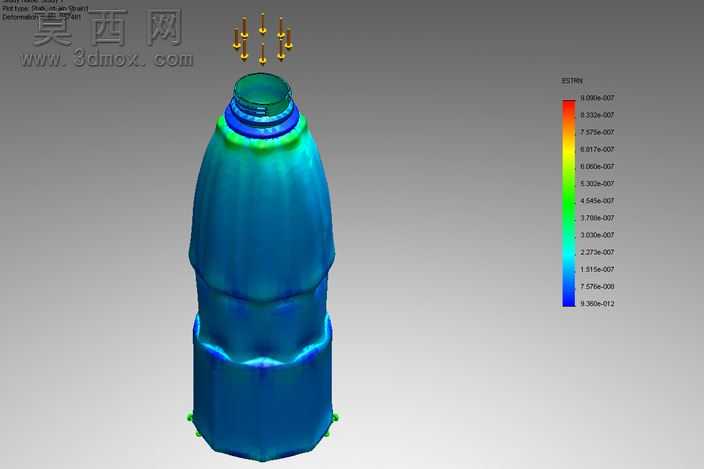

本作品为采用曲面建模方式完成的瓶体结构设计，建模过程中以旋转曲面作为基础轮廓搭建的核心载体，首先绘制瓶身纵向的轮廓引导线，精准把控瓶口螺纹段、瓶颈过渡区、瓶身握持区、瓶底承托区的各段曲率变化，通过多组引导线控制曲面的顺滑过渡，避免曲面出现褶皱、曲率突变的问题，保证瓶身外观的流畅质感。瓶口部分采用螺旋曲面配合环形凸台结构，还原真实瓶装容器的密封衔接结构，能够匹配常规瓶盖的旋合装配需求；瓶颈处做渐扩式曲面过渡，衔接瓶口小直径段与瓶身大直径段，同时在过渡位置设置环形加强筋结构，提升瓶颈位置的抗挤压变形能力。瓶身主体部分采用多段内凹的曲面造型，既形成了符合人体工学的握持曲面，增加手持时的摩擦力与贴合度，又通过曲面的凹凸变化提升瓶身整体的结构强度，减少灌装后内部压力带来的瓶身鼓胀变形问题；瓶底部分采用内凹式的花瓣形支撑结构，通过多组放射状的加强曲面提升瓶底的承重能力，保证瓶体直立放置时的稳定性。作品附带的仿真分析结果采用彩虹色阶映射呈现瓶身各区域的受力变形分布，从蓝色到红色的色阶对应变形量从小到大的变化，能够直观展示瓶身在承受顶部载荷、内部压力时的应力集中区域与变形趋势，为后续的结构优化提供数据参考。材质设置上，瓶身主体采用半透明的塑料材质，调整材质的折射度与粗糙度参数，模拟PET塑料瓶的通透质感，瓶口部分采用饱和度更高的橙红色材质，区分密封结构区域与瓶身主体，让整体模型的结构层次更加清晰。建模过程中全程遵循曲面建模的连续性要求，保证相邻曲面之间达到G2连续，让瓶身的光影过渡自然顺滑，没有生硬的拼接棱角，同时对模型的壁厚做均匀化处理，保证后续如果用于开模生产时，壁厚均匀不会出现缩痕、填充不足的注塑缺陷。
