麦克斯韦运动耦合机械结构设计

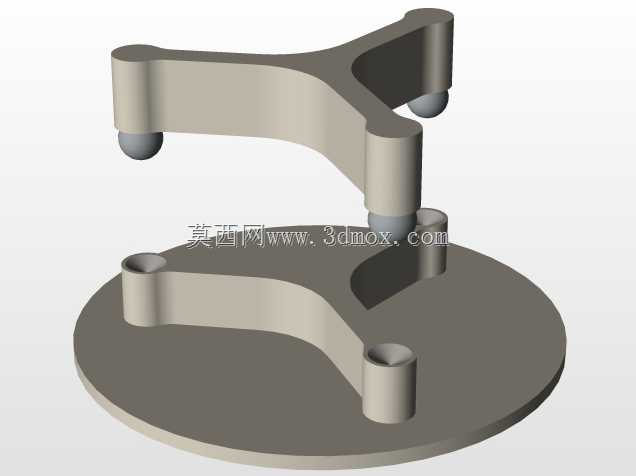

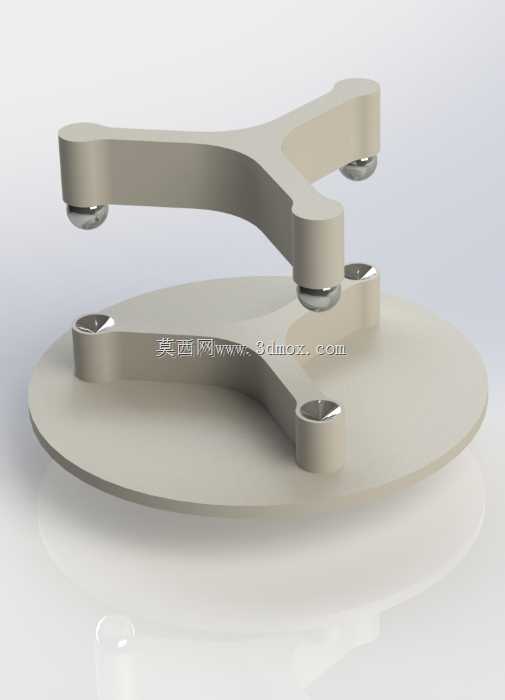

　　装配时依靠磁吸力让球体自动落入锥形槽的中心位置，不需要额外的锁紧机构就能实现稳定定位。实际应用中，这类结构常被用在需要频繁拆装的精密工装里，比如光学镜头的检测夹具，每次拆装镜头后都需要保证检测位置的重复精度在微米级别，常规的螺栓锁紧结构每次拆装都会因为螺栓预紧力的差异、定位面的贴合误差带来几十微米的位置偏差，而这套麦克斯韦耦合结构依靠锥形槽与球面的接触特性，每次配合时球体都会自动找正到锥槽的最低点，配合磁吸力的预紧作用，能把重复定位误差控制在1微米以内，完全满足高精度检测的需求。设计过程中，锥形槽的锥角选择是核心参数之一，锥角过小会导致球体落入槽内时的卡滞风险增大，拆装时需要更大的分离力，磁吸力的配置也要对应调整，在精密光学装调、微纳加工平台定位、高精度检测工装的装夹环节里，运动耦合结构一直是实现亚微米级重复定位精度的核心结构形式，这款麦克斯韦运动耦合结构，正是针对这类需要高精度重复拆装、定位一致性要求严苛的场景设计的。不同于常规的定位销、键槽这类过定位或者定位间隙难以消除的连接形式，这套结构采用底部锥形槽与顶部磁性球配合的约束逻辑，刚好对连接副的六个空间自由度实现完全约束，没有过定位带来的装配应力，也不会因为间隙存在导致定位偏移。从结构布局来看，这套耦合件分为上下两个对称的三叉形支撑臂，每个臂的末端对应一组定位接触点，下侧的基座盘面上加工有三个均匀分布的锥形凹槽，上侧的运动台对应位置安装有三个高精度的磁性球体，

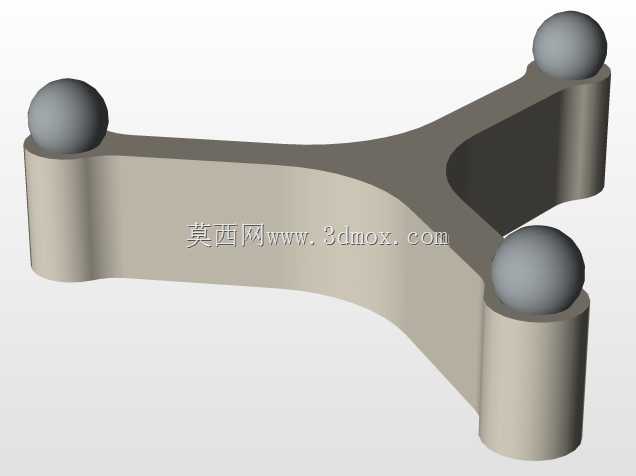

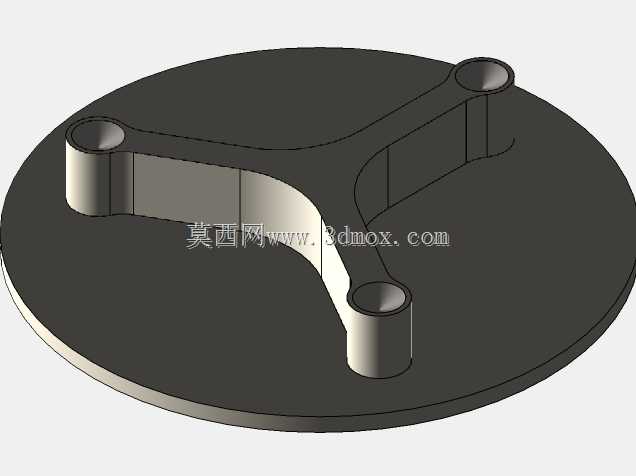

　　避免磁吸力过大导致拆装困难；锥角过大则会降低定位的约束刚度，受到侧向力时容易出现球体偏移，影响定位精度，通常这类精密耦合结构的锥角会选择在90度到120度之间，兼顾定位刚度和拆装便利性。磁性球的选择也有明确的工程要求，球体的圆度公差需要控制在0.1微米级别，表面粗糙度达到Ra0.05以下，避免因为球体本身的形位误差影响定位精度，磁性材料的选择要兼顾剩磁稳定性和机械强度，避免长期使用后磁力衰减导致预紧力不足，同时球体表面要做耐磨涂层处理，减少反复拆装带来的接触磨损，延长结构的使用寿命。从安装边界来看，这套耦合结构的基座采用圆盘式设计，三个锥形槽沿圆周120度均匀分布，安装时可以通过基座上的预留安装孔将下耦合件固定在设备基准面上，上耦合件的三叉臂结构预留了与负载平台连接的安装接口，整体结构的轴向高度较低，不会占用过多的设备安装空间，适合在紧凑的精密设备内部使用。不同于传统的运动耦合结构需要依靠机械锁紧力来保证接触刚度，这套结构依靠磁性吸力提供持续的预紧力，没有额外的锁紧操作步骤，拆装时只需要克服磁吸力就能分离上下耦合件，操作效率远高于常规的螺栓锁紧结构，同时因为没有锁紧件带来的附加应力，装配后不会因为应力释放导致负载平台的形变，对于光学元件这类对形变极其敏感的负载来说，这种无附加应力的定位方式能有效避免装夹带来的面形误差。在半导体检测设备的晶圆载台定位场景中，这类麦克斯韦耦合结构也有广泛应用，晶圆载台需要定期取下清洁或者更换，

　　每次更换后都要保证载台的位置精度满足检测要求，这套结构的自动找正特性不需要操作人员做额外的对位调整，只要将上耦合件靠近下基座，磁吸力就会自动引导球体落入锥槽完成定位，大幅降低了操作人员的技能要求，也减少了人为对位带来的误差。结构设计时，三个接触点的布局采用等距圆周分布，保证每个接触点的受力均匀，不会出现单侧受力过大导致的接触变形，三叉臂的截面采用变厚度设计，在保证结构刚度的前提下尽可能降低整体重量，减少运动负载的惯量，适合用在需要快速移动的定位平台上。锥形槽的加工通常采用精密磨削工艺，保证锥面的形位公差和表面粗糙度，槽的深度要控制在球体半径的1/3到1/2之间，既保证足够的接触面积提升刚度，又避免球体嵌入过深导致拆装困难。磁性球与上耦合臂的连接采用过盈压装配合，压装后要保证球体的突出高度一致，三个球体的顶点高度差控制在0.5微米以内，避免安装后出现上平台倾斜的问题。实际使用中，这套耦合结构不需要额外的润滑维护，因为接触形式是球面与锥面的点接触，接触应力虽然较高，但在磁性预紧力的作用下接触区域处于弹性变形范围内，长期使用也不会出现明显的磨损，只要定期清洁接触表面的灰尘和杂质，就能长期保持稳定的定位精度。在精密三坐标测量机的工件装夹场景中，这类耦合结构可以作为快换夹具的定位核心，不同的工件夹具都安装统一规格的上耦合件，测量时只需要将夹具放置在下基座上就能完成定位，不需要重新做坐标系找正，大幅提升了多品种小批量零件的检测效率。

　　不同于 kinematic 耦合结构常用的球与V型槽、球与平面的组合形式，这套采用三球三锥槽的麦克斯韦耦合结构每个接触点都提供两个方向的约束，三个接触点刚好约束全部六个自由度，约束逻辑更加清晰，每个接触点的受力状态更加均匀，在受到各个方向的外力时都能保持稳定的接触状态，不会出现约束冗余或者约束不足的问题。设计时还要考虑温度变化对结构精度的影响，上下耦合件的材料要选择热膨胀系数一致的材料，避免温度波动时因为热胀冷缩差异导致定位误差，通常会采用同牌号的不锈钢或者钛合金制作基体，磁性球采用陶瓷基磁性材料，进一步降低温度变化带来的精度影响。整体结构没有复杂的传动部件，也没有易损的弹性元件，可靠性远高于其他类型的快换定位结构，在对定位精度、可靠性、操作效率都有较高要求的精密装备领域，这类麦克斯韦运动耦合结构是非常理想的定位连接方案。
