176引脚四平面封装电子元器件结构

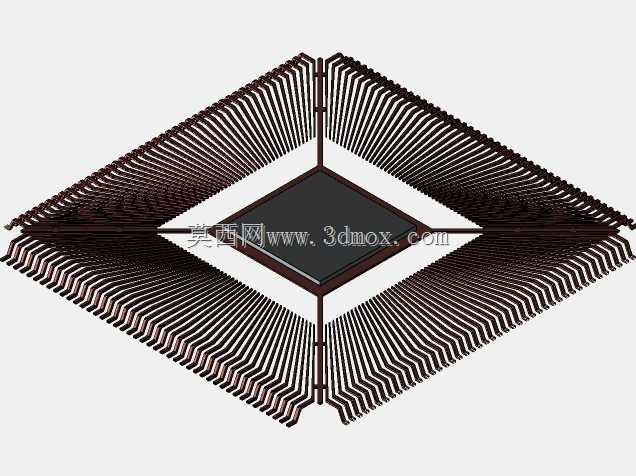

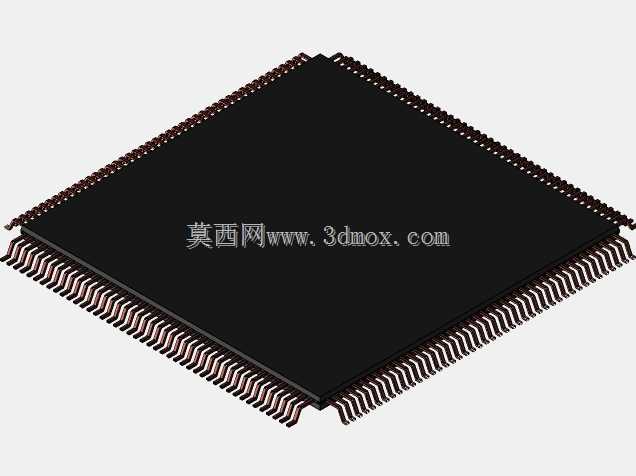

　　在消费电子、工业控制板卡、车载电子模块的PCB组装环节，QFP封装器件是表面贴装工艺里应用占比极高的一类元器件，这类四边引出引脚的封装形式，能在有限的器件投影面积下，实现上百个信号引脚的引出，兼顾信号传输密度与SMT产线的量产可制造性。本次呈现的176条引出线四平面组件结构，完全贴合量产QFP器件的实际结构特征，建模过程中还原了封装本体与引脚的真实衔接关系，没有做过度的简化处理，能直接用于PCB组装仿真、SMT贴装路径验证、焊接热应力分析等工程场景。

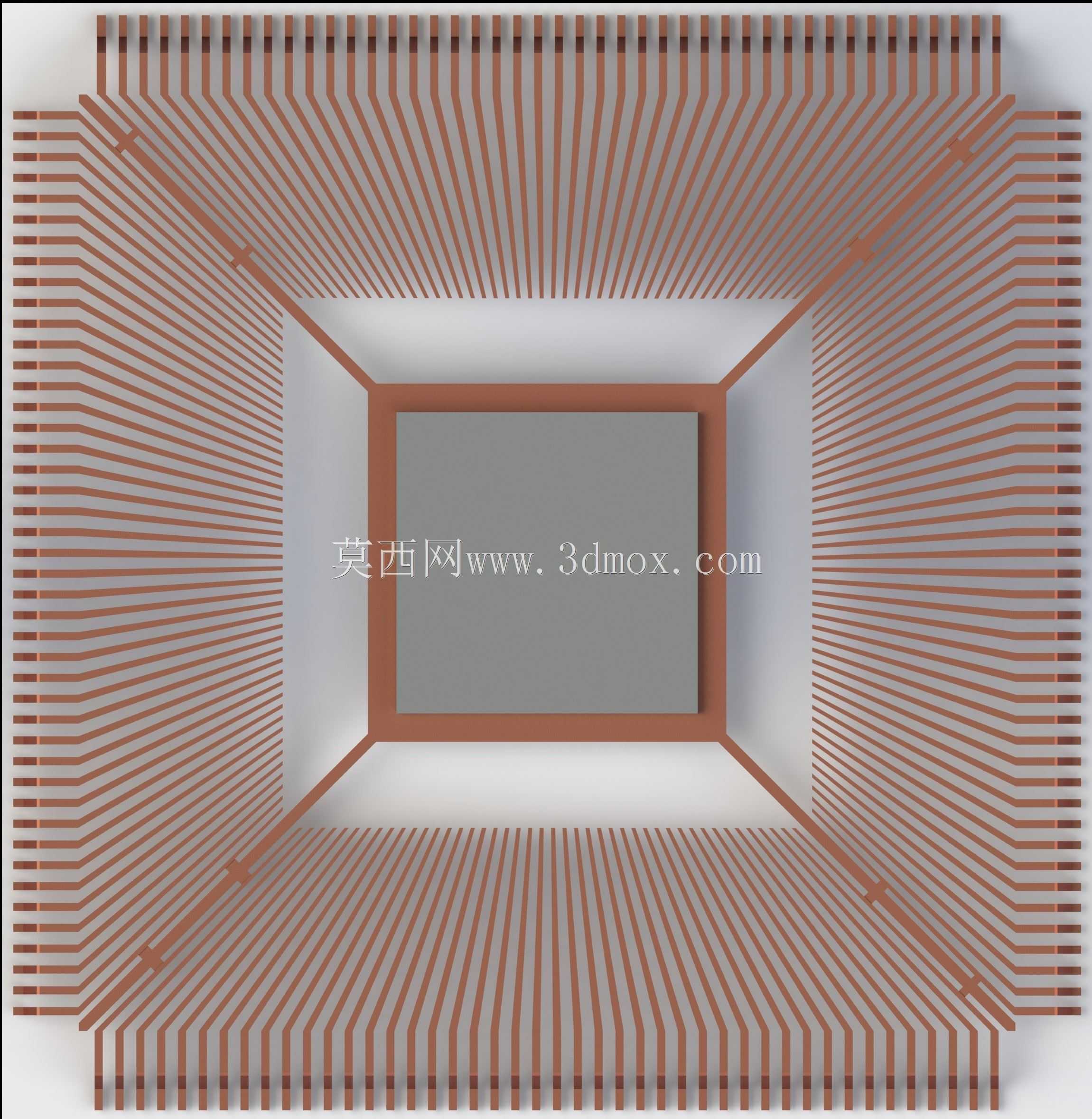

　　从结构设计逻辑来看，这类封装的核心设计难点集中在引脚的共面度控制、引脚间距的一致性、封装本体与引脚的应力释放结构三个维度。建模时首先确定了封装本体的核心基准面，也就是芯片塑封体的底部安装面，所有引脚的成型基准都以这个面为参照，176个引脚均匀分布在塑封体的四个侧边，每个侧边的引脚数量一致，引脚从塑封体侧面引出后先做水平延展，再向下弯折形成贴装焊端，弯折段的弧度、引脚的厚度、引脚之间的节距都严格参照行业通用的176引脚QFP封装规范设定，避免出现引脚干涉、焊端偏移等不符合实际生产的结构问题。

　　实际工程应用中，这类封装的安装边界需要严格匹配PCB焊盘的设计参数，引脚的焊端宽度、引脚伸出塑封体的长度、相邻引脚的中心距，都直接决定了回流焊过程中的焊点良率，建模时特意保留了引脚根部与塑封体衔接的微小过渡结构，这个位置是实际生产中最容易出现封装应力集中的区域，在做板级振动仿真、温度循环仿真时，这个过渡结构的还原度直接影响仿真结果的准确性。不同于很多简化的封装模型只做外观示意，这个结构把每一根引脚的独立形态都做了完整还原，没有用阵列特征做生硬的批量生成，四个角位置的引脚因为处于两个侧边的交汇位置，特意调整了引出角度，避免相邻侧边的引脚在空间上出现干涉，这也完全符合真实QFP器件的引脚排布规则。

　　从功能特性上来说，四平面引出的结构能让芯片的电源引脚、信号引脚、接地引脚均匀分布在四个侧边，缩短高频信号的引出路径，减少信号之间的串扰，在工业控制类的MCU、通信接口芯片、车载控制芯片上应用非常广泛。建模过程中没有添加多余的装饰性结构，所有结构特征都服务于工程应用需求：塑封体的边角做了微小的倒角处理，匹配真实塑封工艺的脱模特征；引脚的表面没有做多余的纹理处理，保留了金属冲压引脚的平直形态；整个模型的装配基准完全对齐SMT贴装的吸嘴拾取基准，也就是塑封体的顶部中心位置，能直接导入贴片机仿真软件中做拾取路径的验证。

　　在做板级结构设计时，很多工程师容易忽略QFP封装引脚的成型高度，也就是焊端到塑封体底部的间隙，这个间隙直接决定了回流焊时焊锡的爬升高度，间隙过小会导致焊锡无法充分浸润焊端，形成虚焊缺陷，间隙过大则会导致器件贴装后出现偏移，建模时严格按照量产器件的标准设定了这个间隙尺寸，同时还原了引脚弯折处的圆弧过渡，这个圆弧是引脚冲压成型时必然存在的结构，在做引脚共面度检测仿真时，这个圆弧的存在会直接影响共面度的测量结果，如果忽略这个结构，仿真得到的共面度数据会和实际生产检测数据出现明显偏差。

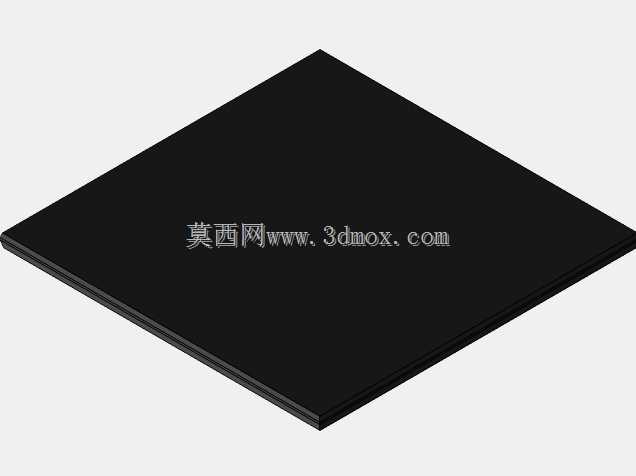

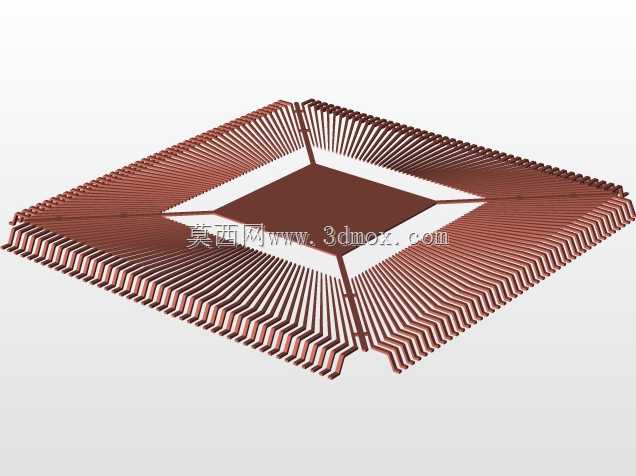

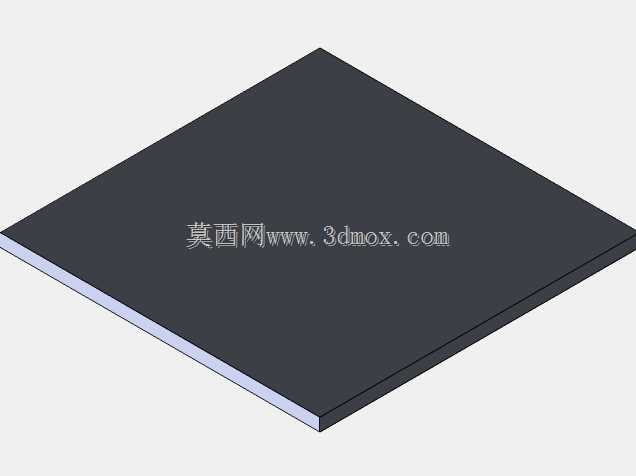

　　另外，四个侧边的引脚在靠近边角的位置，引出长度会比中间位置的引脚略短，这个细节是真实QFP器件为了避免角部引脚在运输、贴装过程中出现变形而做的设计优化，很多通用封装库的模型都会忽略这个细节，导致后期做PCB设计时，角部位置的焊盘与引脚对位出现偏差。整个模型的结构拆分也完全贴合真实器件的构成逻辑，塑封体作为独立的结构部分，所有引脚作为独立的结构单元，方便工程师根据仿真需求调整引脚的材料参数、塑封体的热膨胀参数，不需要再对模型做二次的结构拆分处理，能直接导入结构仿真、热仿真软件中使用。
