直插式TO封装功率晶体管三维结构

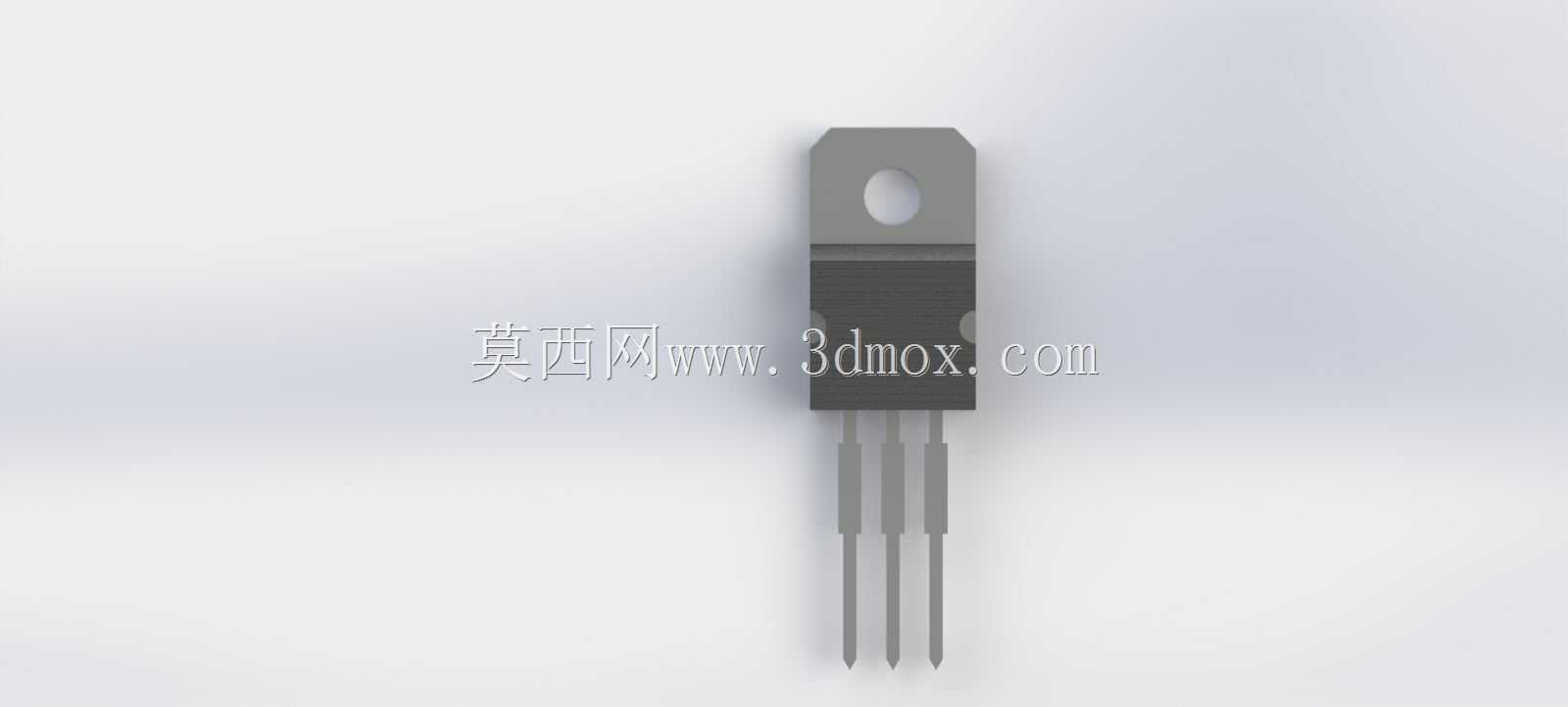

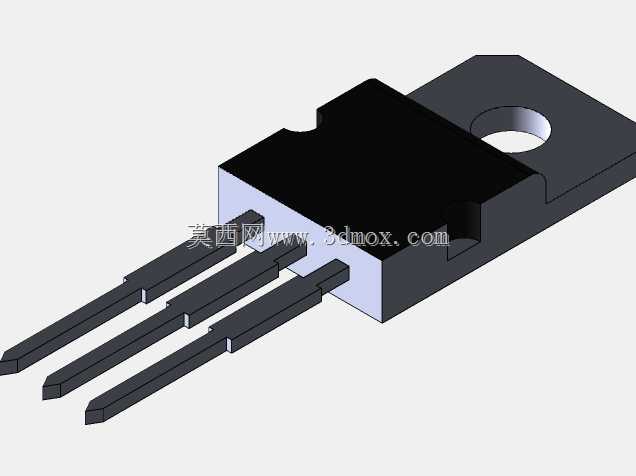

　　在工业控制板卡、消费类电源、电机驱动回路、音频放大电路等场景中，直插式功率晶体管是极为常见的分立半导体器件，承担着信号放大、功率切换、回路通断控制的核心作用，其结构设计的合理性直接影响到整板的散热效率、安装可靠性与长期运行稳定性。这款TO-220封装的直插晶体管，主体塑封段采用标准矩形截面设计，顶部预留的圆形安装孔是整器件的核心固定点位，安装时可通过M3规格螺丝将器件背面的金属散热面直接贴合在铝制散热翅片表面，孔位与塑封本体的边缘预留了足够的螺丝头沉放空间，避免装配时螺丝边缘刮伤塑封层导致内部晶圆受潮损坏。器件的三个引脚采用等间距平行排布，引脚间距符合通用PCB板孔位设计规范，

　　引脚伸出塑封段的长度兼顾了波峰焊工艺的吃锡深度要求与板间留缝的散热需求，引脚端部做了微锥度处理，方便自动化插装工序中顺利对准PCB插孔，减少插装时的引脚弯折报废率。从设计逻辑来看，塑封段包裹内部晶圆与引线框架的部分做了厚度渐变处理，靠近散热金属面的一侧塑封层更薄，能够降低晶圆到散热面的热阻，提升器件工作时的热量传导效率，而引脚侧的塑封层做了加厚加强筋设计，能够承受引脚插拔、焊接时的外力冲击，避免引线框架与晶圆的键合点出现应力断裂。器件背面的金属散热片与塑封本体采用注塑包胶工艺结合，结合面做了滚花纹理处理，提升两者的结合强度，避免长期冷热循环后金属散热片与塑封本体出现分层脱落。在实际电路布局中，

　　这类晶体管的安装边界需要预留足够的安全距离，器件本体与周边电解电容、电阻等轴向元件的间距不能小于2mm，一方面避免焊接时热量传递导致周边元件过热损坏，另一方面给散热片的安装预留操作空间，带散热片装配时，器件整体的宽度方向占用空间需要将散热片的厚度纳入考量，避免与相邻板卡或结构件出现干涉。在低压大电流的驱动回路中，这类晶体管往往需要配合绝缘垫片、导热硅脂使用，模型完整还原了金属散热面的平面度特征、塑封表面的脱模斜度、引脚的圆柱截面形态，能够直接用于PCB装配干涉检查、整机结构布局验证、教学演示场景的结构展示，建模时对引脚的折弯公差、安装孔的位置度公差都做了符合行业通用规范的还原，可直接导入装配体中完成虚拟装配校验，

　　提前排查板卡布局中可能存在的安装间隙不足、螺丝固定位干涉等问题，减少实际打样阶段的改模次数。不同于贴片封装的晶体管，这类直插TO封装器件能够承受更大的耗散功率，在开关电源的次级整流、直流电机的H桥驱动、大功率音频功放的输出级等场景中应用广泛，其结构设计经过数十年的行业验证，引脚排布、安装孔位、外形尺寸都形成了统一的行业通用标准，不同厂商生产的同封装器件可以直接互换，模型的尺寸参数完全贴合行业通用规范，能够适配各类通用电路的布局设计需求。
