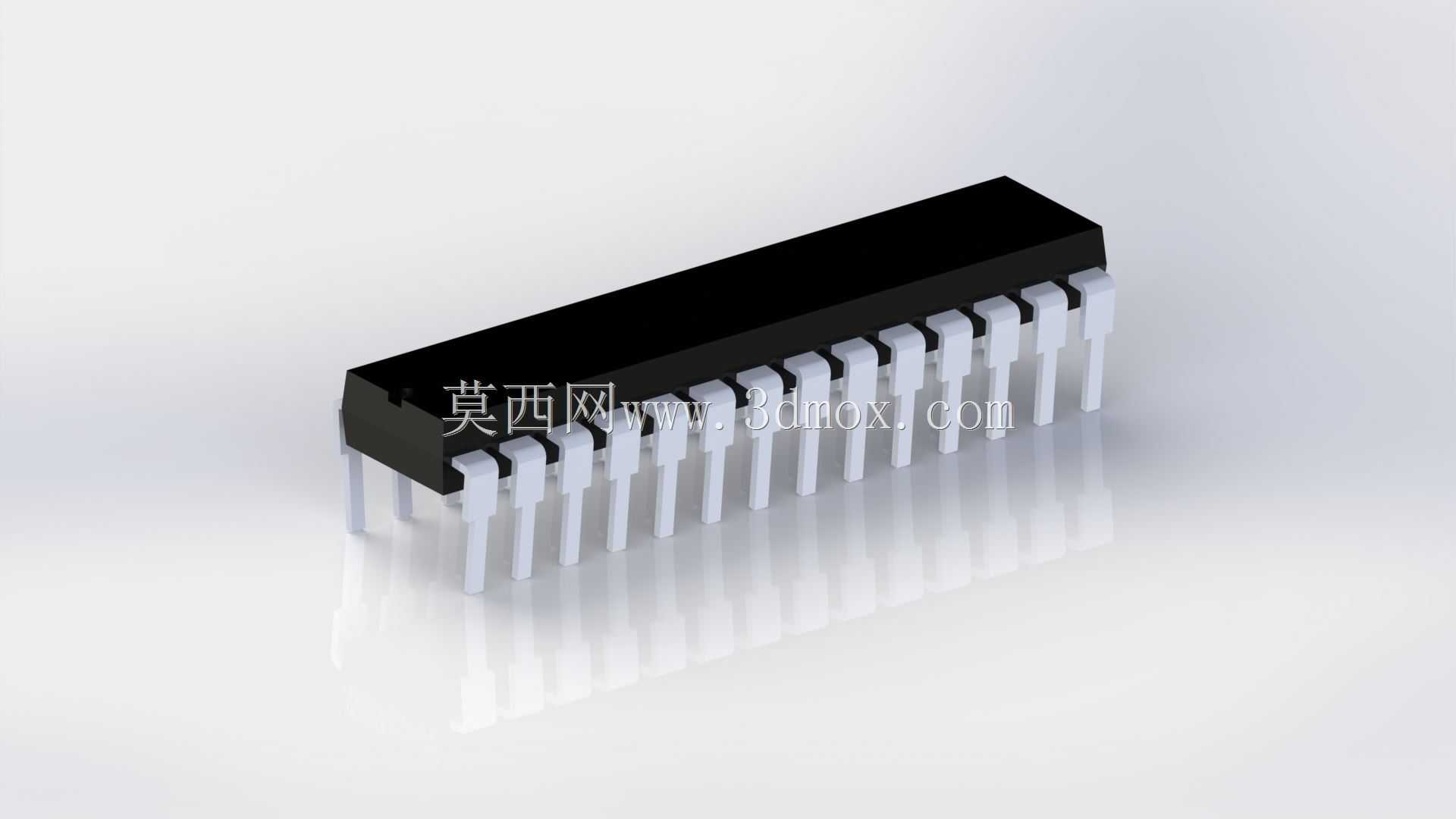

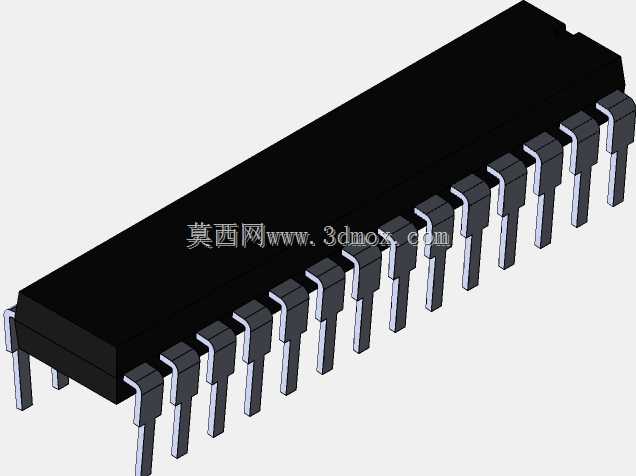

直插式双列直插封装集成电路芯片三维结构

　　本体为规则的长方体结构，边缘带有微小的脱模倒角，本体表面通常会印有型号标识的凹陷区域，建模时不需要还原具体的丝印字符，但需要保留本体的外形轮廓、棱角处的工艺圆角，还原塑封件的实际成型特征；二是两侧的金属引脚，每一根引脚都采用相同的截面尺寸，沿本体长度方向等距排布，引脚靠近本体的位置带有轻微的弯折角度，末端做了微小的倒角处理，方便插装时顺利穿过PCB过孔，建模时可以先完成单根引脚的特征绘制，再通过阵列命令完成整排引脚的生成，保证引脚间距的一致性，符合实际元件的生产公差要求。在实际工程应用中，这类芯片的安装边界需要重点关注，首先是本体在PCB板上方的占用高度，从PCB板面到塑封本体顶面的垂直高度，决定了板卡上方外壳的预留间隙，在工业控制板卡、消费电子主板、老式家电控制模块、教学实验电路板的设计环节中，直插式双列直插封装的集成电路芯片是极为常见的板载核心元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查、外壳结构适配、装配工艺模拟的最终效果。不同于表贴封装元件的轻薄贴装特性，这类双列直插元件带有两排平行的金属引脚，引脚从黑色塑封本体两侧垂直向下延伸，在实际装配时需要穿过PCB板上预先加工的对应过孔，经过波峰焊或手工焊接后固定在电路板上，建模时需要严格还原引脚的排布间距、引脚直径、引脚伸出长度，避免在装配模拟时出现引脚与过孔错位、引脚与板上其他元件干涉的问题。从设计思路来看，这类芯片的建模核心分为两个部分，一是黑色的环氧塑封本体，

　　很多老式家电的控制板外壳内部会设置对应的支撑筋位，如果建模时高度尺寸出现偏差，就会导致外壳装配时压到芯片本体，造成元件损坏或者外壳无法合盖；其次是引脚的伸出长度，引脚穿过PCB板后需要预留合适的长度用于焊接，过长会导致焊后引脚修剪工作量增加，还可能触碰板底的其他导电结构造成短路，过短则会导致焊接面积不足，容易出现虚焊脱落的问题；另外是两排引脚之间的跨距，这个尺寸直接对应PCB上两列过孔的中心距，建模时如果跨距出现偏差，就会导致芯片无法顺利插装到电路板上，直接影响整个板卡的装配可行性。不同于复杂的机械传动部件，这类电子元件的建模不需要设置运动副或者装配间隙的活动量，重点在于尺寸的精准还原，尤其是和PCB装配相关的所有配合尺寸，

　　都需要和实际量产的元件参数保持一致。在进行整机结构设计时，这类芯片往往是板卡上高度较高的元件之一，在排布板卡位置时，需要避开外壳上的加强筋、螺丝柱、其他接口元件的安装位置，很多新手设计师在建模时容易忽略这类元件的实际高度，只按照PCB板的厚度预留空间，最后装配时才发现芯片顶到外壳，不得不重新修改外壳模具，造成不必要的成本浪费。另外，这类直插芯片的塑封本体材质为环氧树脂，具备一定的脆性，在建模时不需要考虑材质的形变特性，但在结构设计时需要注意，芯片周边不能设置过紧的夹持结构，避免装配时应力集中导致塑封本体开裂，损坏内部的晶圆结构。在教学实验场景中，这类芯片因为插装方便、焊接难度低，被广泛应用在电子实训套件、学生实验电路板中，

　　对应的三维模型也常被用于电子装配教学的演示素材，帮助初学者理解直插元件的装配方式、引脚排布规律，识别芯片的方向标识——通常塑封本体的一端会有一个半圆形的凹陷或者圆点标记，对应一号引脚的位置，建模时需要还原这个方向标识特征，避免装配时出现芯片插反的问题。在进行自动化插件设备的编程模拟时，这类芯片的三维模型也是必不可少的参考依据，插件设备的吸嘴需要对准芯片塑封本体的中心位置，夹爪需要避开引脚区域夹持本体，模型的外形精度直接影响插件路径的规划准确性，如果模型的本体尺寸存在偏差，就会导致吸嘴吸附位置偏移，造成插件失败、引脚弯折等生产问题。从长期使用的角度来看，这类芯片在工作时会产生一定的热量，建模时还原的本体外形尺寸，也可以为后续的热仿真分析提供准确的模型基础，帮助工程师计算芯片的散热面积，评估板卡上的散热设计是否合理，是否需要额外增加散热片或者散热开孔，保证芯片在额定工作温度范围内稳定运行。
