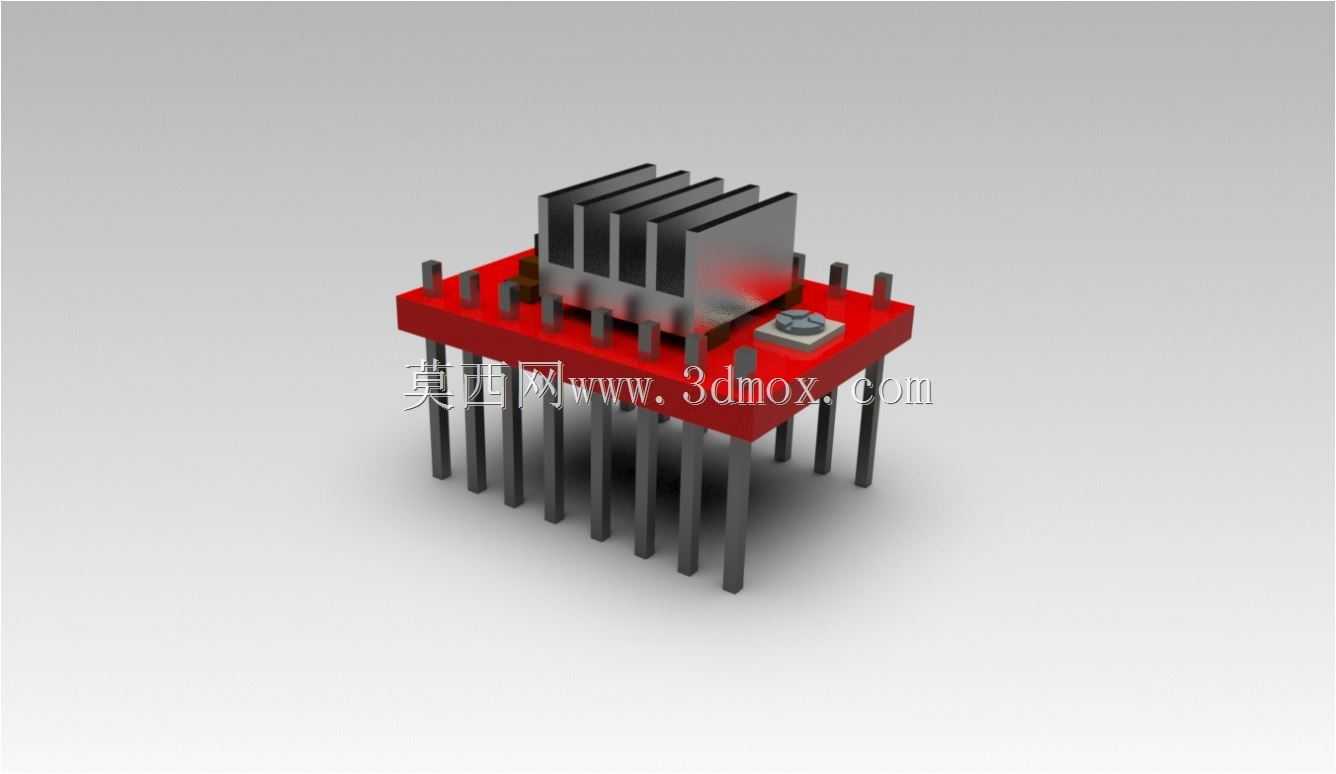

带散热片的A4988步进电机驱动模块结构

　　在桌面级3D打印机、小型数控雕刻机、开源硬件运动控制平台这类对步进电机控制精度有要求、安装空间又相对紧凑的设备里，A4988步进驱动模块是出镜率极高的核心控制部件，很多做小型自动化设备改造、DIY运动平台的工程师，第一次接触细分驱动都是从这款模块开始的。这款带散热片的A4988驱动结构，完全贴合实际量产模块的硬件布局做还原，没有做多余的艺术化修改，每一处结构都对应实际生产装配的需求。

　　先从实际使用场景来说，这类驱动模块大多直接插在主控板的排针座上，比如常见的RAMPS1.4控制板，就是给A4988预留了标准的直插安装位，模块垂直插装之后，上方的散热片刚好和周边电容、接口保持安全的电气间隙，不会出现干涉。很多新手第一次装这类驱动容易搞反方向，建模的时候特意还原了模块上的定位标识对应的引脚排布，逻辑电源、电机相线、使能与方向控制引脚的位置完全和实物一致，做整机装配干涉检查的时候，能直接模拟插装状态，不用反复核对引脚定义调整位置。

　　功能特性上，这款驱动的核心是通过细分设置把步进电机的步距角拆分，原本1.8度步距角的两相四线步进电机，在16细分设置下每转需要3200个脉冲，能大幅降低低速运行的振动和噪音，这也是为什么桌面级设备普遍选用这款驱动的原因。建模的时候还原了模块上的细分设置拨码对应的结构位置，还有电流调节电位器的凸起结构，实际装配的时候，电位器的调节旋钮要露在方便螺丝刀操作的位置，不能被散热片或者周边结构挡住，很多人装完驱动才发现电位器被挡住，没法调输出电流导致电机发烫，这个模型里特意把电位器的安装位置做了准确还原，做结构设计的时候可以提前预留调节操作空间。

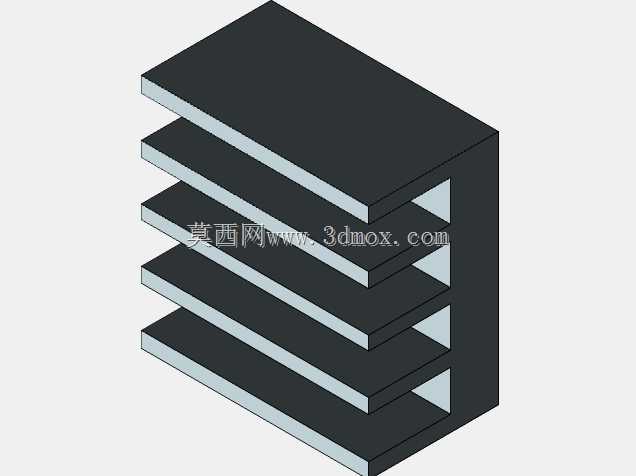

　　散热结构是这款模型还原的重点，实际使用中A4988在驱动1.5A以上电流的步进电机时，芯片本身的发热量很大，如果没有散热片，长时间运行很容易触发过热保护，甚至直接烧坏芯片。模型里的散热片是常见的铝制挤压型材结构，鳍片方向顺着模块长度方向排布，安装的时候通过导热双面胶直接贴在驱动芯片表面，散热片的高度做了严格控制，不会超出常规安装场景下的上方空间限制，比如很多3D打印机的驱动安装位上方就是设备底板或者走线槽，散热片过高就会盖不上外壳，这个模型里的散热片高度和实际市售模块的标配散热片尺寸一致，不会出现装配干涉。

　　安装边界方面，模块的主体PCB是标准的20mm15mm左右的矩形尺寸，两侧的直插排针是标准2.54mm间距，每侧8个引脚，排针的伸出长度刚好匹配常规控制板的排母焊接高度，插装之后PCB底部和控制板表面留有1mm左右的间隙，避免焊盘直接接触短路。做整机结构设计的时候，只要给驱动模块预留出22mm17mm的平面安装空间，上方留够8mm的散热空间，就能顺利完成安装，不用额外做固定结构，靠排针的夹持力就能完全固定，这也是这类模块化驱动的优势，拆装更换非常方便，不用焊接，直接插拔就能替换。

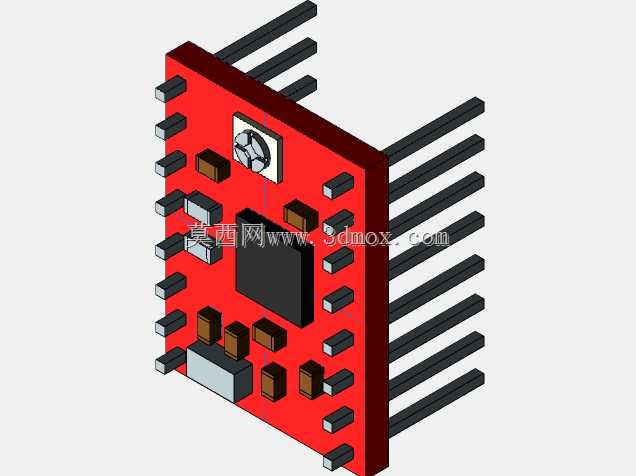

　　设计思路上，整个模型没有做简化处理，PCB板上的电容、电源指示LED、芯片本体的结构都做了对应还原，不是简单的方块拉伸，做设备渲染或者装配动画的时候，能清晰展示模块的实际外观，不会显得失真。很多工程师在做开源硬件相关的设备设计时，经常需要把驱动模块的模型放进总装里检查干涉，之前很多简化模型要么尺寸不对，要么漏掉散热片结构，导致实际装配的时候出现空间不足的问题，这个模型的所有尺寸都来自实物测绘，引脚位置、元件高度、散热片尺寸都和市售的主流A4988模块完全一致，直接导入总装就能用，不用反复调整尺寸。

　　从实际选型的角度说，这款驱动适合驱动42型及以下尺寸的两相步进电机，工作电压在8-35V之间，做小型自动化设备的时候，只要电机的额定电流不超过2A，用这款驱动就能满足需求，搭配散热片的情况下能长时间稳定运行。建模的时候特意考虑了不同使用场景的安装需求，比如有的用户会给驱动加散热风扇，模型里的散热片鳍片间距也和实物一致，模拟风道的时候能准确计算风阻，不用重新建模调整散热片结构。另外，模块上的电源输入引脚、电机输出引脚的位置都做了准确还原，做走线设计的时候，可以直接根据引脚位置规划线束走向，避免线束和散热片或者其他元件干涉。
