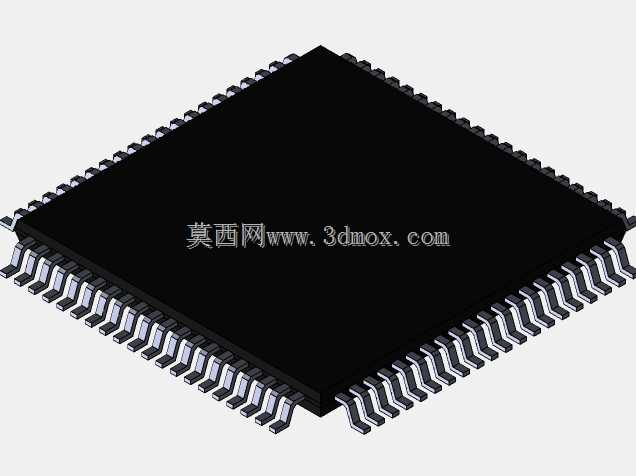

四侧引脚扁平封装QFP芯片结构

　　在消费电子、工业控制、车载电子的电路板设计环节，QFP类四侧引脚扁平封装器件是板级布局中出镜率极高的表贴元件，这类封装的三维结构建模精度，直接影响PCB封装库的调用准确性，也关系到后续SMT贴片工序的钢网开孔、回流焊温度曲线适配，甚至整机组装后的结构干涉排查。做这类封装的三维建模时，首先要锚定实际生产中的安装边界：塑封主体的顶面、底面平面度公差通常控制在0.05mm以内，避免建模时出现曲面畸变导致后续结构装配时误判干涉；四侧延伸的鸥翼型引脚是建模的核心细节，每根引脚的成型角度、伸出长度、引脚间距都要贴合实际量产的封装尺寸规范，引脚末端的共面度参数要在模型中有所体现，这直接关系到贴片时引脚与焊盘的贴合可靠性，很多新手建模时容易忽略引脚根部的弯折圆角，导致导出的STEP模型在做装配干涉检查时，误判引脚与周边阻焊层、丝印层的间隙，给后续工艺评审带来不必要的反复。

　　从实际应用场景来看，这类封装多用于引脚数在几十到上百脚的中规模集成电路，比如工控板上的MCU、通讯接口芯片、电源管理芯片都常采用这类封装，建模时除了还原外观结构，还要考虑结构设计中的实际需求：塑封本体的边角倒角不能省略，实际生产中塑封体的边角存在自然的注塑圆角，建模时如果做成尖锐直角，在做整机跌落仿真、热应力仿真时，会出现应力集中的错误计算结果；引脚的金属材质表现要区分塑封体的哑光黑质感，引脚表面的镀锡层光泽要符合实际元器件的外观特征，方便结构评审时快速识别器件类型。

　　设计这类封装模型的思路，不能只停留在外观形似的层面，要结合板级设计的实际需求：首先确定封装的引脚数对应的引脚节距，常见的0.8mm、0.65mm节距对应的引脚宽度、引脚间间隙都要符合IPC封装标准，塑封体的厚度要匹配实际元器件的标称厚度，避免做整机结构堆叠时，器件顶面和外壳内壁的间隙计算出错；四侧引脚的排列要严格对齐中心基准，模型的坐标原点要设置在塑封体的几何中心，也就是第一脚标识对应的方位基准，这样导入PCB设计软件时，能直接和封装库的坐标原点匹配，不需要二次调整位置。很多工程师在调用第三方封装模型时，经常遇到原点偏移、引脚位置错位的问题，本质就是建模时没有以器件安装基准为坐标原点，导致贴片坐标导出时出现整体偏移，直接影响SMT生产的贴装精度。

　　从安装适配的角度来说，这类表贴器件的模型还要考虑焊盘的适配边界，虽然焊盘属于PCB设计范畴，但建模时预留出引脚和焊盘的焊接重叠区域，能帮助结构工程师在设计阶段就确认器件周边的禁布区范围，避免在引脚下方布置过高的贴片电容、电阻，导致焊接时出现连锡、虚焊的问题。另外，塑封体顶面的标记区域不需要做过多冗余细节，只要保留平整的顶面结构即可，因为实际生产中不同批次的芯片丝印内容存在差异，过度建模丝印内容反而会限制模型的通用适配性，毕竟结构设计阶段需要的是准确的外形尺寸和安装边界，而非具体的芯片型号丝印。

　　在热设计相关的结构校验中，这类QFP封装的模型尺寸准确性也会影响散热仿真的结果，塑封体的导热系数、引脚的导热路径都和实际结构尺寸直接相关，如果建模时把塑封体厚度做厚0.2mm，或者引脚的横截面积做小，都会导致仿真时的结温计算出现偏差，误导后续散热片的选型或者风道设计。很多做工业控制板的工程师都有过类似经历，因为封装模型尺寸不准，导致散热片安装时和塑封体顶面出现间隙，或者固定卡扣压到引脚，造成生产返工，这也从侧面说明这类通用电子元器件的三维建模，核心是服务于实际生产装配的全流程校验，而非单纯的外观展示。

　　建模过程中还要注意引脚的成型一致性，四侧的鸥翼引脚弯折角度要统一，不能出现某一侧引脚角度偏差，否则在做DFM可制造性检查时，会被判定为引脚成型不良，影响工艺评审的效率。引脚末端的平面要保证和安装基准面平行，这也是共面度要求在模型中的直观体现，实际生产中如果引脚共面度超过0.1mm，就容易出现虚焊问题，模型中还原这一特征，能帮助工艺工程师提前识别封装选型的工艺风险，在设计阶段就替换共面度更好的封装选项，减少后续生产的不良率。
